Измерительный прибор 2883 Energy Master Эксплуатация прибора

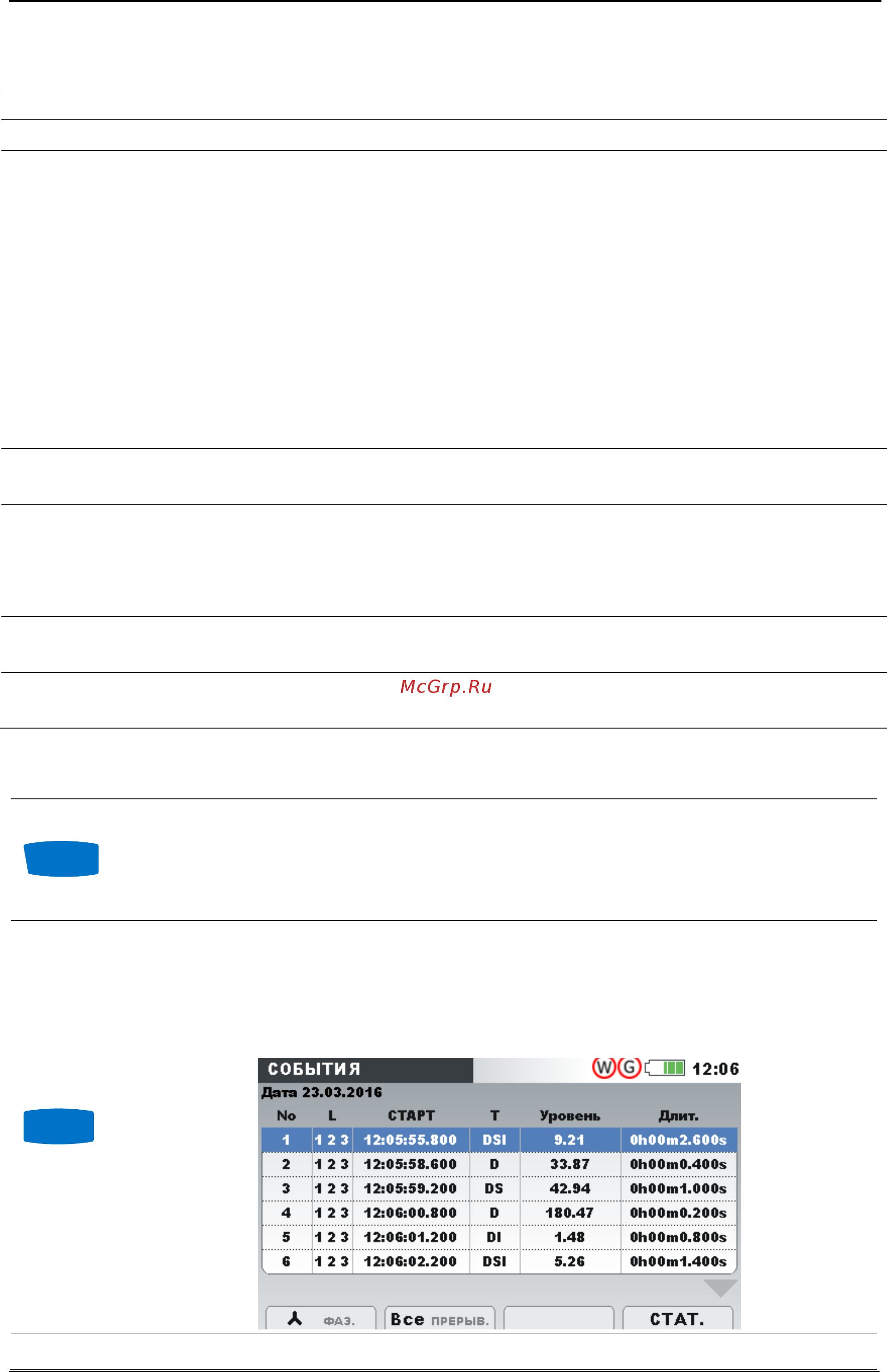

Таблица 3.56: Символы и сокращения, используемые на экране прибора
Date (дата)
Дата возникновения выбранного события
№
Унифицированный (идентификационный) номер события
L
Указывает значение фазного или линейного напряжения, при
котором возникло событие:
1 – событие в фазе U
1
2 – событие в фазе U
2
3 – событие в фазе U
3
12 – событие с напряжением U
12
23 – событие с напряжением U
23
31 – событие с напряжением U
31
Примечание. Данная индикация показывается только в разделе
подробных сведений о событии, поскольку одно групповое собы-
тие может включать в себя несколько событий в фазах.
Start (время
начала)
Время начала события (момент, когда среднеквадратическое
значение U
Rms(1/2)
первый раз пересекает пороговое значение).
T
Указывает тип события или переходного процесса:
D – Провал
I – Прерывание
S – Перенапряжение
Level (Уро-
вень)
Минимальное или максимальное значение в событии провала
(U
Dip
), прерывания (U
Int
), перенапряжения (U
Swell
)
Duration (Дли-
тельность)
Длительность события.
Таблица 3.57: Кнопки на экранах группового просмотра таблицы событий
F1
PH
Показывает групповое представление. Нажмите, чтобы
переключиться на представление «PHASE» (ФАЗА).
PH
(ФАЗ)
Показывает представление фазы. Нажмите, чтобы пере-
ключиться на представление «GROUP» (ГРУППА).
F2
ALL(ВСЕ)
INT
Показывает все типы событий (провалы и перенапряже-
ния). Прерывание представляет собой особый случай
провала напряжения. Время начала (START time) и про-
должительность (Duration) в таблице относятся к полному
событию, связанному с изменением напряжения.
ALL
Показывает только прерывания напряжения в многофаз-
82
