Мультизональные системы Lessar LMV
112

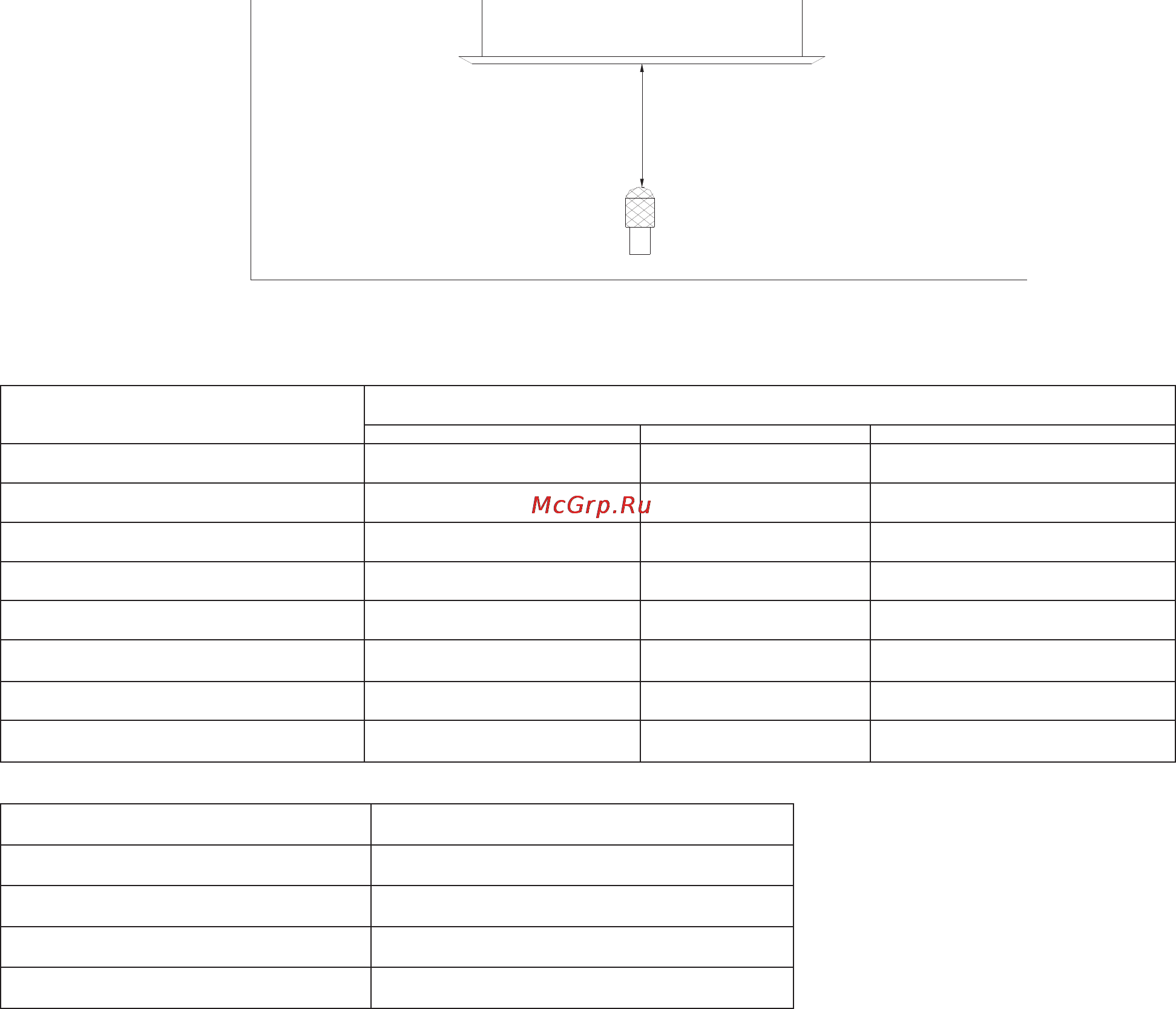

Уровень шума
Условия теста
Микрофон
1.0м
Модель
Скорость
Высокая Средняя Низкая
LSM-H36DDA2 40 38 36
LSM-H45DDA2 41 35.9 32
LSM-H56DDA2 41 35.9 32
LSM-H71DDA2 41.8 33 29.3
LSM-H80DDA2 43.8 38.8 35
LSM-H90DDA2 43.8 38.8 35
LSM-H112DDA2 48 41.9 38
LSM-H140DDA2 47.7 43.2 39
Опции (приобретаются дополнительно)
№ Наименование
1 ИК-пульт управления
2 Центральный пульт управления
3 Недельный таймер
4 подключение к модулю чтения карт в отеле
