Технический каталог 2010
49
Гидравлическая схема
EXV
теплообменник
Вентилятор
жидкость
соединительный
патрубок
газ
T2B
соединительный
патрубок
соединительный
патрубок
жидкость
T2
T1

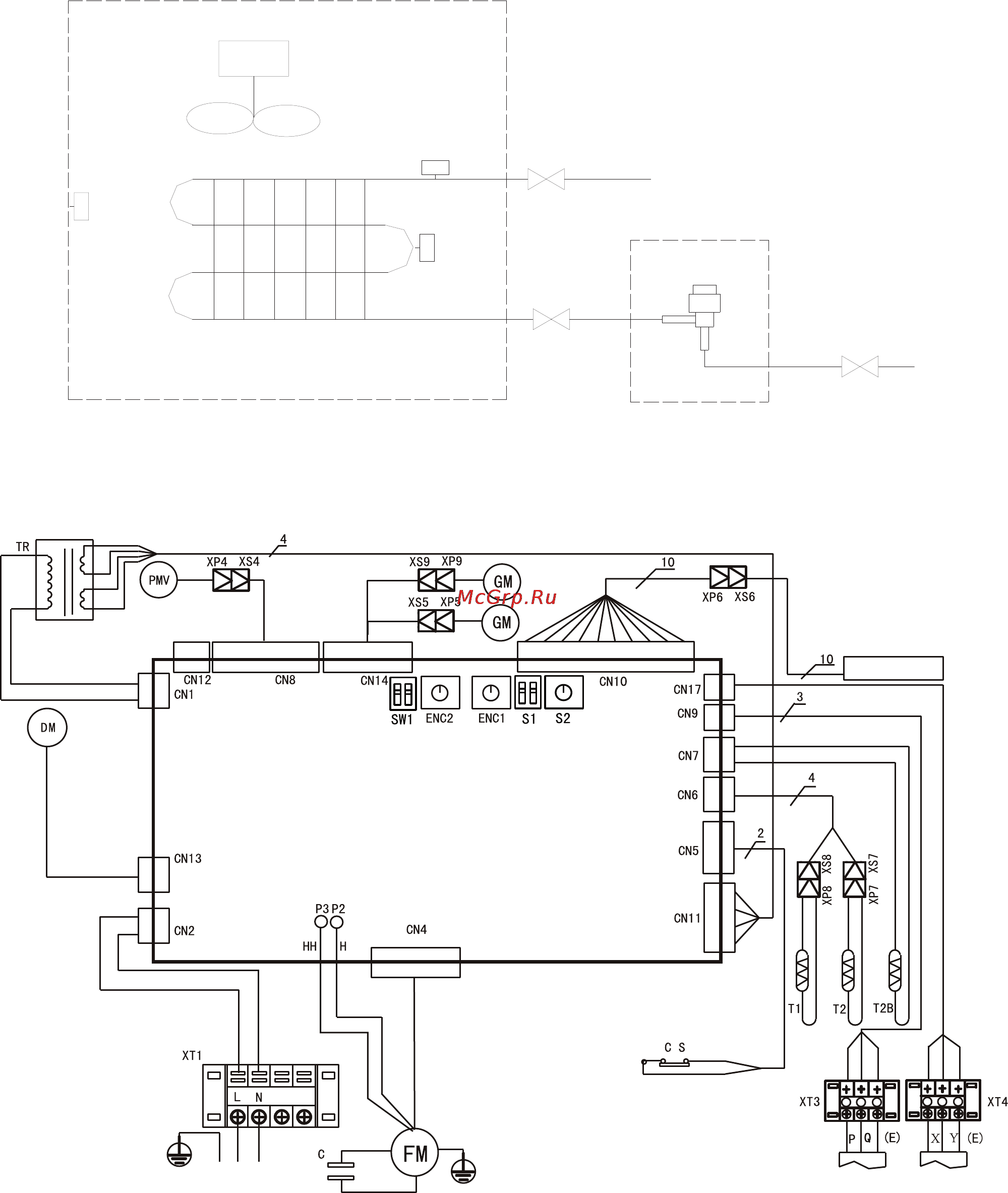

Схема электрических соединений
питание
220В~
к наружному блоку
(экранированный кабель)
к центральному пульту
(экранированный кабель)
белый
белый
белый
белый
черный
черный
черный
синий
черный
синийкрасный
коричневый
ж/з
ДИСПЛЕЙ
желтый
серый
ПЛАТА ЭЛЕКТРОННАЯ
ж/з
Таблица производительности
Охлаждение
TC: полная производительность SHC: явная производительность
