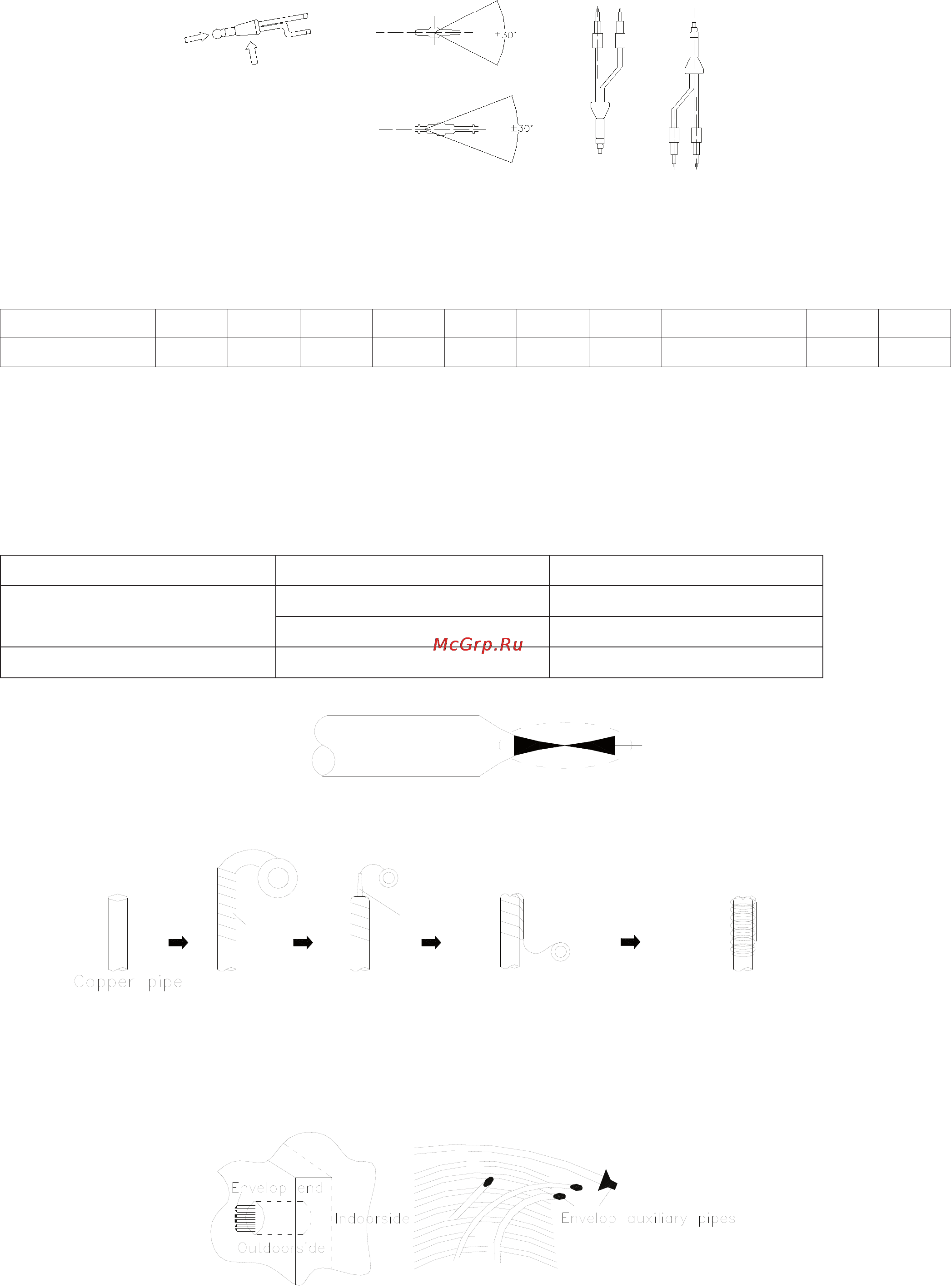

Технический каталог 2010
211
Меры предосторожности
• Используйте специальную холодильную трубу.
• Разветвитель можно монтировать в горизонтальной плоскости или вертикальной (см.рисунок).
B
A
B
A
èëè
Расчет длины трубы
Реальная длина трубопровода =длина трубы + кол-во разветвителей × эквивалентная длина развет-
вителей + кол-во отводов × эквивалентная длина отводов.
Жидкостная труба Ø 6.35 Ø9.53 Ø12.7 Ø19.0 Ø22.0 Ø25.0 Ø28.6 Ø38.0 Ø45.0 Ø54.0 Ø63.5
90°изгиб 0.10 0.15 0.20 0.3 0.4 0.45 0.5 0.55 0.6 0.65 0.7
Эквивалентная длина каждого разветвителя равна 0,5 м. Эквивалентная длина отвода составляет 1м.
Монтаж холодильной трубы
Защита холодильной трубы
При хранении или после монтажа трубопровода до завершения подключений все трубы необходи-
мо предохранять от попадания внутрь грязи или влаги. Следуйте рекомендациям нижеприведенной
таблицы для выбора метода сохранения труб в зависимости от места хранения.
Место Период хранения Способ хранения
На улице
Более трех месяцев Запаять концы
Менее трех месяцев Запаять или заизолировать
В помещении Без ограничений Запаять или заизолировать
1) Запаянный конец предотвращает попадание влаги и грязи внутрь трубы.
медная труба
место пайки
2) Заизолируйте концы трубопровода полиэтиленовой лентой как показано на рисунке ниже.
открытый
конец
открытый
конец
сужение ленты
завернуть сужение ленты
в обратном направлении
плотно примотать
лентой
3) Необходимо обратить внимание на следующие моменты:
При протягивании трубы через отверстие, существует вероятность попадания грязи внутрь неизоли-
рованной с концов трубы.
