Мультизональные системы Lessar LMV
64

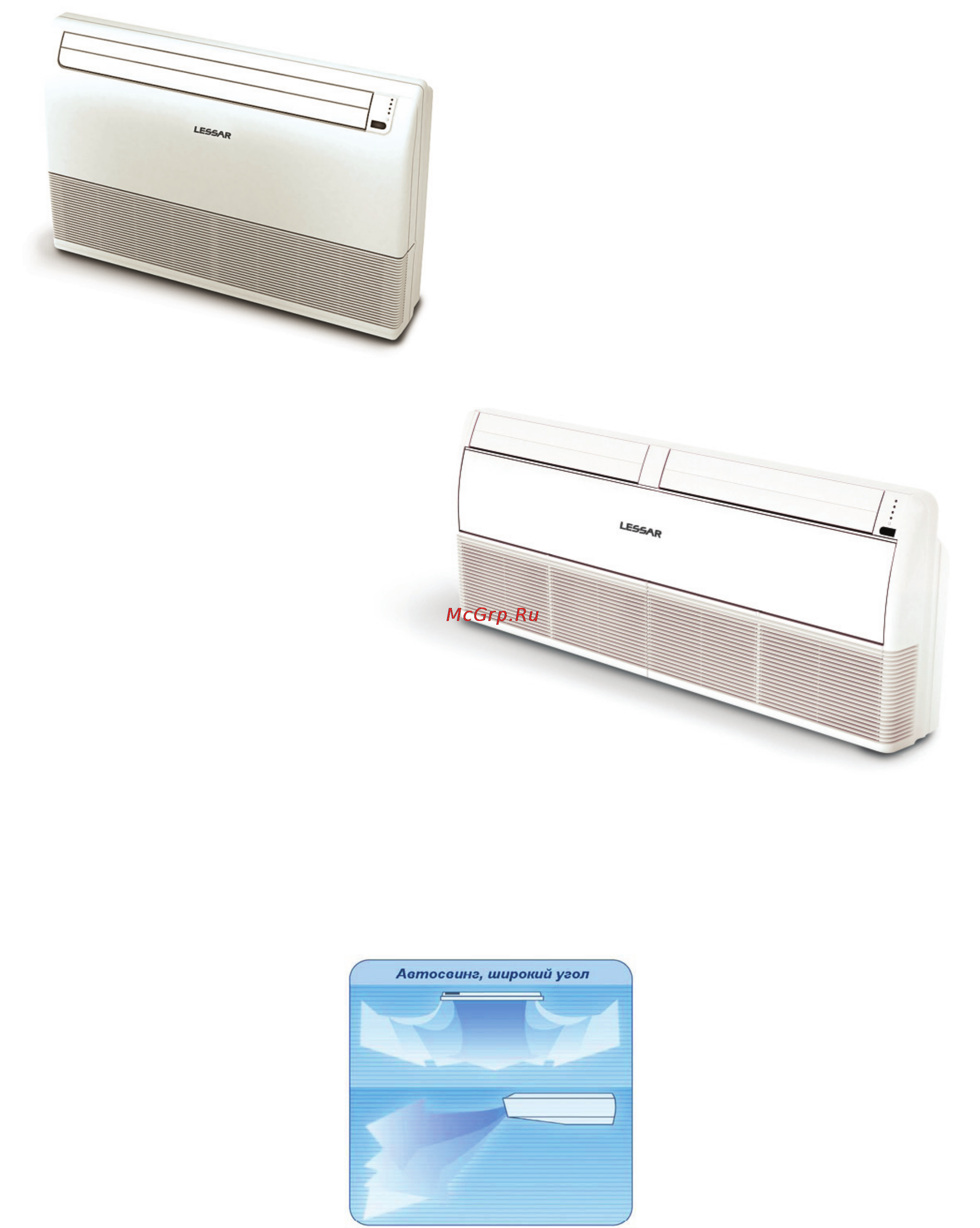

Напольно-потолочные блоки
Особенности
• Удобный монтаж
• Возможность установки в углу помещения
• Автоматическое распределение воздушного потока на широкий угол
• Дренажный насос устанавливается как дополнительная опция
• Низкий уровень шума и компактный размер
• Естественное распределение воздуха
