Мультизональные системы Lessar LMV
36

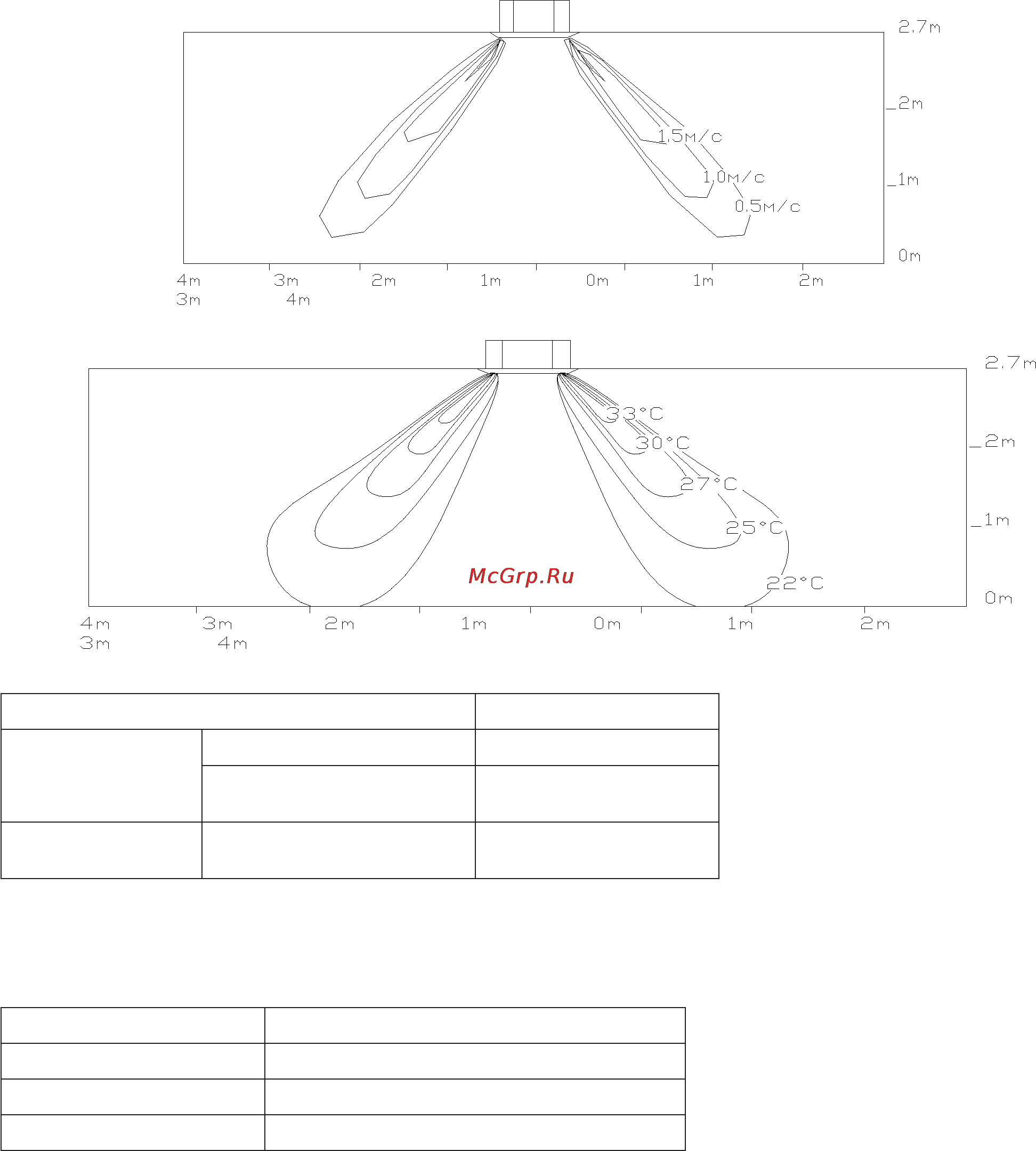

Распределение скорости и температуры
Поток воздуха под углом 60°
Скорость воздушного потока
Температура
Функциональные узлы и устройства защиты
Модель LSM-H(22,28,36,45,56)B4СDA2
Устройства защиты
Плавкий предохранитель платы РСВ 5A
Тепловая защита двигателя венти-
лятора BW130 °С
Функциональный узел
Электронный расширительный
клапан
DZJLBJ03-C
Примечание:
BW130 С – отключение при 130С±15С и восстановление работы при 85С±15С
Дополнительные опции (приобретаются отдельно)
№ Наименование
1 ИК-пульт управления
2 Центральный пульт управления
3 Модуль чтения карт для гостиниц
