Мультизональные системы Lessar LMV
216
Внимание!
Максимально давление опрессовки не должно превышать 40.0 кг/см
2
Если трубопровод слишком длинный, попробуйте проверять по участкам.
Внутренняя часть
Внутренняя часть + вертикальный трубопровод
Внутренняя часть + вертикальный трубопровод +наружная часть
Вакуумная сушка
Вакуумная сушка: используйте вакуумный насос для превращения остатков воды в трубопроводе в
пар, и его удаления из трубопровода. Под обычным атмосферным давлением вода кипит пре темпе-
ратур 100°С. Использование вакуумного насоса позволяет создать давление в трубе близкое к вакуу-
му и температура кипения воды резко снижается до температуры окружающей среды.
Выбор вакуумного насоса
Обычно глубина вакуума должна достигать (-755mmHg). Рекомендуется использовать двухступенча-
тый (для предотвращения попадания масла из насоса в систему) насос производительностью более
40 л/мин.

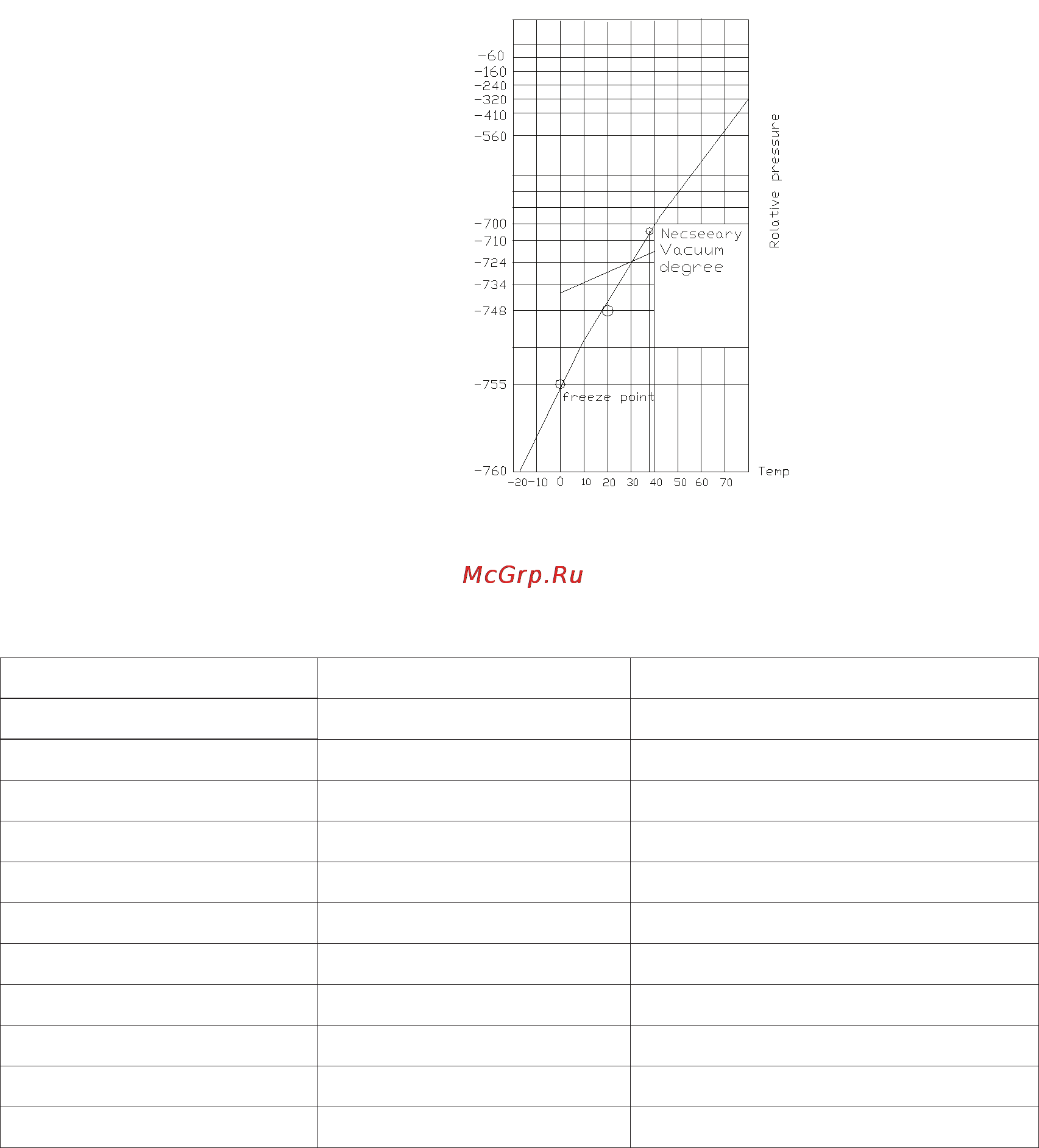

Точка кипения (С) Давление газа (mmHg) Точка вакуума (mmHg)
40 55 -705
30 36 -724
26.7 25 -735
24.4 23 -737
22.2 20 -740
20.6 18 -742
17.8 15 -745
15.0 13 -747
11.7 10 -750
7.2 8 -752
0 5 -755
Процедура вакуумной осушки
Существует два метода вакуумной сушки – общая и специальная
Процедура общей вакуумной сушки
Вакуумная сушка - подключите манометрический порт со стороны газа и жидкости, и включите ваку-
умный насос. Насос должен опустить давление ниже (-755mmHg)
Если через 2 часа работы давление не опускается до (-755mmHg), то вероятна утечка или жидкость
все еще остается в системе. В этом случае необходимо продолжить вакуумирование еще как мини-
