Мультизональные системы Lessar LMV
166

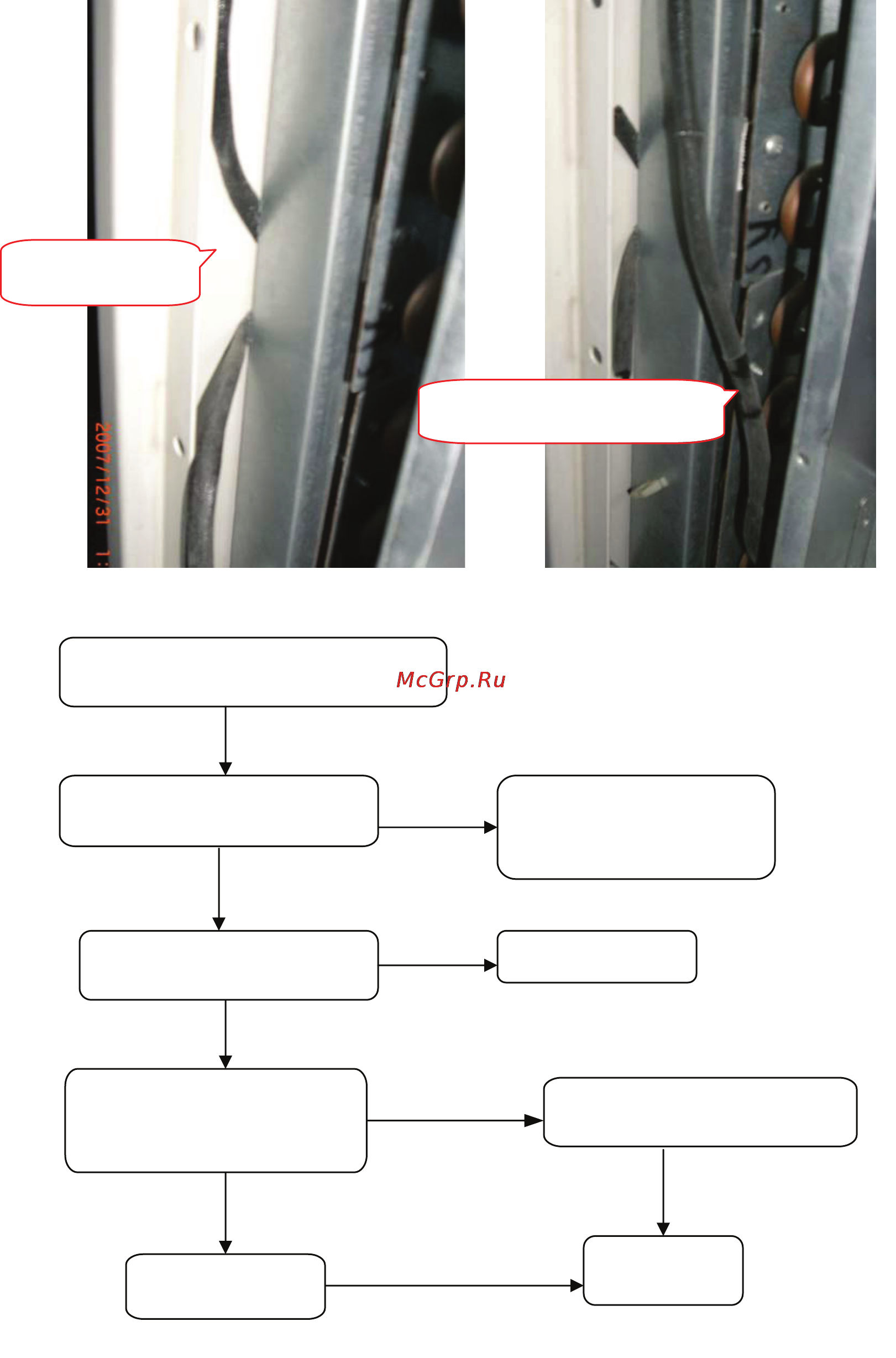

провод датчика T4
пережат
после переподключения
система работает нормально
Е5 Ошибка датчика температуры нагнетания компрессора Digital scroll
Неисправна
электронная плата
Замените
плату
нет
E5: Ошибка датчика температуры
нагнетания компрессора Digital Scroll
да
нет
Обрыв соединения датчика
с электронной платой
Восстановите контакт
и убедитесь в надежности
соединения
Короткое замыкание или
повреждение датчика
да
Замените датчик
Микропроцессор установлен
неправильно или поврежден
да
Переустановите или замените
микропроцессор
да
нет
