Технический каталог 2010
219
В кассетных моделях выполните проверку после подачи питания на блок, чтобы проверить работу
насоса отвода конденсата и датчик уровня жидкости.
Все соединения должны быть герметичными.

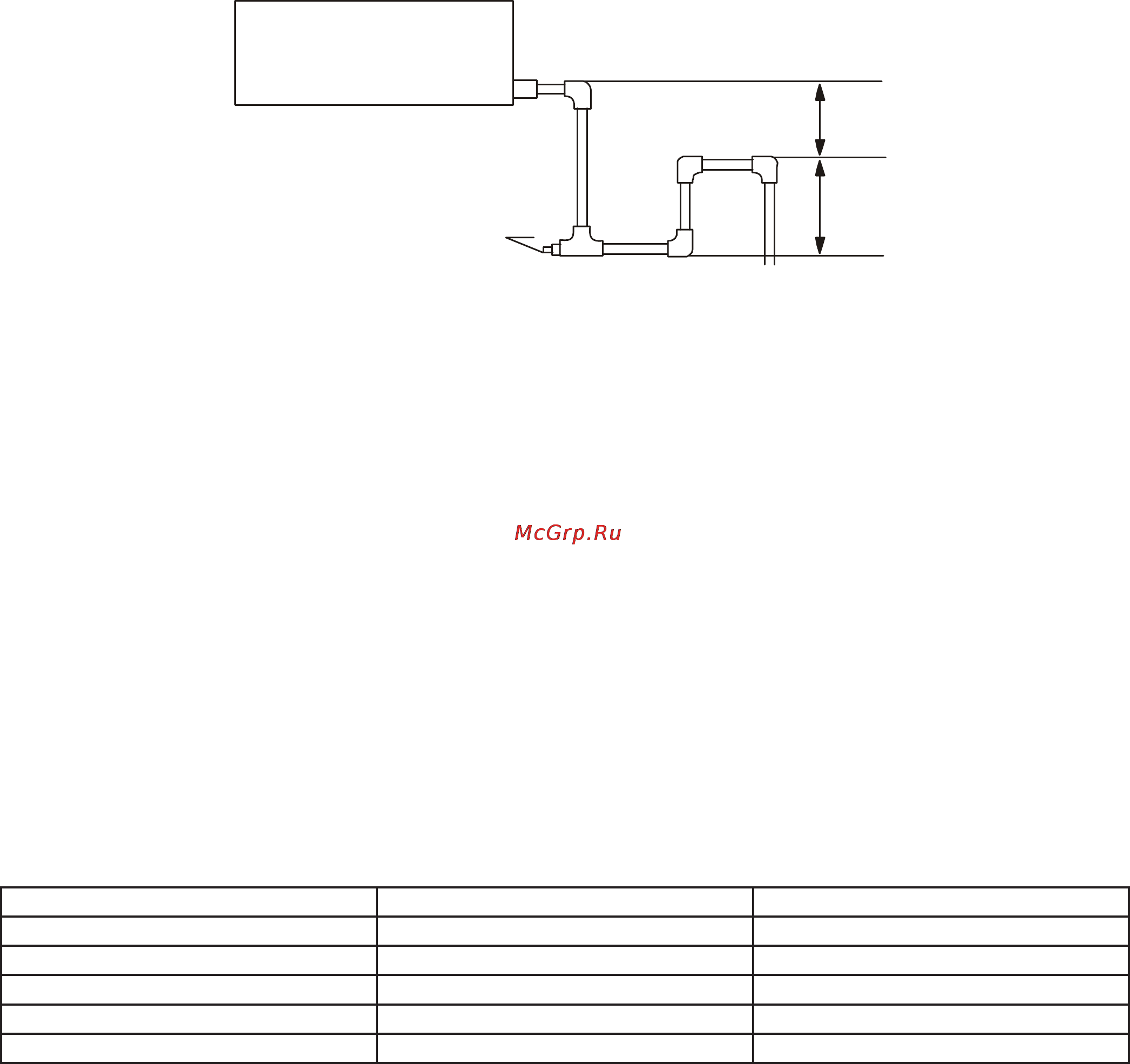

Гидрозатвор
Если в системе отвода конденсата создается отрицательное давление, то для нормального отвода кон-
денсата необходимо предусмотреть гидрозатвор.
У одного блока не должно быть более одного гидрозатвора.
Необходимо предусмотреть пробку для возможности чистки колена гидрозатвора.
Пробка
50 см50 см
Поднятие конденсата с помощью насоса
А кассетных моделях в базовой комплектации предусмотрен насос для поднятия конденсата на вы-
соту 750 мм. Для поднятия конденсата на высоту в других моделях необходимо установить допол-
нительный насос. Для этого необходимо рассчитать максимальное количество конденсата, которое
может выделяться при наивысшей влажности воздуха в вашем регионе при охлаждении, определить
высоту подъема воды для отвода и подобрать насос, который отвечает этим требованиям.
Вода из блока на высоту подъема должна подниматься по вертикальному участку, а затем беспрепят-
ственно должна отводиться по трубопроводу. Для этого соблюдайте уклон 1/100 по всей длине трубо-
провода. Недопустимо, чтобы вода отводилась вверх по наклонному участку.
Объединение дренажного трубопровода
Количество блоков, подключенных к одному трубопроводу отвода конденсата, должно быть мини-
мально.
Блоки с дренажным насосом и без насоса должны быть подключены к разным трубопроводам.
Выберите диаметр трубопровода исходя из количества подключенных блоков и общего объема кон-
денсата. Для расчета можно использовать формулу:
Общий объем конденсата = (Сумма индексов холодопроизводительности блоков / 2,8кВт
) х 2л/ч
Таблица пропускной способности пластиковой трубы PVC (уклон 1/100)
литры в час Ø трубы (мм) толщина стенки трубы
<14 25 3.0
14< ... <88 30 3.5
88<...<175 40 4.0
175<...<334 50 4.5
334< 80 6.0
Проверка отвода конденсата
Блоки без насоса
После установки и подключения трубопровода к блокам проверить, чтоб вода отводилась из ванноч-
ки сбора конденсата беспрепятственно. Для этого необходимо аккуратно и равномерно подавать воду
в ванночку, не допуская перелива, и убедится что вода хорошо отводится по трубопроводу. Рекомен-
дуется проверить отвод не менее 3 литров воды.
