Мультизональные системы Lessar LMV
48

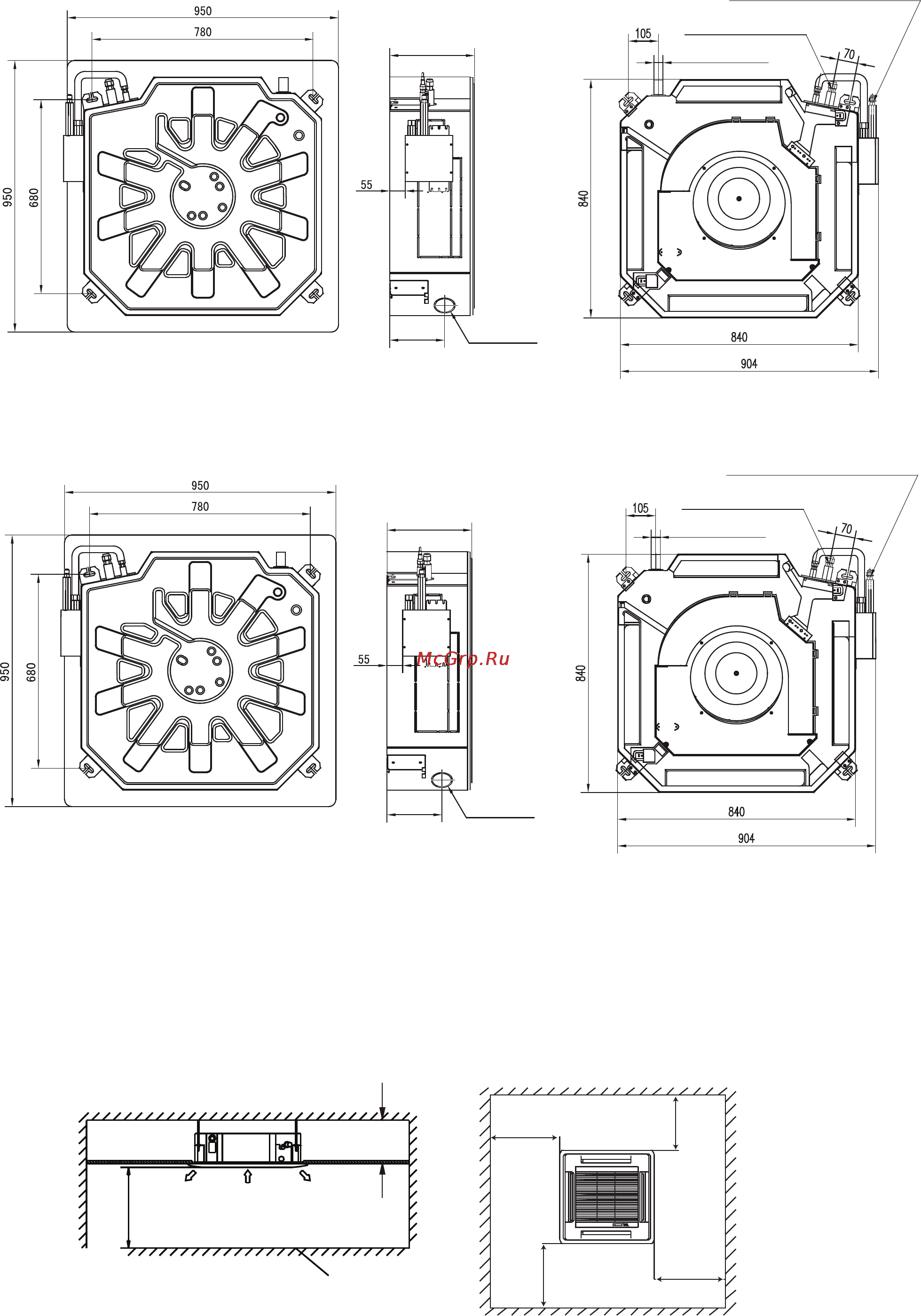

LSM-H28B4DA2, LSM-H36B4DA2, LSM-H45B4DA2, LSM-H56B4DA2, LSM-H71B4DA2,
LSM-H80B4DA2
Ø 75 подача
свежего воздуха
230
Подключение фреонопровода
сторона жидкости
Подключение фреонопровода
сторона газа
отвод конденсата Ø32мм
170
LSM-H90B4DA2, LSM-H100B4DA2, LSM-H112B4DA2, LSM-H140B4DA2
Ø 75 подача
свежего воздуха
300
Подключение фреонопровода
сторона жидкости
Подключение фреонопровода
сторона газа
отвод конденсата Ø32мм
190
Сервисное пространство
Перед установкой блока необходимо убедиться, что:
Блок можно установить с сохранением необходимого сервисного пространства
Потолок горизонтальный
Ничего не препятствует забору и подаче воздуха в блок и из него
Воздушный поток нормально циркулирует в помещении
Подключение фреонопровода и трубопровода отвода конденсата ничем не затруднено
Нагревательные приборы не влияют на оборудование, и не препятствуют его корректной работе
