Мультизональные системы Lessar LMV
150
Примечание.
Данные графики даны при следующих условиях работы внутренних и наружного блоков:
1. Эквивалентная длина фреонопровода 10м
2. Перепад высот 0м
9. Уровень шума

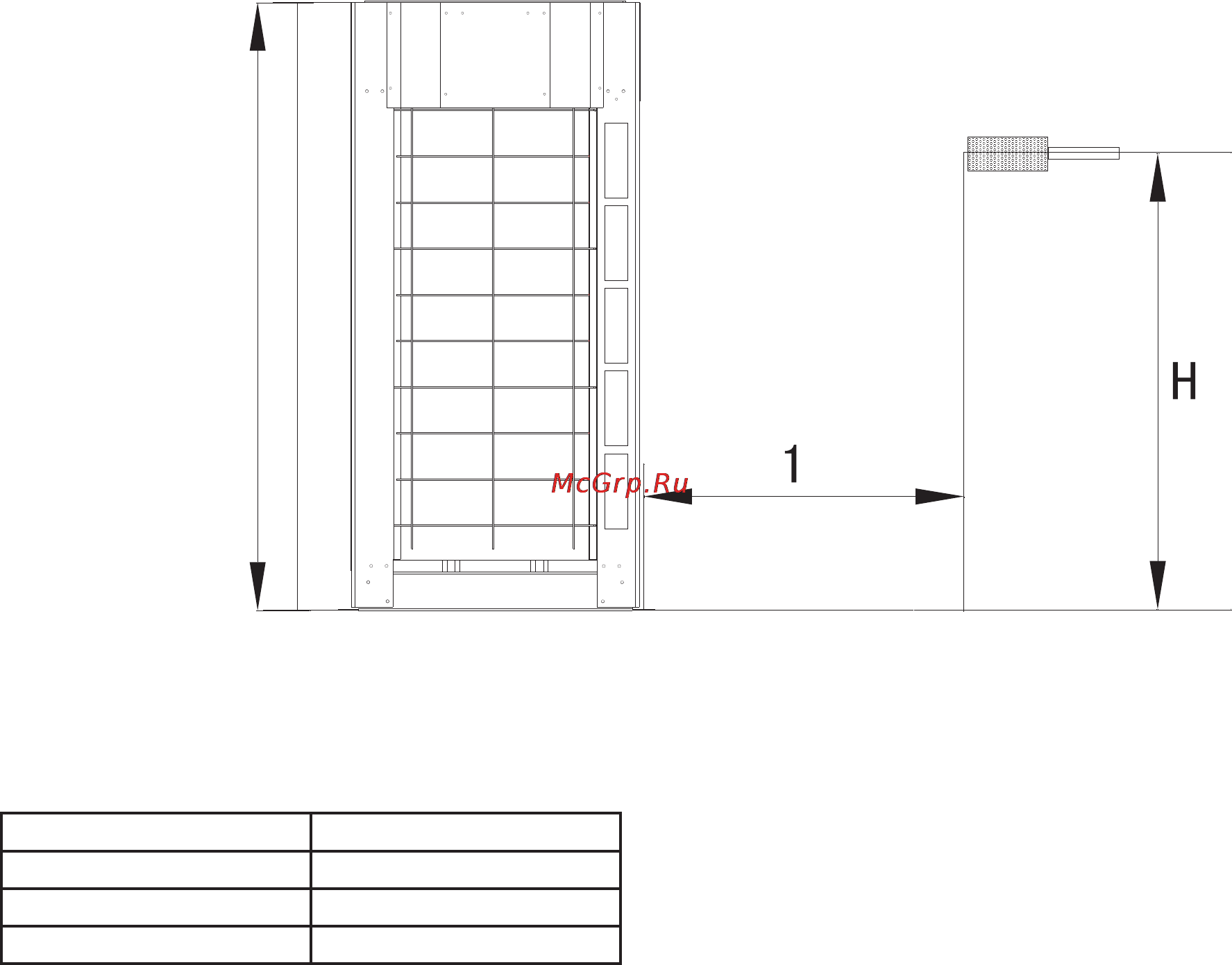

Условия замеров
h
фронтальная
сторона
м
Примечание.
H=(h+1)/2
Результаты замеров
Модель Значения дБ(А)
LUM-HD280ADA4-in 57
LUM-HD335ADA4-in 59
LUM-HD450ADA4-in 59
