Технический каталог 2010
241
посылает ответный сигнал.
Ошибка связи
Если на посланный сигнал центрального пульта плата внутреннего блока не посылает ответ более
чем 1 минута, это принимается как ошибка связи и высвечивается соответствующий код ошибки.
Принудительное включение/выключение
Система может быть принудительно включена или выключена с компьютера
Блокировка пульта
Управление с центрального пульта может быть
заблокировано с компьютера. В этом случае все сиг-
нал посланные с пульта управления или центрального пульта не будут приниматься платами внутрен-
него блока
Кнопки принудительного включения системы, расположенные на блоках в этом случае будут активны

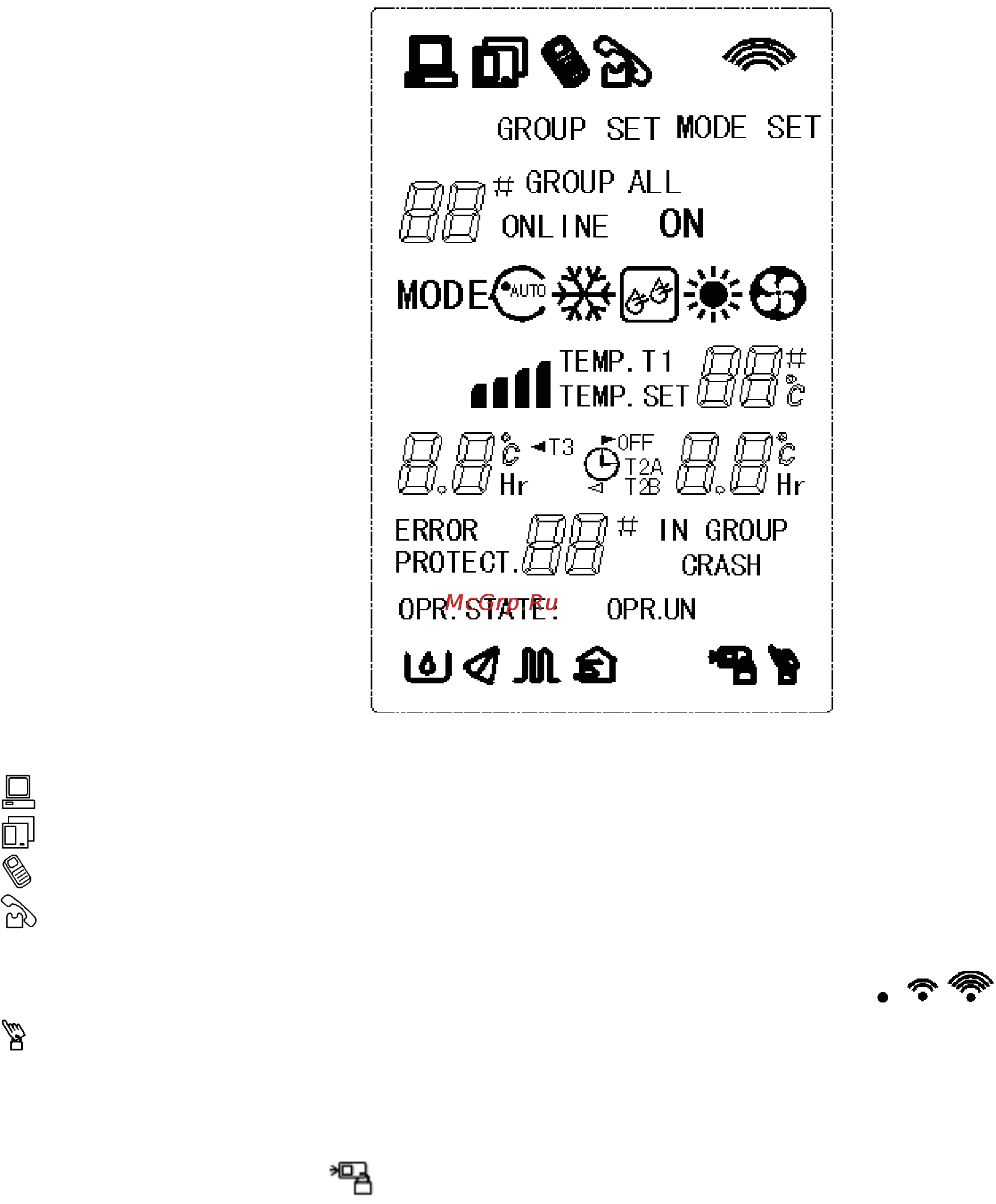

Основные значки центрального пульта управления и их значение
центральный пульт подключен к компьютеру
центральный модуль связан с функциональным модулем
к центральному пульту подключен модуль отправки SMS
к центральному пульту подключен модуль телефонного оповещения
Если к линии центрального пульта все подключено правильно и нормально функционирует, то на
пульте будет отображен анимированный значок сигнала передачи данных
символ обозначает, что управление кнопками или пульт заблокированы. Если значок горит по-
стоянно, значит и кнопки и пульт заблокированы. Если значок мигает с частотой 0,5Гц, то значит что
заблокирован только пульт.
Если переключиться на экран настроек, и выбранный блок находится в режиме блокировки пульта,
будет отображаться символ
. Если он находится в режиме блокировки управления системой, то
