Мультизональные системы Lessar LMV
212
Если открытый конец трубопровода находится на улице, то велика вероятность попадания внутрь
трубы капель дождя, особенно если труба расположена вертикально.

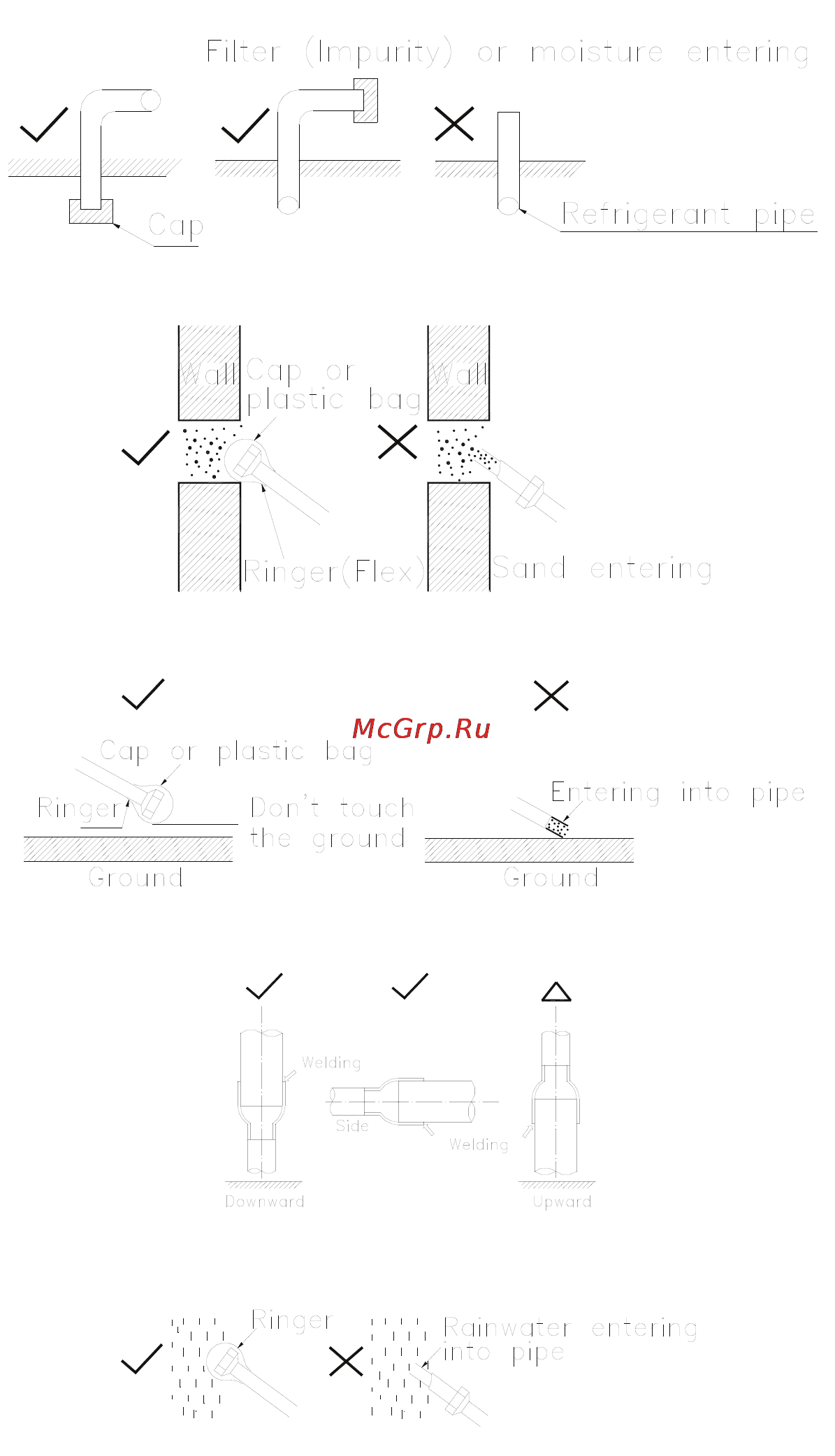

Меры предосторожности
1) Защищайте открытые концы трубопровода от влаги и грязи.
• До окончания подключений ставьте заглушки на концы труб.
• Старайтесь располагать открытый конец трубопровода к низу.
2) При подаче трубы через отверстие в стене обязательно одевайте заглушку на конец трубы.
3) Не кладите трубу прямо на землю или грязную поверхность.
4) Отрезайте трубу и удаляйте заусенцы направив обрабатываемый конец вниз.
5) Убедитесь, что трубы заглушены и во время дождя вода не попадает во внутрь магистрали.
Пайка
• Убедитесь, что спаиваемые трубы находятся горизонтально или направлены вниз, но не вверх.
• Будьте внимательны при выборе направления и угла наклона трубопровода при монтаже, чтобы
обеспечить беспрепятственный возврат масла в компрессор.
• При необходимости пайки, паяйте только под азотом под давлением.
• Будьте осторожны при работе с огнем и соблюдайте все меры пожарной безопасности для данно-
го вида работ.
