Мультизональные системы Lessar LMV
220
100 мм или более
Уклон 1/100 или более
Воздушная
вентиляция

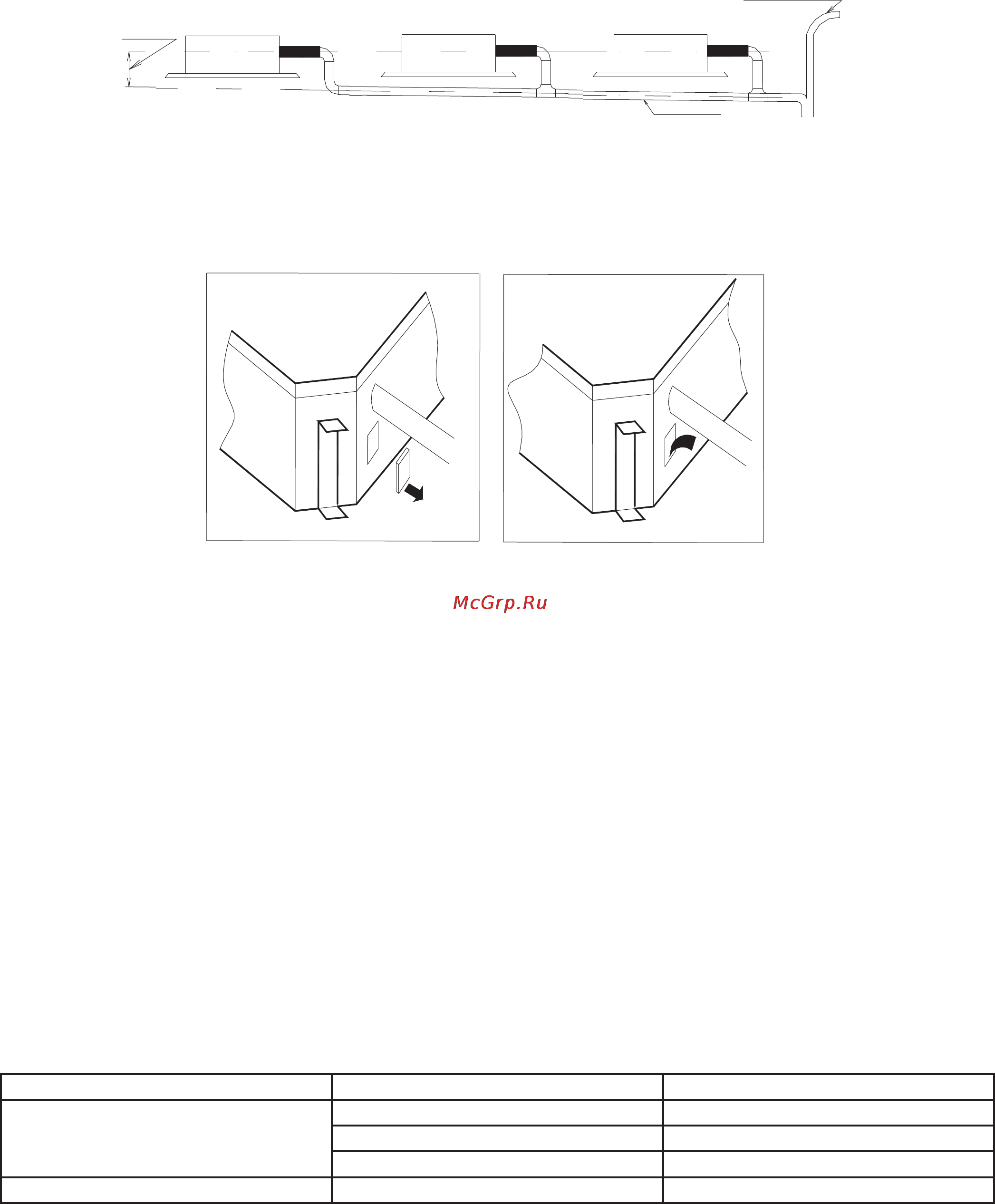

Кассетные блоки с насосом
• Убедитесь. что поплавок датчика уровня конденсата перемещается по штоку свободно и беспре-
пятственно.
• Снимите крышку инспекционного лючка
Инспекционное
отверстие
Налить воды
• Подайте питание на блок, включите блок
• Залейте около 2 литров воды
• Убедитесь, что вода отводится полностью
• Убедитесь, что после выключения насоса вода не стекает обратно в ванночку.
• Налейте воды до уровня срабатывания датчика высокого уровня конденсата (сигнал Alarm), вы-
ключите кондиционер(не отключая электропитание) и убедитесь, что сигнал аварии будет снят
менее чем через 3 минуты. Во время нормальной эксплуатации кондиционера, если сигнал датчик
высокого уровня конденсата не даст сигнал о снижении уровня в течение 3 минут, система защи-
ты остановит блок. Поэтому, если во время проверки сигнал не отключится в течение этого вре-
мени, проверьте, и устраните препятствия, мешающие эффективному отводу конденсата.
Изоляция трубопровода
Изоляционные материалы и толщина изоляции
Изоляционный материал
Для изоляции необходимо использовать специальный материал который выдерживает температуру
трубы линии жидкости не менее 70°С и 120°С линии газа (для моделей только охлаждение нет специ-
альных требований по температурной устойчивости для изоляционного материала).
Толщина изоляционного материала
Диаметр трубы мм Толщина теплоизоляции
диаметр трубы фреонопровода
Ø6,35мм-Ø25,4мм 10мм
Ø28,6мм-Ø38,0мм 15мм
Ø38,0мм-Ø67,0мм 20мм
диаметр трубы отвода конденсата внутренний диаметр Ø20мм - Ø32мм 6мм
