Технический каталог 2010
223

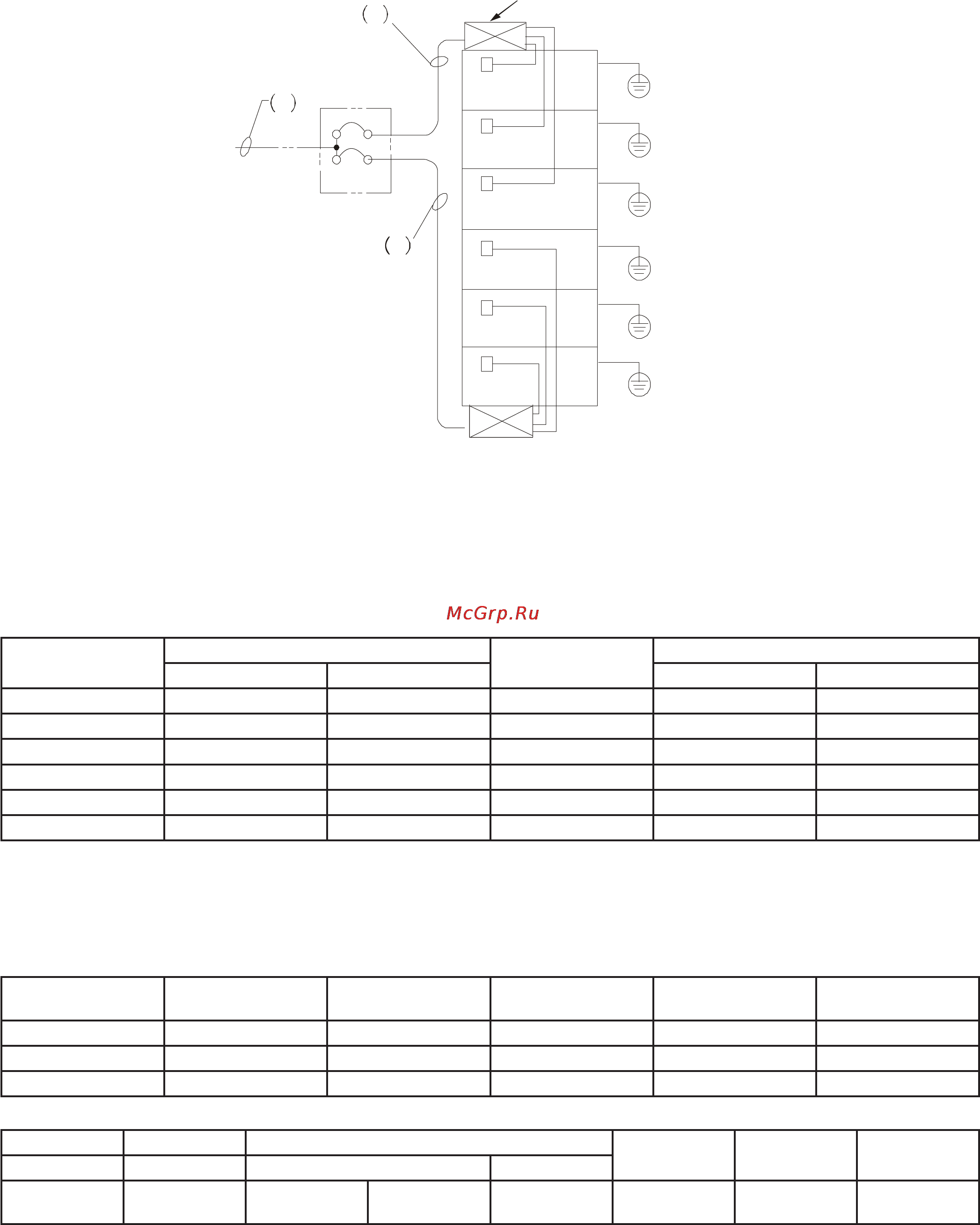

Подключение блоков через распределительный щит
Заземление
Распределительный
щит
УЗО
Выключатель
А
В
В
Питание устройств через УЗО
и устройство контроля фаз
Заземление
Заземление
Заземление
Заземление
Заземление
Наружный блок
Наружный блок
Наружный блок
Наружный блок
Наружный блок
Наружный блок
Выберите кабель необходимого сечения
Для выбора кабеля используйте следующий способ:
а) выберите питающий кабель (А) от источника питания до распределительного щита по нижеприве-
денной таблице.
б) Выберите кабель (В) между распределительным щитом и УЗО, установленным рядом с блоком. К
одному УЗО может быть подключено не более 4 наружных блоков одной системы. Если устанавлива-
ется несколько систем и число блоков более 4, то необходимо использовать и более УЗО.
Общая холодопроизво-
дительность (кВт)
сечение кабеля (мм
2
)
общая производитель-
ность (кВт)
сечение кабеля (мм
2
)
менее 20мот 20м до 50м менее 20м более 20м
33,5 16 25 112 70 95
45 25 35 123,5 70 95
67 35 70 135 70 95
78,5 35 70 145,5 95 120
90 50 70 168,5 95 120
100,5 50 70 180 95 120
Примечание
Падение напряжение на концах кабеля не должно превышать 2%. Если длина кабеля больше указан-
ной в таблице выбирайте кабель соответственно специальному стандарту.
Выбор автомата токовой защиты и предохранителя
Общая холодопроизво-
дительность (кВт)
Автомат токовой за-
щиты (А)
Предохранитель (А)
Общая холодопроизво-
дительность
Автомат токовой за-
щиты (А)
Предохранитель (А)
33,5 100 75 112~123,5 300 250
45 100 100 135 300 300
57~100,5 200 200 168,5~180 400 400
Подключение внутренних блоков
Модель Питание сечение кабеля (мм
2
) в зависимости от длины (L)
автомат токовой
защиты (А)
Предохранитель УЗО
кабель электропитания заземление
все модели ~220В 2,5 (L<30м) 3,5(L<50м) 1,6 30 15
20А~30мА
0,1сек
Примечание
Падение напряжение на концах кабеля не должно превышать 2%. Если длина кабеля больше указан-
ной в таблице выбирайте кабель соответственно специальному стандарту.
