Технический каталог 2010
145

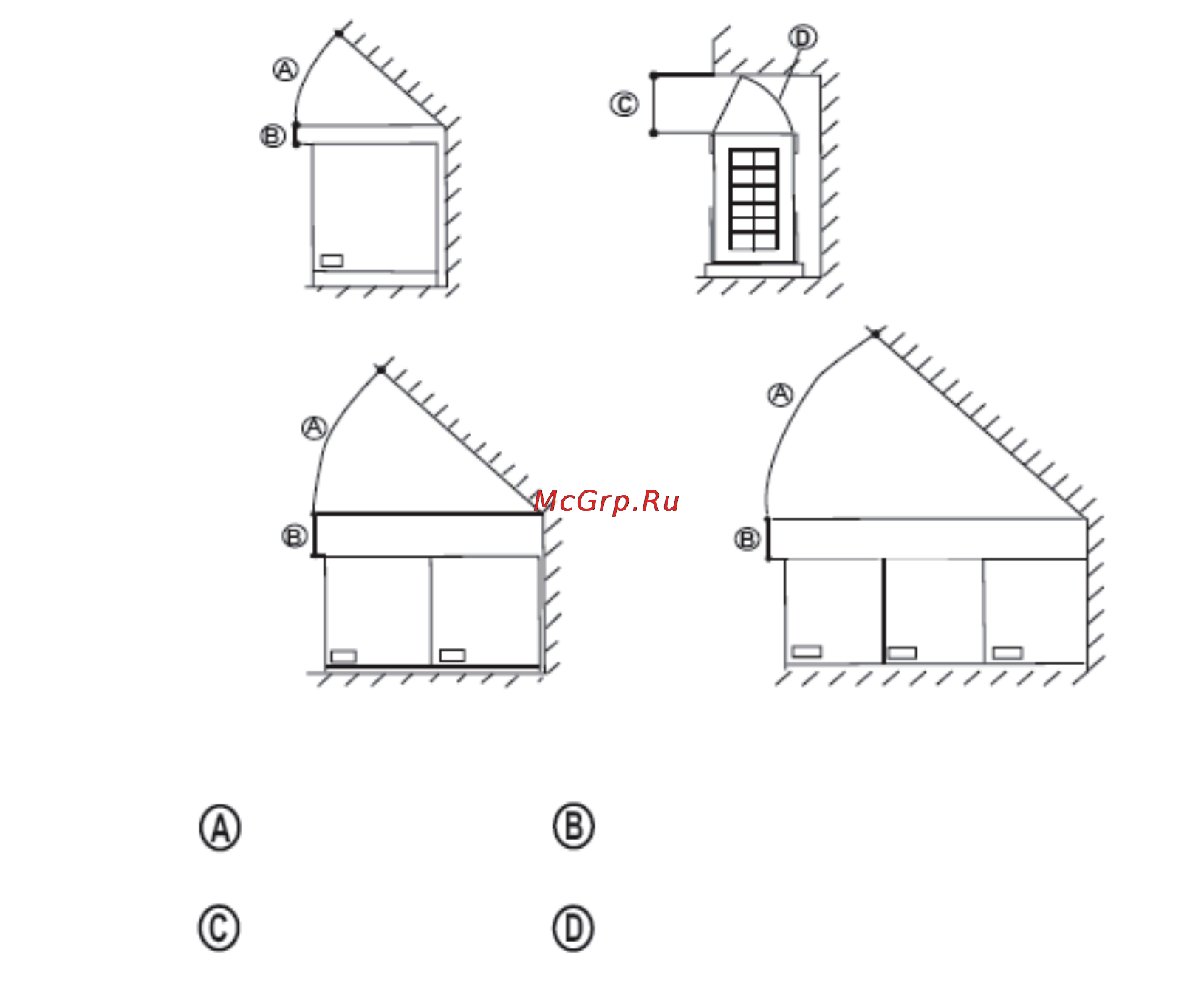

3.7 Ограниченное свободное пространство сверху наружного блока
отражатель воздушного потока
>45°C
>1000мм
>300мм
вид спереди
вид спереди вид спереди
вид сбоку
Примечание
Если вокруг наружного блока сложены различные предметы, то их верхний уровень должен нахо-
диьтся на 800 мм ниже верхнего уровня наружного блока. В противном случае необходима установ-
ка дополнительных устройств воздухоотвода.
4. Гидравлическая схема
Основные части
ST1: при смене режима работы системы меняет направление потока хладагента
ST2: изменяет площадь теплообменника при изменении теплонагрузки
EXV: выравнивает поток хладагента
SV1: если кол-во модулей более одного, распределяет поток хладагента между модулями. Закрывает-
ся, если модуль не работает.
SV2: предотвращение подачи газа с высокой температурой (охлаждает компрессор, если температура
газа на выходе более 100°
С)
SV3: регулирует площадь теплообмена, в режиме обогрева
SV5: используется при старте в режиме обогрева и для ускорения процесса оттайки
SV6: Выравнивает поток хладагента в режиме охлаждения. В режиме обогрева всегда открыт.
Как проверить клапан.
а) Электронный расширительный вентиль (EXV). После подачи питания на наружный блок два
электронных расширительных вентиля сначала закрываются на 700 импульсов,
затем открываются на
350 и переходят в режим ожидания. Обратите внимание, что они делают это не одновременно.
б) Электромагнитные клапаны.
После подачи питания на наружный блок, клапан SV1 сразу же открывается, таким образом вы може-
те проверить клапан сразу после подачи питания.
Клапан SV3 открывается сразу, как только компрессор начинает работать, когда блок включен в режи-
ме обогрева. Через 5 минут после запуска блока в режиме обогрева открывается клапан SV5.
Как только компрессор включается в работу, когда наружному блоку задан режим «охлаждение», от-
