Технический каталог 2010
157

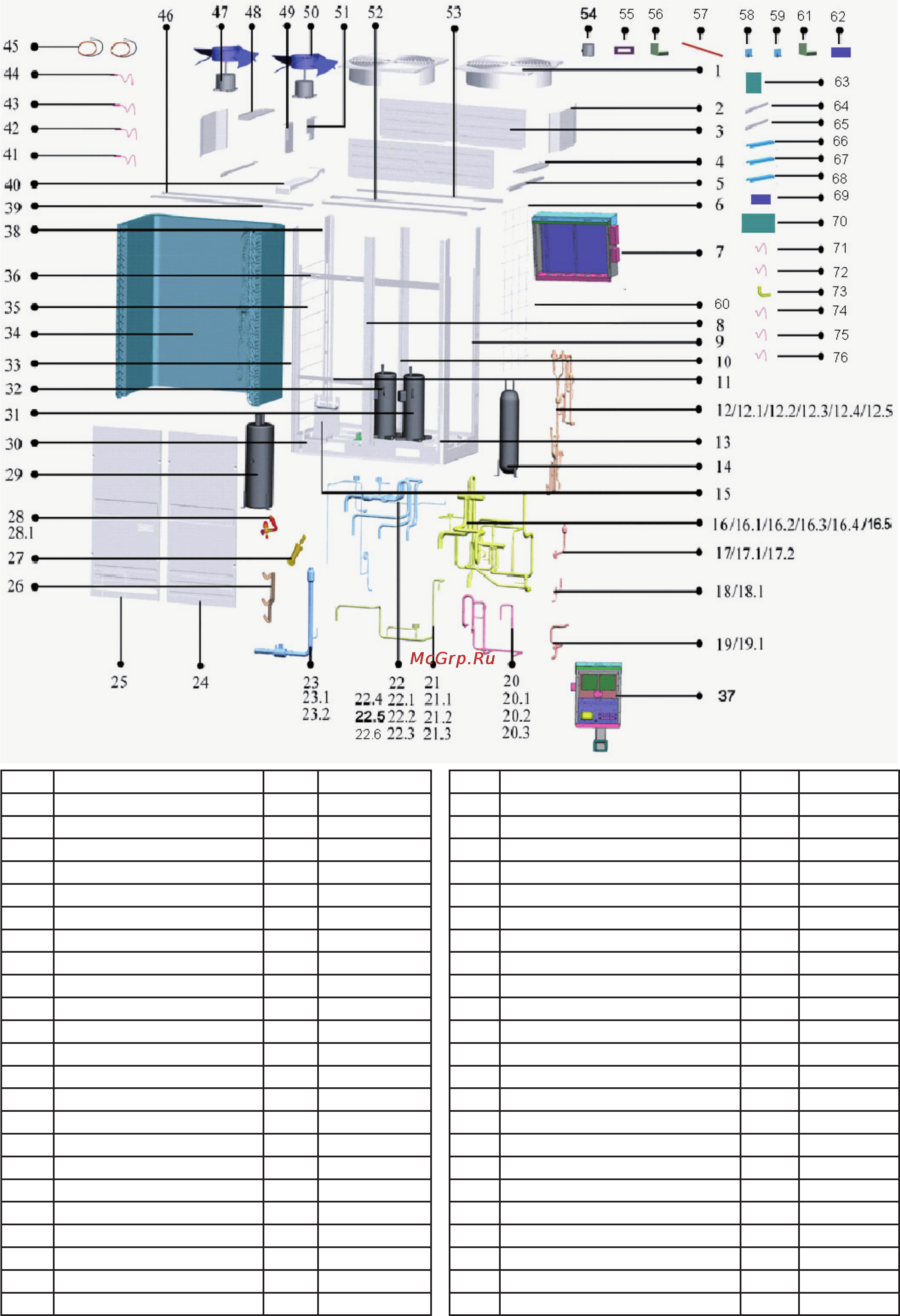

No Номер Кол-во Код No Номер Кол-во Код
1 Top cover 2 201195100000 24 Front-right board 1 201295100241
2 Cover board 2 201295100149 25 Front-left clapboard 1 201295100151
3 Cover plate 2 201295100159 26 Gas balance ass'y 1 201695500214
4 Baffl e ass'y 1 201295030810 27 Pipe joint ass'y 1 201695590316
5 Motor bracket ass'y 2 2012955A0025 28 gas balance valve ass'y 1 2016955A0059
6 Rear net 2 201295100172 28.1 Low pressure valve 1 201600710615
7 E-part box ass'y 1 203395500515 29 Seporator 1 201601100034
7.1 Electric installation board 1 201295500093 30 Base 1 201295500289
7.2 E-part box 1 201295590096 31 Compressor 1 201401420030
7.3 Wire joint 2 202301450125 32 Compressor 1 201401420040
7.4 Contactor 2 202300850043 33 Front-left supporting board 1 201295100162
7.5 Relay 2 202300800071 34 Below condenser ass'y 1 201595500140
7.6 Transformer 1 202300900109 35 Net 1 201295100156
7.7 Wire joint, 4p 1 202301450112 36 E-part box Support board 1 201295100240
7.8 Load transit board 1 201395030802 37 E-part box ass'y 1 203395500513
7.9 Main control board ass'y 1 201395500502 37.1 Radiator 1 202301900010
7.10 Wire joint 1 202301450122 37.2 Protection board ass'y 1 201395500503
8 Support board ass'y 1 201295100239 37.3 E-part box 1 201295590087
9 Rear-right supporting board 1 201295100165 37.4 Installation boad 1 201295590085
10 Support board 1 201295100158 37.5 DC fan motor board ass'y 2 201319900862
11 E-part box Support board 2 201295000011 37.6 Rectifi er 1 202300500328
12 Electronic expansion valve ass'y 1 2016955A0062 37.7 EMC fi lter 1 202301000411
12.1 Strainer 2 201600900008 38 Rear-left supporting board 1 201295100164
