Мультизональные системы Lessar LMV
16

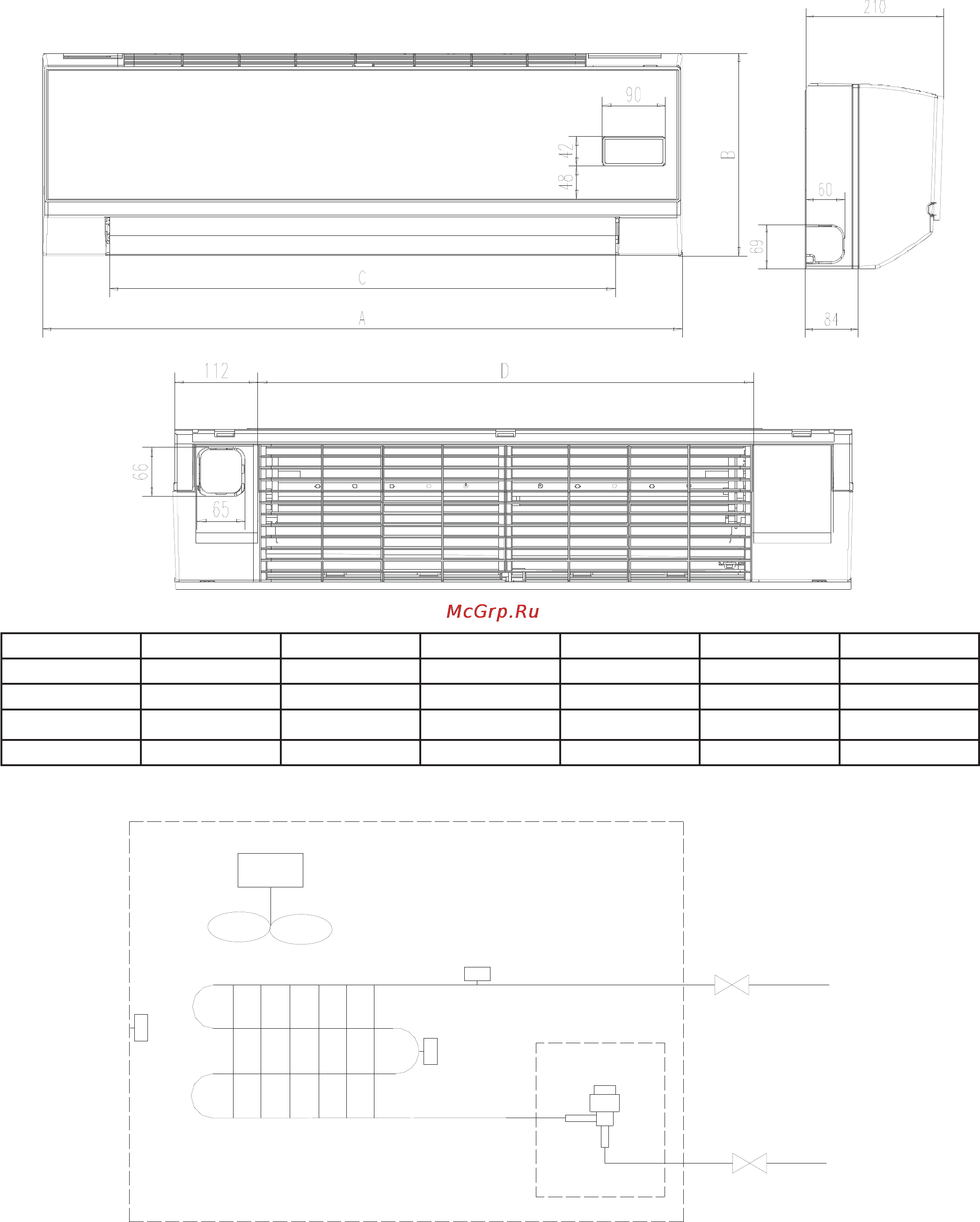

Габаритные размеры
LSM-H 22KDA2 28KDA2 36KDA2 45KDA2 56KDA2 71KDA2
A 915 915 915 1070 1070 1070
B 290 290 290 315 315 315
C 725 725 725 885 885 885
D 670 670 670 815 815 815
Гидравлическая схема
T2B
сторона газа
вентилятор
теплообменник
EXV
сторона жидкости
T2
T1
