Технический каталог 2010
77
T2B
сторона газа
электродвигатель
теплообменник
вентилятор
EXV
сторона жидкости
T2
T1

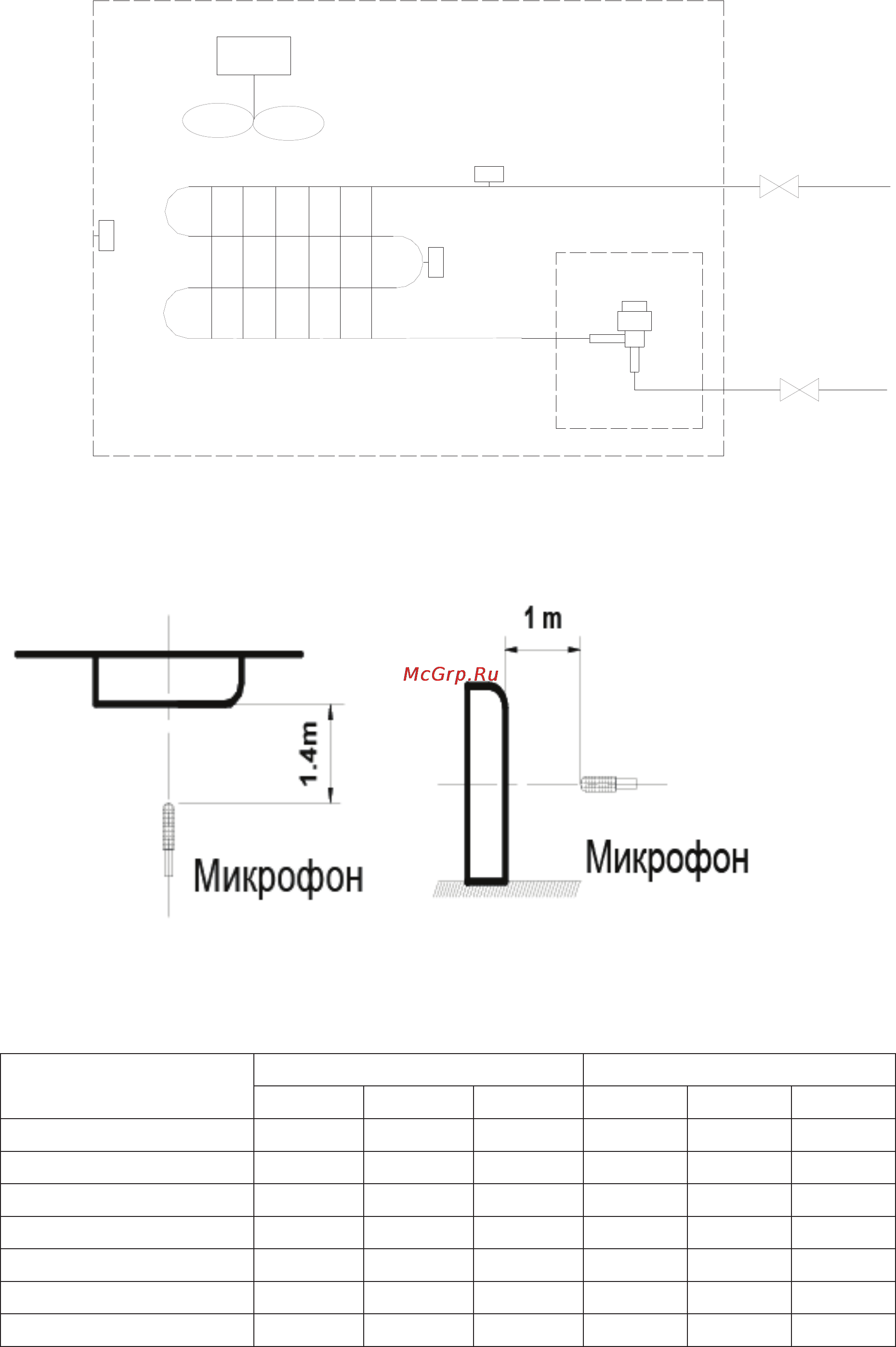

Схема холодильного контура
Уровень шума
Условия теста
Потолочный тип Напольный тип
Ед.изм: dB(A)
Model
Потолочный Напольный
Выс Ср Низ Выс Ср Низ
LSM-H36TDA2 42 40 38 44 42 40
LSM-H45TDA2 42 40 38 44 42 40
LSM-H56TDA2 42 40 38 44 42 40
LSM-H71TDA2 42 40 38 44 42 40
LSM-H80TDA2 44 42 40 46 44 42
LSM-H90TDA2 44 42 40 46 44 42
LSM-H112TDA2 46 44 42 48 46 44
