Мультизональные системы Lessar LMV
224

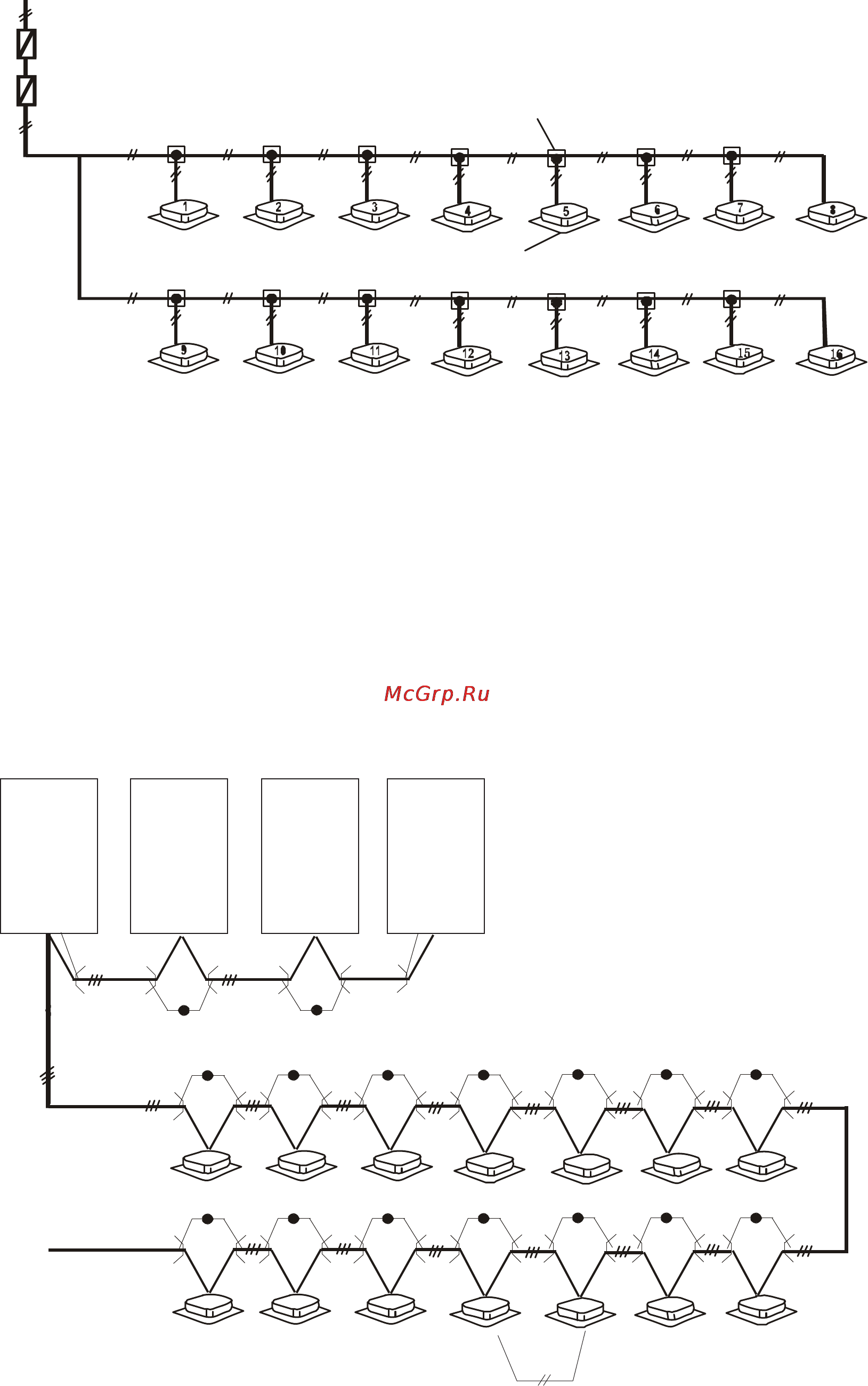

Распределительная коробка
Внутренний блок
Выключатель
УЗО
220 В ~ 50 Гц
Примечание
1. Подключите фреонопровод и сигнальную линию системы.
2. Не прокладывайте сигнальную линию вдоль силовой линии. Дистанция между силовой линией и
сигнальной зависит от силы тока силовой линии. Если силовая линия рассчитана на ток менее 10А
то расстояние должно быть не менее 300мм, если на ток до 50А, то не менее 500мм.
3. Проверьте правильность адресации внутренних и наружных блоков.
Сигнальная линия между наружными и внутренними блоками
Сигнальная линия между наружными и внутренними блоками прокладывается 3-жильным экраниро-
ванным кабелем 0,1мм.
Соединение полярное, внимательно следите за правильностью подключения.
Групповой контроль
Наружный
блок
Наружный
блок
Наружный
блок
Наружный
блок
Ведущий
блок
Ведомый
блок
Ведомый
блок
Ведомый
блок
Н1 Н2 ЕН1 Н2 Е
Н1 Н2 Е
P Q E
P Q E
