Технический каталог 2010
213
• Примите меры для предотвращения получения травм окружающими.
• Убедитесь в отсутствии пыли и грязи между соединяемыми поверхностями.
• Проверьте совместимость спаиваемых материалов и надежность их соединения пайкой
Расстояния между креплениями трубопровода в зависимости от диаметра:
Диаметр (мм) менее 20 25~40 50
Mакс. расстояние (м) 1.0 1.5 2.9

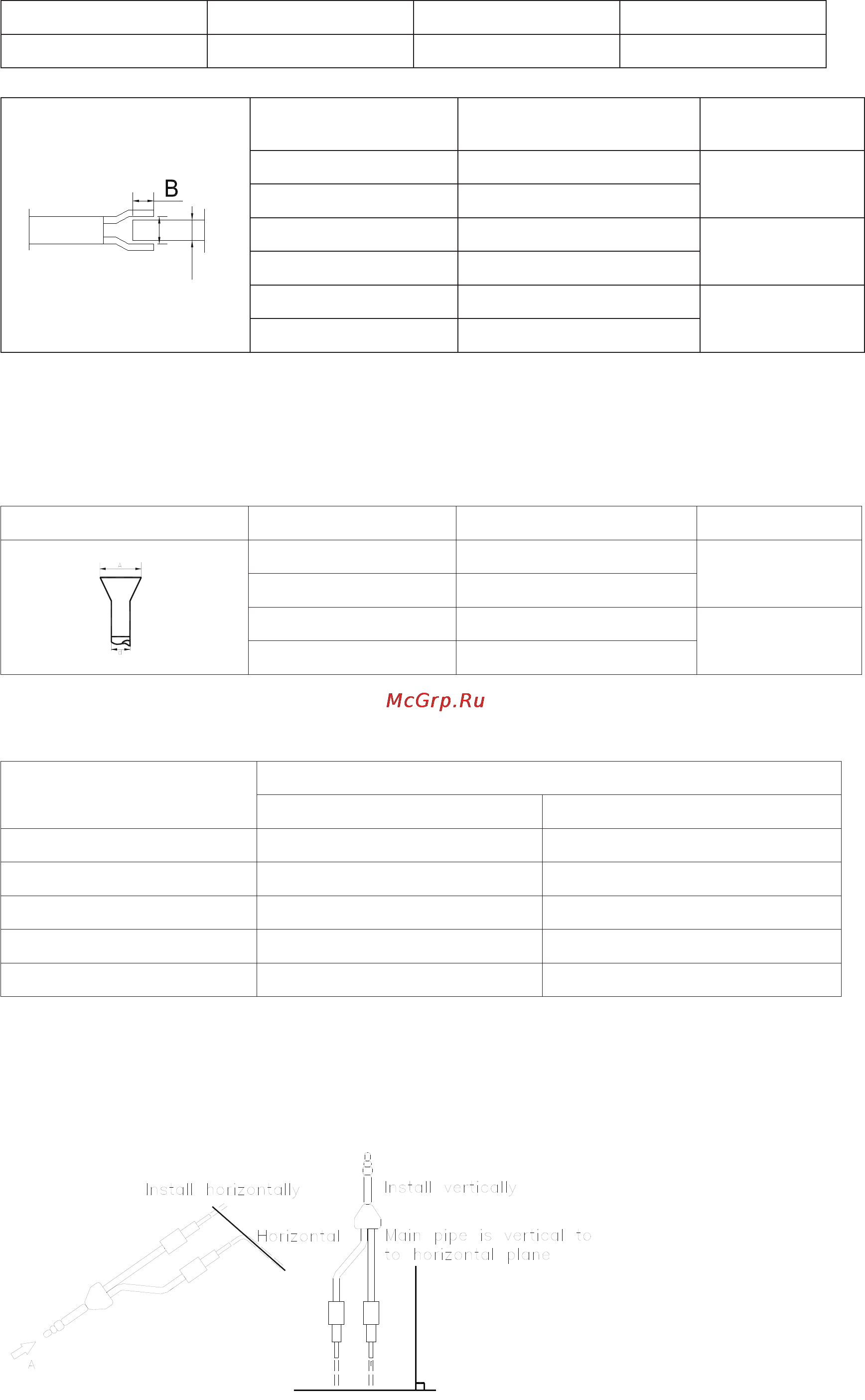

Минимальные размеры соединения при пайке.
A
D
Внеш.диаметр (D)
Мин. Глубина проникновения
(B) мм.
Зазор (A~D)
(мм)
5<D<8 6
0.050~0.21
8<D<12 7
11<D<16 8
0.050~0.27
16<D<25 10
25<D<35 12
0.050~0.35
35<D<45 14
Вальцовочное соединение
Перед вальцовкой трубка должна быть отожжена.
Используйте вальцовочные устройства.
Размеры:
Рисунок Диаметр дюйм Диаметр мм A
3/8” 9.53
0.05—0.21
1/2” 12.7
5/8” 15.88
0.05—0.27
3/4” 19.05
Смажьте маслом вальцуемую поверхность.
Избегайте трещин и заусенцев.
Используйте следующую таблицу значений момента усилия при вальцовке.
Диаметр
Момент усилия
(kgf ·m) (N·cm)
1/4”(Ø6.35) 144—176 1440—1720
3/8”(Ø9.53) 133—407 3270—3990
1/2”(Ø12.7) 504—616 4950—6030
5/8”(Ø15.88) 630—770 6180—7540
3/4”(Ø19.03) 990—1210 9270—11860
Установка фреонопровода
Маркируйте системы через определенные промежутки для предотвращения неправильного подклю-
чения.
Устанавливайте разветвители только горизонтально или вертикально.
