Технический каталог 2010
9
Системы LMV-increase

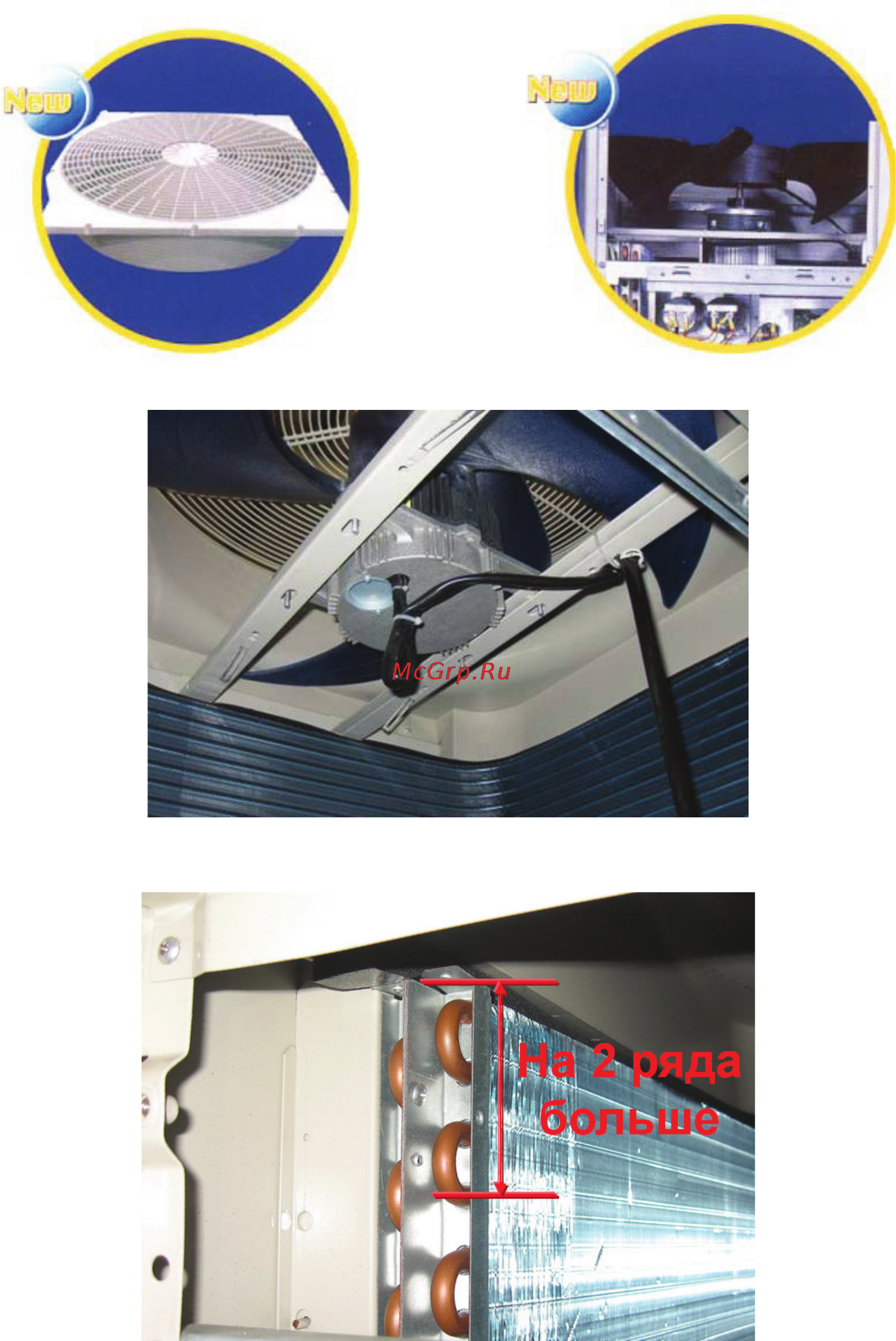

В мультизональных систем нового поколения LMV-increase, устанавливается DC
электродвигатель вентилятора наружного блока. Это позволяет плавно регулиро-
вать давление конденсации , что совместно с новым дизайном вентиляционной решетки
и измененной конфигурацией корпуса
снижает уровень шума, а вместе с увеличенной, по сравнению с предыдущим поколением серии
increase, площадью теплообменника, повышает COP.
Запатентованная система баланса масла
В системах LMV используется технология баланса масла, позволяющая осуществлять баланс рас-
пределения фреонового масла между разными модулями.Для этого используется высокоэффективный
центробежный маслоотделитель, который отделяет фреоновое масло из нагнетаемого хладагента с
эффективностью до 99%. Это позволяет возвратить практически все масло обратно в компрессор. Ба-
ланс масла обеспечивает достаточный уровень смазки нагруженных зон холодильной машины. Точно
просчитанное масловозвратное отверстие обеспечивает надежный возврат масла в каждый компрес-
сор.
