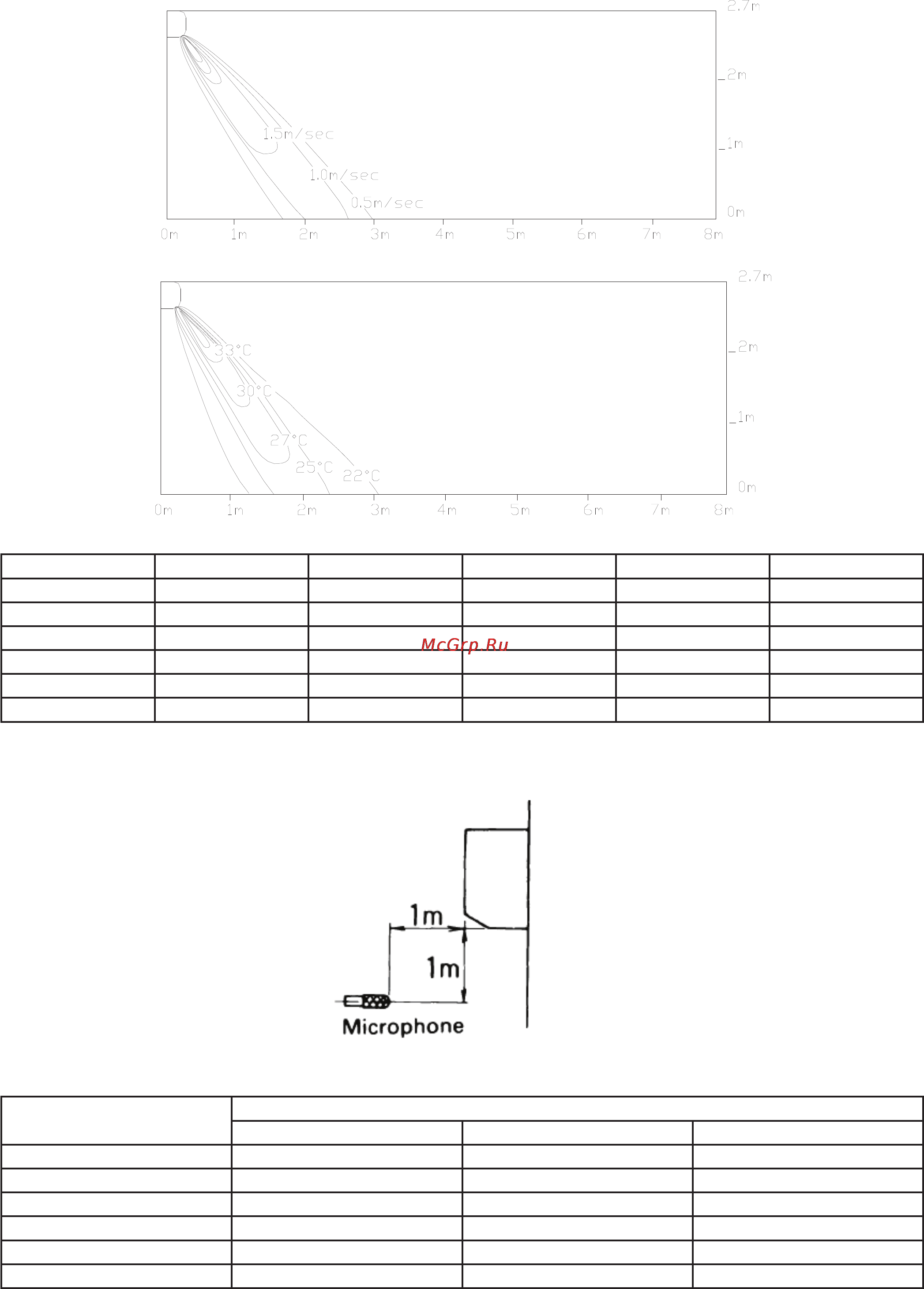

Скорость воздушного потока и температура
Угол подачи 70°
Температура
Электропитание
Модель Частота Напряжение Мин.напряжение Макс. напряжение Предохранитель
LSM-H22KDA2 50Гц 220В-240В 198В 254В 5А
LSM-H28KDA2 50Гц 220В-240В 198В 254В 5А
LSM-H36KDA2 50Гц 220В-240В 198В 254В 5А
LSM-H45KDA2 50Гц 220В-240В 198В 254В 5А
LSM-H56KDA2 50Гц 220В-240В 198В 254В 5А
LSM-H71KDA2 50Гц 220В-240В 198В 254В 5А
Уровень шума
Условия теста
Шумовые характеристики
Модель
Уровень шума (дБ) при различной скорости вращения вентилятора
высокая средняя низкая
LSM-H22KDA2 35 32 29
LSM-H28KDA2 35 32 29
LSM-H36KDA2 35 32 29
LSM-H45KDA2 40 38 34
LSM-H56KDA2 40 38 34
LSM-H71KDA2 40 38 34
