Технический каталог 2010
239

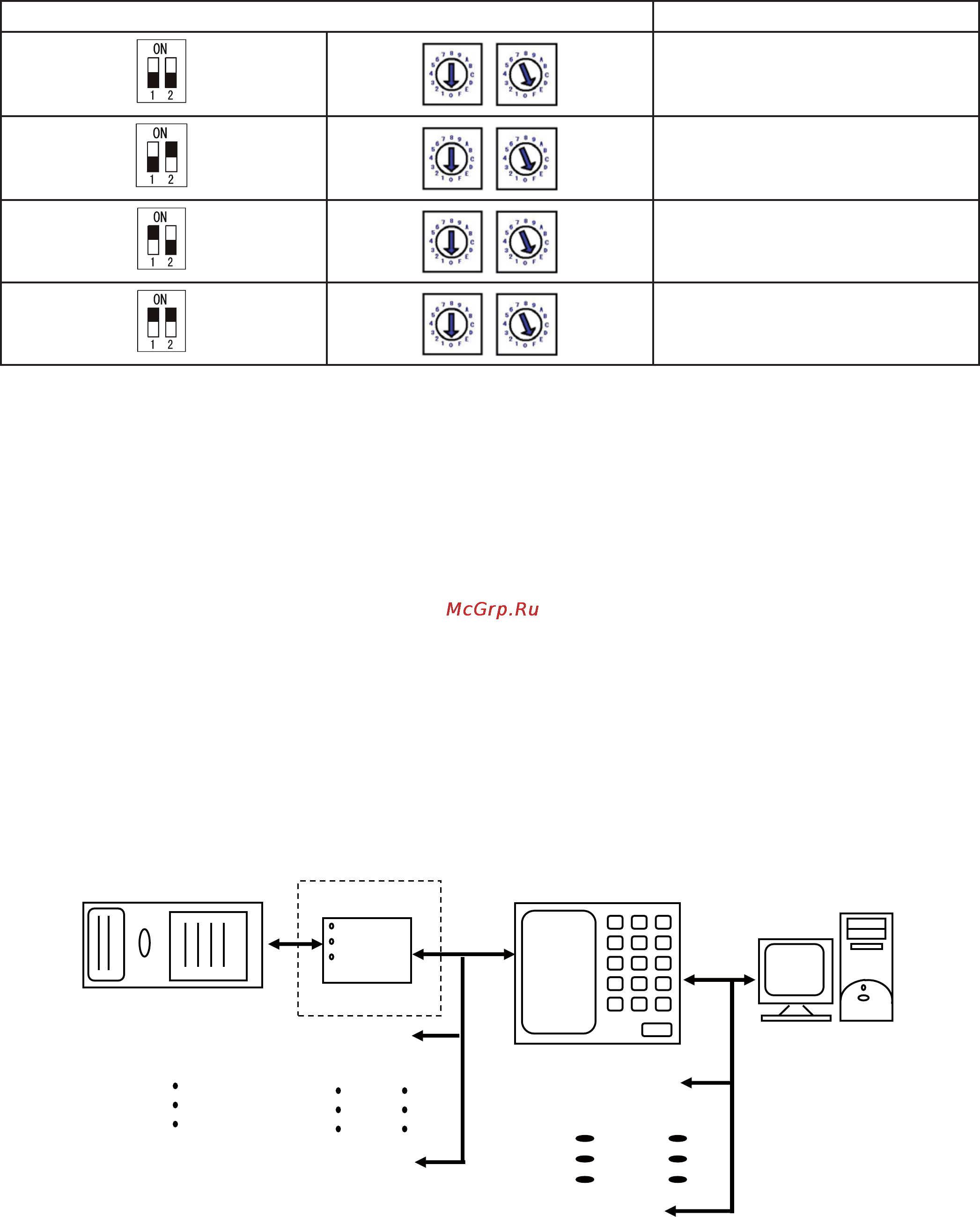

22. S1 установка адреса для центрального пульта. адрес устанавливается путем изменения положения
переключателя совместно с переключателем S2
установка адреса код адреса
~
00~15
~
16~31
~
32~47
~
48~63
23. -LED индикаторы состояния.
LED1 (RUN), если есть соединение с центральным управлением, то горит постоянно, если
подключения нет, то выключен Если изменение настроек заблокирована центральным пультом,
то мигает с частотой 1Гц.
LED 2(LINK) если есть соединение с компьютером, и программа мониторинга посылает и
принимает сигналы, то горит постоянно.
LED3(ERR) Мигает с частотой 1 Гц если есть ошибка
в соединении сигнальной линии между
системой и системой управления (компьютером). Если все нормально, то индикатор выключен.
Центральная система управления
Компоненты центральной системы управления
Центральная система управления состоит из центрального пульта, сетевого модуля (интегрирован в
плату внутреннего блока), и компьютера.
К центральному пульту можно подключать до 64 внутренних блоков, объединенных одной сигналь-
ной линией.
ɫɟɬɟɜɨɣ
ɦɨɞɭɥɶ
ɞɨ 64
ɞɨ 16
ɤɨɧɞɢɰɢɨɧɟɪ
ɰɟɧɬɪɚɥɶɧɵɣ
ɩɭɥɶɬ
ɤɨɦɩɶɸɬɟɪ
К компьютеру может быть подключено до 16 центральных пультов
