Мультизональные системы Lessar LMV
238

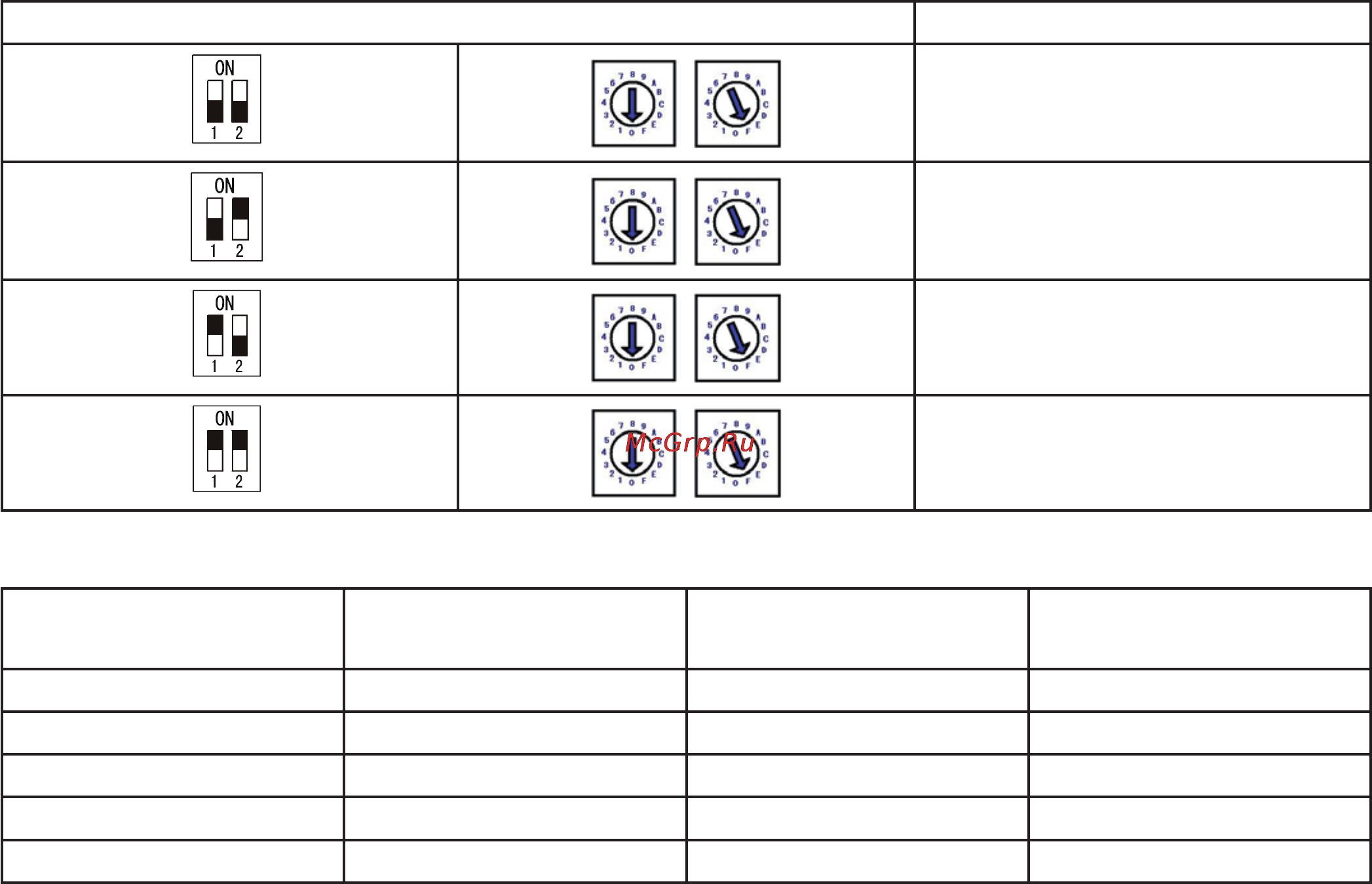

4. -SW1 (0-15, 16-31, 32-47 или 48-63) - переключатель адреса. Используется совместно с NUM_S
установка адреса код адреса
~
00~15
~
16~31
~
32~47
~
48~63
5. -ENC1 (Power_S) - переключатель производительности блока. От 0 до 9.
Код
Производительность
(кВт)
Код
Производительность
(кВт)
0 2,2 5 7,1
1 2,8 6 8
2 3,6 7 9
3 4,5 8 11,2
4 5,6 9 14
6. -CN9 порт связи RS-485. Контакты P и Q предназначены для связи и имеют полярность. E - экран,
подсоединенный к +5В. Если обрыв линии между наружным и внутренним блоком сохраняется более
1 минуты, блок выдаст ошибку связи
7. -CN10 разъем подключения платы дисплея
8. -CN14 привод жалюзи
9. -CN8 порт управления EXV (электронный расширительный вентиль)
10. -CN12 Управление дополнительным нагревателем
. 12 В DC
11. -CN11 Первичная обмотка трансформатора 220В
12. -N нейтраль
13. -CN13 управление жалюзи
14. -CN3 насос отвода конденсата. Выход 220В. В режиме «Охлаждение» насос включается всегда,
когда положение датчика уровня конденсата достигает положения включения насоса и выключает-
ся, когда датчик опускается в положение выключения насоса. Если датчик не отключает насос более
1 минуты, то включается контрольный отсчет и через 3 минуты будет выключен внутренний блок
(включая насос) и будет мигать сигнал аварии «Alarm». Если уровень воды снизится до уровня вы-
ключения помпы блок запустится автоматически.
15. -CN2 Питание 220В (L, N)
16. -управление вентилятором внутреннего блока. выход 220В. 4 реле управляют скоростью враще-
ния вентилятора. Реле низкой скорости и очень низкой скорости замкнуты между собой. Поэтому все
внутренние блоки имеют только 3 скорости вращения.
17. -Вторичная обмотка трансформатора. 16В. На плате установлена два фильтра питания. Один 7805
для 5В, второй 7812 для 12В для управления 2003 и реле.
18. -Датчик уровня конденсата
19. -CN7 Датчик температуры на выходе из испарителя (Т2В)
20. -CN6 T1,T2
21. -S2 установка адреса для центрального пульта. адрес устанавливается путем изменения положе-
ния переключателя совместно с переключателем S1
