Технический каталог 2010
237

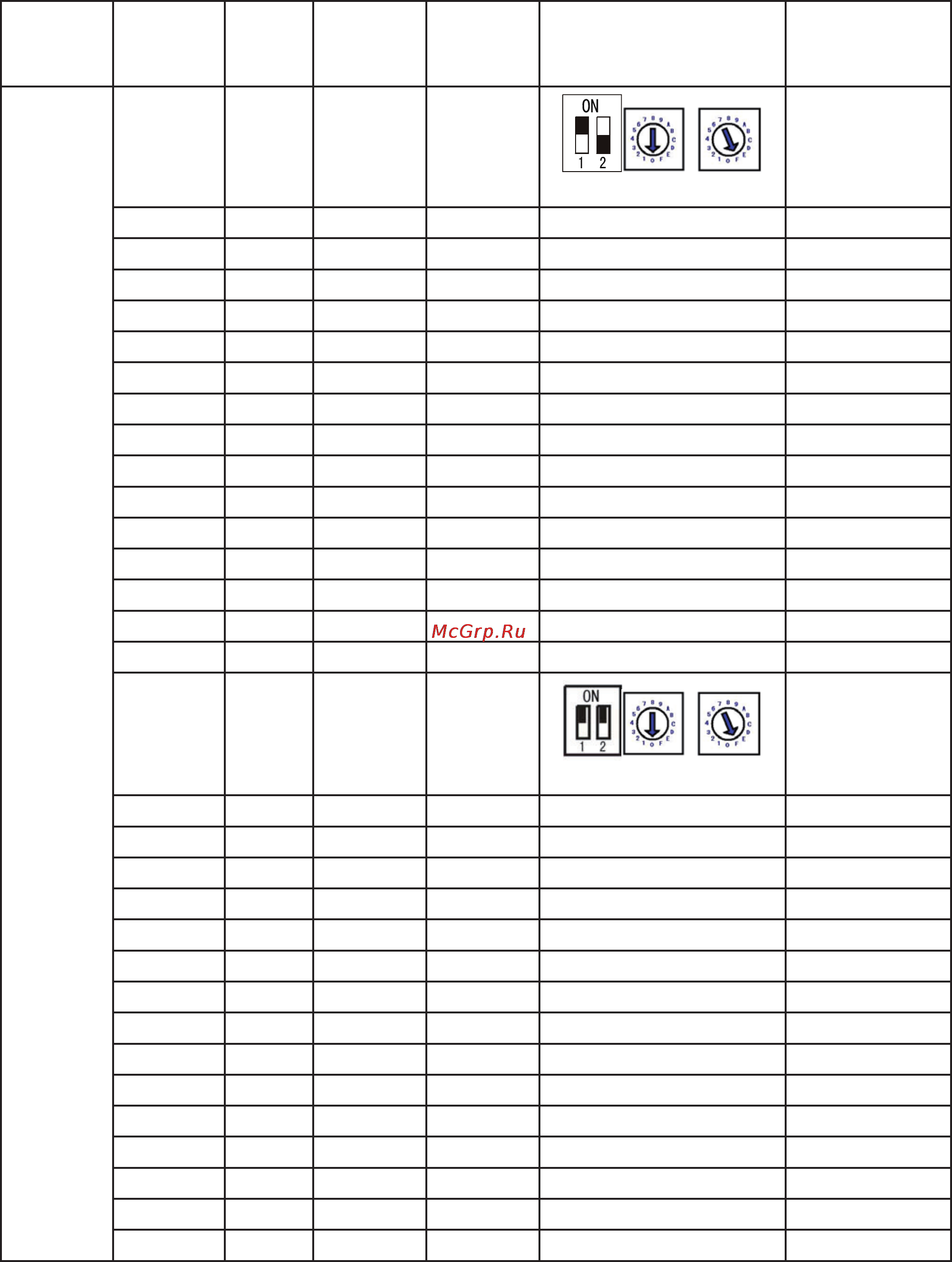

Зуммер Operation Timer Defrosting Alarm значение адреса
Произво-
дительность
блока (кВт)
вкл
выкл выкл выкл выкл
~
32
2,2
выкл выкл выкл вкл 33 2,8
выкл выкл вкл выкл 34 3,6
выкл выкл вкл вкл 35 4,5
выкл вкл выкл выкл 36 5,6
выкл вкл выкл вкл 37 7,1
выкл вкл вкл выкл 38 8
выкл вкл вкл вкл 39 9
вкл выкл выкл выкл 40 11,2
вкл выкл выкл вкл 41 14
вкл выкл вкл выкл 42
вкл выкл вкл вкл 43
вкл вкл выкл выкл 44
вкл вкл выкл вкл 45
вкл вкл вкл выкл 46
вкл вкл вкл вкл 47
выкл выкл выкл выкл
~
48
2,2
выкл выкл выкл мигает 49 2,8
выкл выкл мигает выкл 50 3,6
выкл выкл мигает мигает 51 4,5
выкл мигает выкл выкл 52 5,6
выкл мигает выкл мигает 53 7,1
выкл мигает мигает выкл 54 8
выкл мигает мигает мигает 55 9
мигает выкл выкл выкл 56 11,2
мигает выкл выкл мигает 57 14
мигает выкл мигает выкл 58
мигает выкл мигает мигает 59
мигает мигает выкл выкл 60
мигает мигает выкл мигает 61
мигает мигает мигает выкл 62
мигает мигает мигает мигает 63
