Технический каталог 2010
149
Части Тип LUM-HD450ADA4-in
Компрессор
Digital Scroll компрессор ZPD72KCE-TFD-433
Компрессор постоянной производительности ZP67KCE-TFD-420
Температура открытия 110±5°C/ 145±5°C
Ток размыкания 64A(2c~10c)/55A (2c~10c)
Подогрев картера 70Вт×2
Вентилятор наружного блока WZDK750-38G-3 (×2)
Реле
Реле высокого давления выкл: 44кг/см
2
вкл: 32кг/см
2
Реле низкого давления выкл: 0.5кг/см
2
/ вкл:1.5кг/см
2
Термодатчики
Датчик температуры(на выходе из конедесатора 25°С = 10 KΩ
Термостат (температура нагнетания компрессора
Digital Scroll)
при Т ≥118°С все компрессоры
отключаются

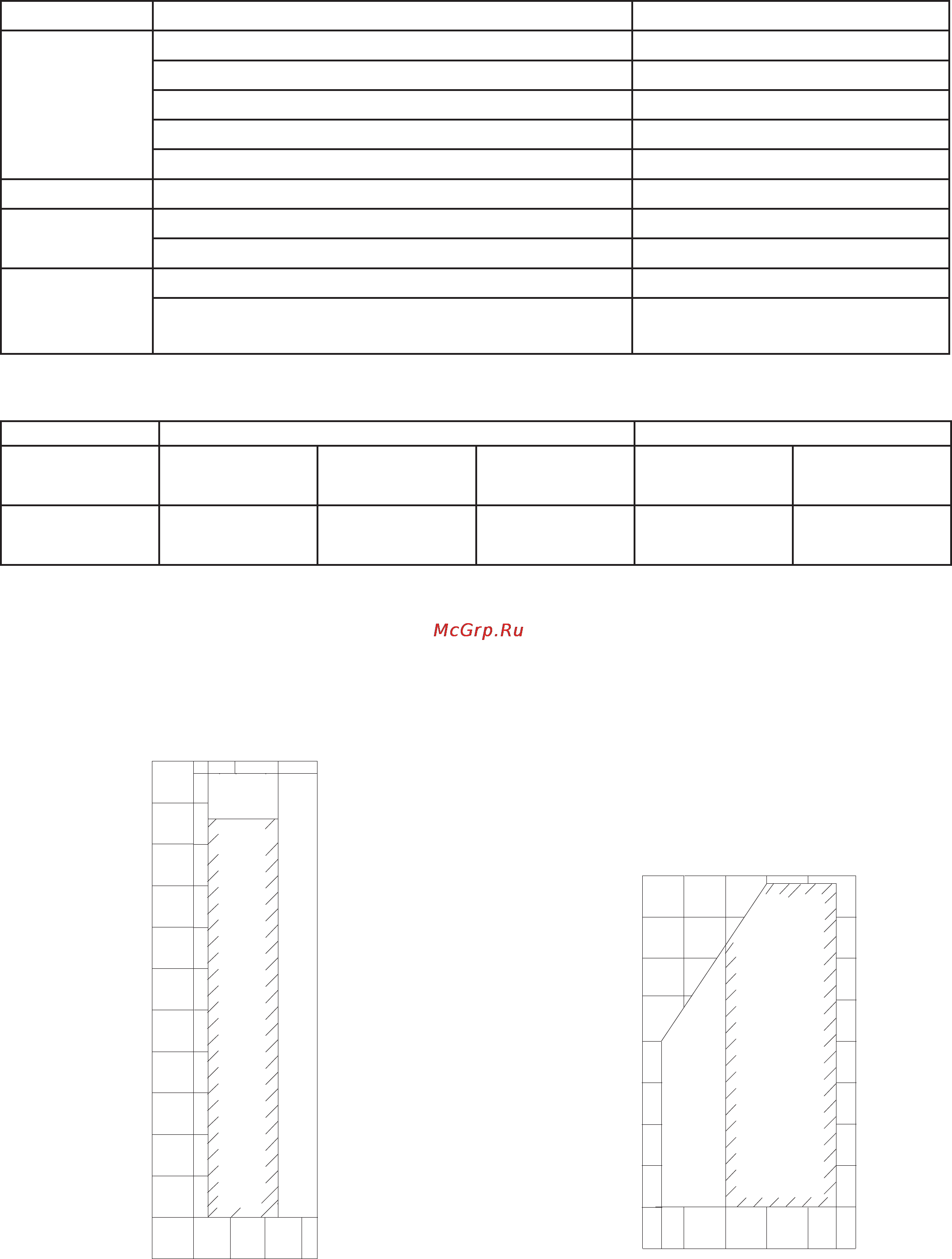

8. Рабочие температуры
Диапазон работы оборудования
модель охлаждение обогрев
наружная температура
температура в помеще-
нии (по влажному
термометру)
относительная влаж-
ность воздуха в по-
мещении
наружная температура
температура в помеще-
нии
LUM-HD280ADA4-in
LUM-HD335ADA4-in
LUM-HD450ADA4-in
-5°C~ +43°C +18°C~+30°C менее 80% -15°С~+24°C 28°С и менее
Внимание
Относительная влажность воздуха в помещении должна быть менее 80%. Если оборудование
работает в условиях, когда относительная влажность воздуха выше 80%, поверхность конди-
ционера может покрываться конденсатом. В таком случае высока вероятность того, что капли
конденсата будут капать с блока внутрь помещения. Старайтесь поддерживать максимальную
скорость вращения вентилятора для снижения образования конденсата на поверхности блока.
Охлаждение Обогрев
50
30
25
201510
-10
-5
0
5
10
15
20
25
30
35
40
45
25201510 5
-20
-15
-10
-5
0
5
10
15
20
25
30
температура в помещении (°C WB)
температура в помещении (°C DB)
наружная температура (°С DB)
наружная температура (°C WB)
диапазон работы
диапаозон неустойчивой работы
диапаозон неустойчивой работы
диапазон работы
