Мультизональные системы Lessar LMV
218

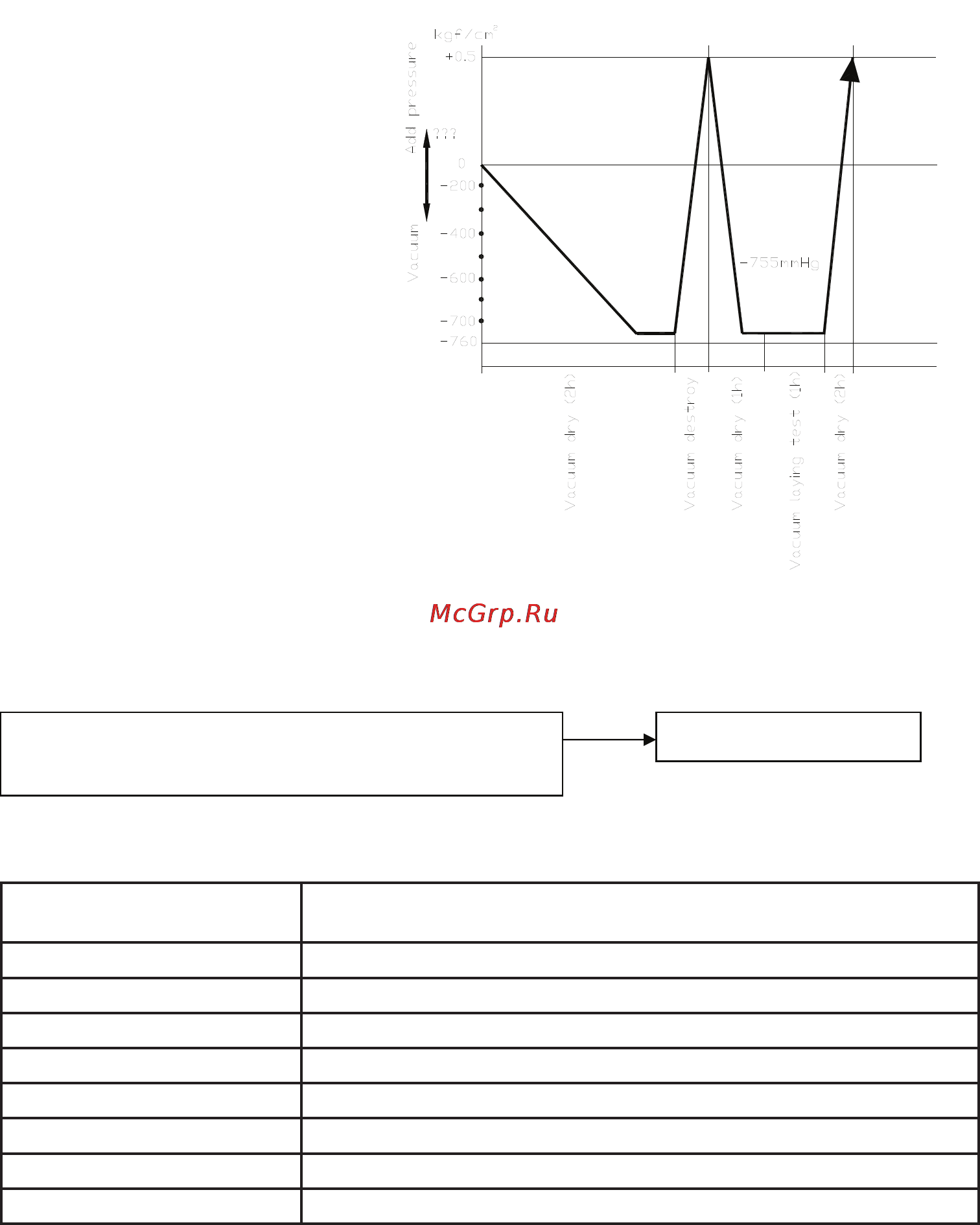

Схема специальной вакуумной осушки
Расчет дополнительного количества хладагента
Подсчитать объем хладагента исходя из длины жидко-
стного трубопровода
Дозаправьте хладагент
После монтажа необходимо дозаправить систему исходя из длины магистрали.
Расчет
Диаметр трубы (мм)
линия жидкости
количество дозаправляемого хладагента R410A (кг/м)
Ø6,35 0,022
Ø9,53 0,060
Ø12,7 0,110
Ø15,88 0,170
Ø19,03 0,250
Ø22,2 0,350
Ø25,4 0,520
Ø28,6 0,680
Запишите добавленное количество фреона блока.
Объем (вес) дозаправляемого фреона, измерять электронными (весами) приборами.
Актуальная длина трубопровода состоит из двух частей - общая длина трубопровода и эквивалентная
длина отводов и колен.
Установка труб отвода конденсата
• При прокладке трубы отвода конденсата соблюдайте уклон не менее 1/100. Старайтесь сделать
отвод трубопровод как можно короче.
• Располагайте крепление трубопровода на расстоянии не более 1,5-2 метров друг от друга.
• Исключите провисание трубопровода
• Соблюдайте следующие условия:
• Диаметр трубы отвода конденсата должен быть обеспечивать нормальный отвод воды.
• Диаметр трубы не должен быть
меньше диаметра патрубка отвода конденсата внутреннего блока.
• Труба отвода конденсата должна быть теплоизолирована для предупреждения образования на ней
конденсата
Труба отвода конденсата должна быть установлена до установки наружного блока. После установки
внутреннего блока подключите трубопровод отвода конденсата к дренажному патрубку, налейте в
ванночку сбора конденсата внутреннего блока вод и убедитесь, что вода отводится без затруднений.
