Мультизональные системы Lessar LMV
240
центральный
пульт
PC
центральный
пульт

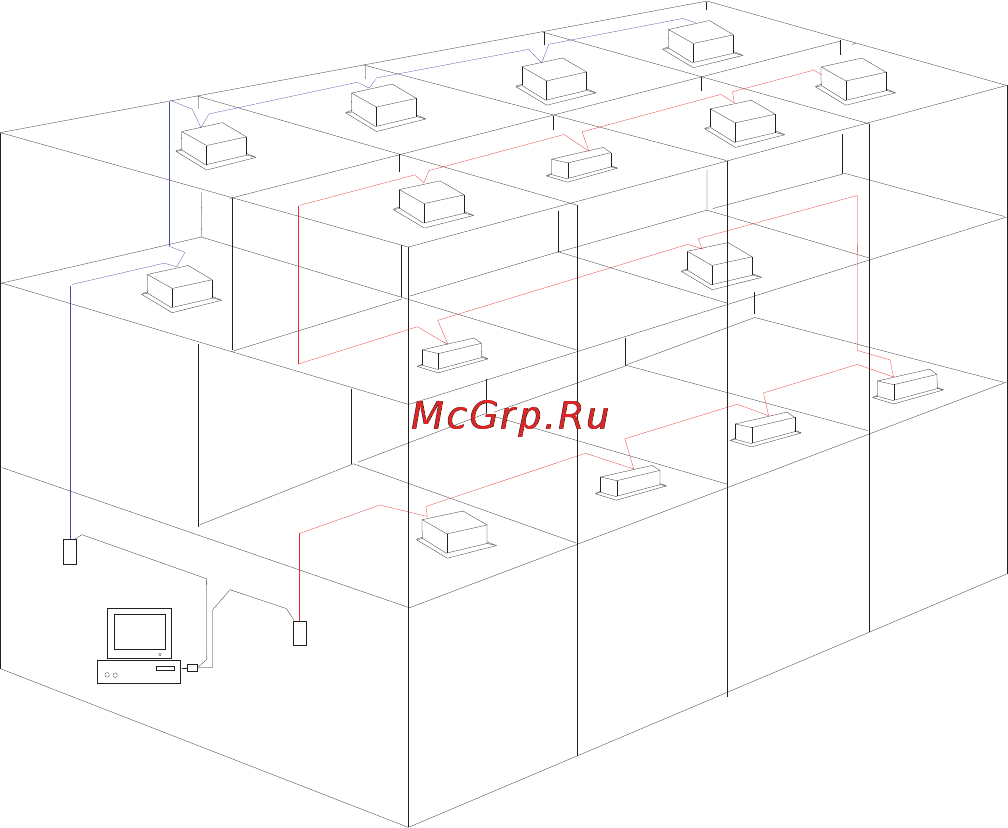

Центральный пульт
Основные рабочие параметры:
Питание - 220В 50Гц
Температура окружающей среды: -10°С ~ +43°C
Влажность воздуха: 40% ~ 90%
Основные функции и особенности
Центральный пульт может управлять максимально 64 внутренними блоками. Максимальная допусти-
мая длина сигнальной линии 1200 метров.
Функция авторестарта.
Функция авторестарта не активна в момент первого запуска системы.
В дальнейшем авторестарт включает систему в предшествующем пропаданию питания режиме.
Следующие параметры работы заносятся в память и могут быть восстановлены автоматически после
возобновления питания: вкл/выкл, режим работы, скорость вентилятора, температура, блокировка с
центрального пульта.
Следующие параметры не будут восстановлены автоматически после возобновления подачи питания:
таймер включения/выключения, дополнительные функции, экономичный режим.
Данный авторестарт доступен только для записи сигналов полученных по сигнальной линии с цен-
трального пульта управления. Уставки сделанные с индивидуального пульта управления или с помо-
щью кнопки принудительного выбора режима в память авторестарта не заносятся.
Функция авторестарта имеет временную задержку пуска, предотвращающая одновременный пуск
всех блоков и резкого увеличения нагрузки на электрическую сеть. Задержка зависит от адреса блока
и рассчитывается по формуле 180с+n*2с, где n обозначает адрес блока от 0 до 63.
Если во время работы задержки старта пользователь даст команду на включение блока с индивиду-
ального пульта, функция задержки пуска будет отменена и блок запустится согласно команде пользо-
вателя.
Приоритет режимов
Центральный пульт и подсоединенные к нему внутренние блоки имеют связь главный-подчиненный,
где главным является центральный пульт. Во избежании конфликта режимов, режим выставленный
на центральном пульте является основным режимом системы
Обмен данными
В нормальной ситуации происходит асинхронный обмен данными. Центральный пульт посылает
сигналы к платам внутреннего блока. Только после получения данных с центрального пульта плата
