Мультизональные системы Lessar LMV
244

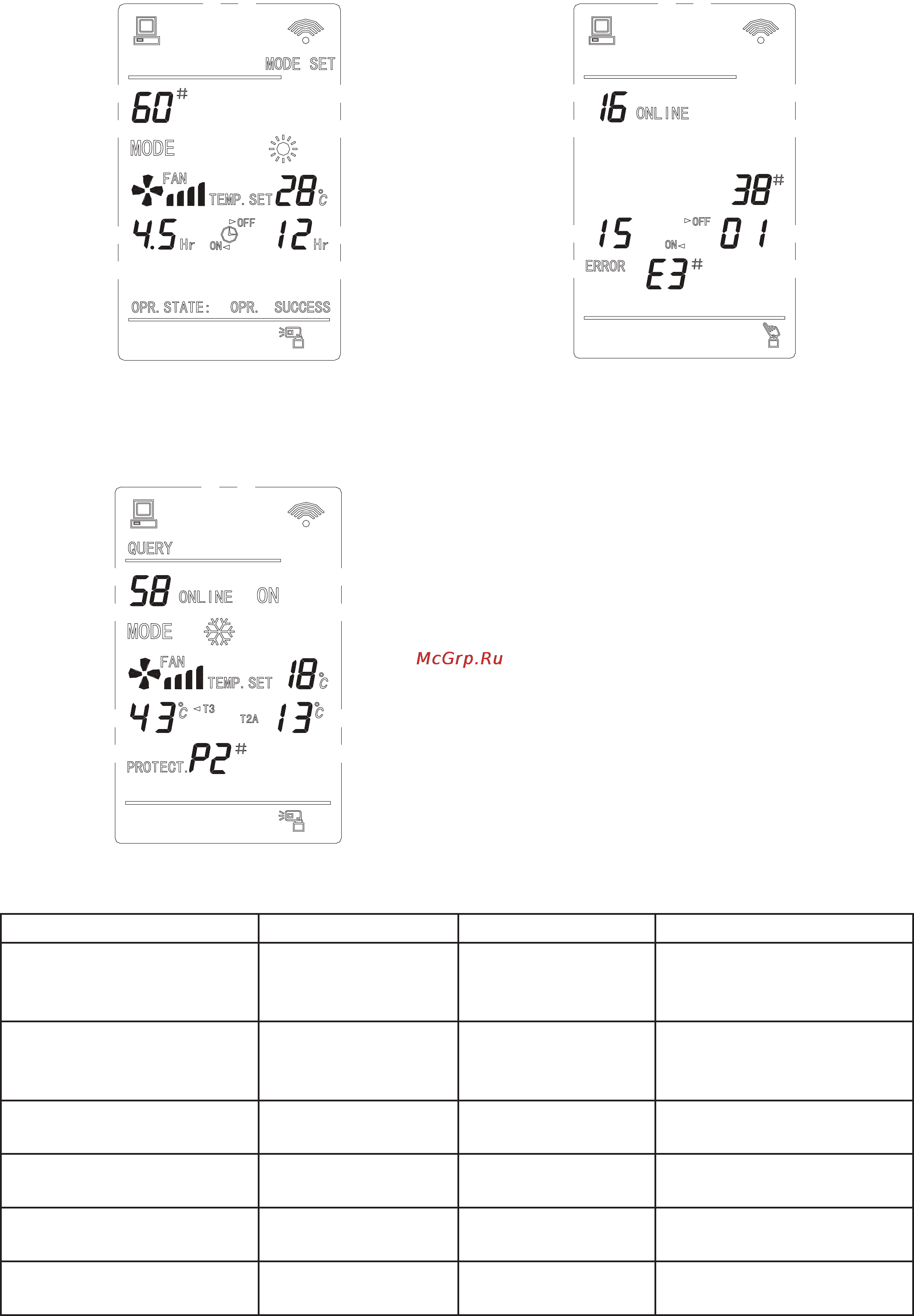

Режим «Обогрев». Система подключена к ПК.
Высокая скорость вентилятора. Установлена тем-
пература 28°С. Установлен таймер включения
через 4,5 часа, выключения через 12 часов.
Ошибка. Подключено 16 блоков. 15 блоков рабо-
тают. Блок №38 имеет ошибку E3
Опрос данных. 58 блоков подключено. Режим
«Охлаждение». 18°С высокая скорость вентиля-
тора. Температура теплообменника наружного
блока (Т3) 43°С. Температура теплообменника
внутреннего блока (T2A) 13°С. Сработала защи-
та P2
Коды ошибок
код защита код Защита
E0
Неправильная фа-
зировки или отсут-
ствие фазы
P0
Защита по температуре ис-
парителя
E1 Ошибка связи P1
Оттайка или предотвра-
щение подачи холодного
воздуха
E2 Ошибка датчика Т1P2
Защита по высокой темпе-
ратуре конденсации
E3
Ошибка датчика
Т2А
P3
Защита по температуре
компрессора
E4
Ошибка датчика
Т2В
P4
Защита по высокой темпе-
ратуре нагнетания
E5 Ошибка датчика
Т3P5
Защита по высокому дав-
лению нагнетания
