Lessar LSM-H45KDA2 [136/246] Сервисное пространство
![Lessar LSM-H45KDA2 [136/246] Сервисное пространство](/views2/1050626/page136/bg88.png)
Технический каталог 2010
143
3. Сервисное пространство
3.1 Питание от источника подводится к наружному блоку.
3.2 Убедитесь, что имеется достаточное пространство вокруг блока для проведения технического
обслуживания.
забор
воздуха
забор
воздуха
выброс воздуха

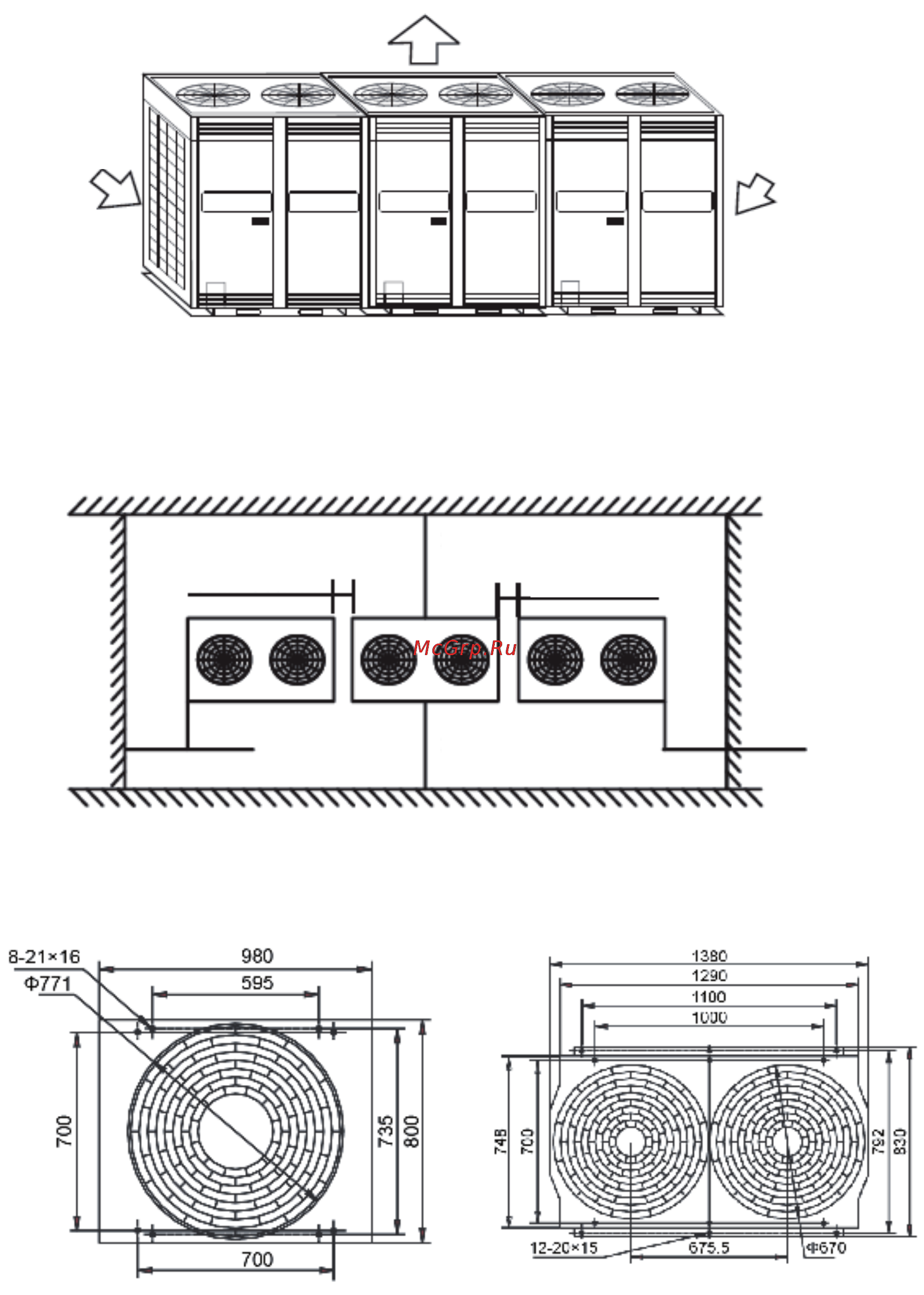

3.3 Необходимо сохранить расстояние между блоками (см.рисунок ниже)
>1м
>1м >1м
>1м
100мм-500мм 100мм-500мм
3.4 Расстояние между крепежными болтами указано на рисунке ниже
3.5 Расположение блоков
А. Наружные блоки выше чем окружающие объекты
а) Наружные блоки установлены в одну линию
