Мультизональные системы Lessar LMV
96

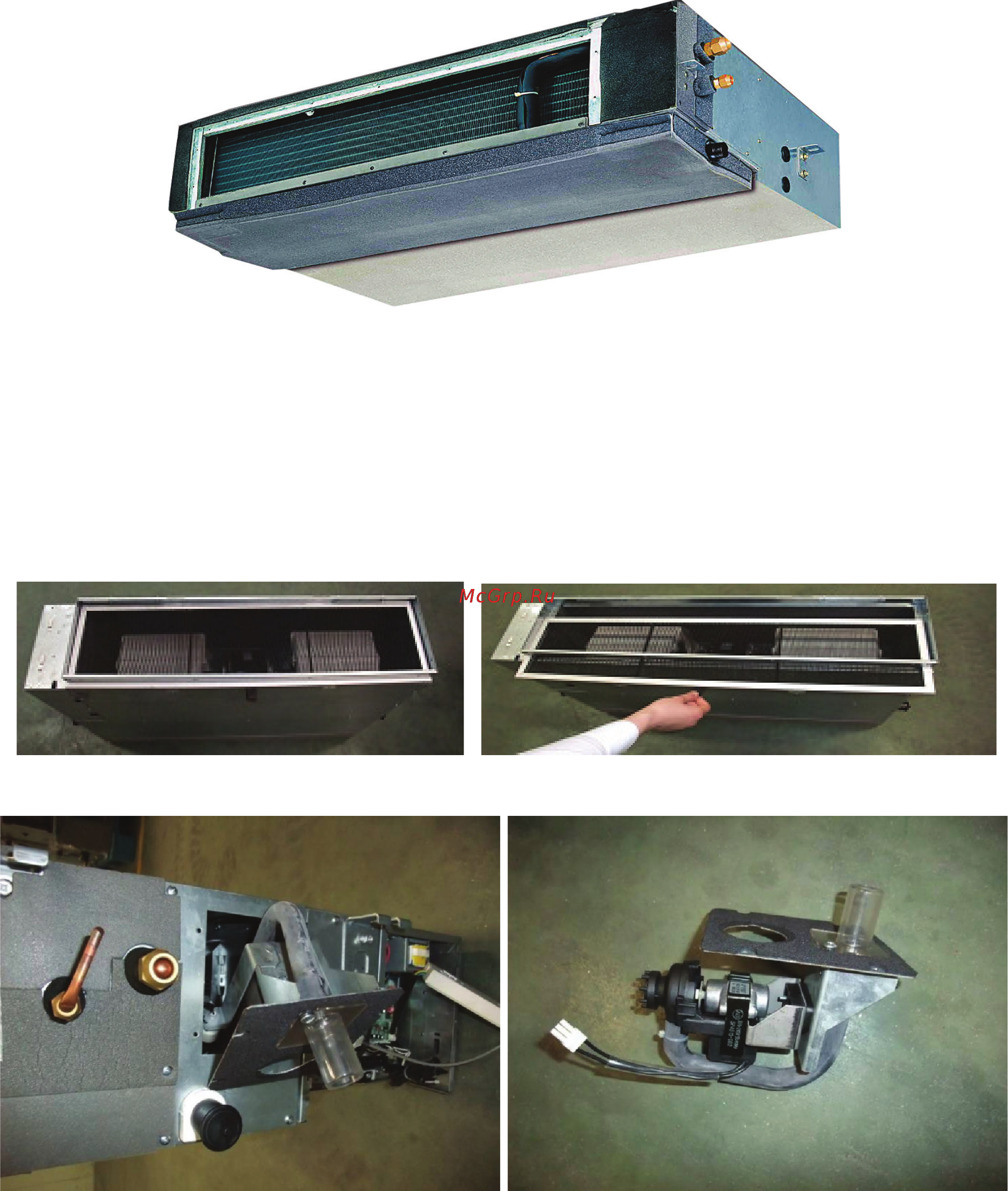

Канальные блоки Стандарт
Особенности
• Возможность присоединения нескольких подающих воздуховодов
• Гибкость монтажа внутреннего блока.
• Возможность подмеса свежего воздуха
• Возможность организации забора воздуха сзади или снизу
• Низкий уровень шума
• Вcтроенный EXV
• Легкосъемный воздушный фильтр
• Встроенный насос отвода конденсата (высота подъема 750мм)
