Технический каталог 2010
235
23
1
2
3
4
5
6
7
8
9
10
11 12 13 14 15
16
17
18
19
20
21
22

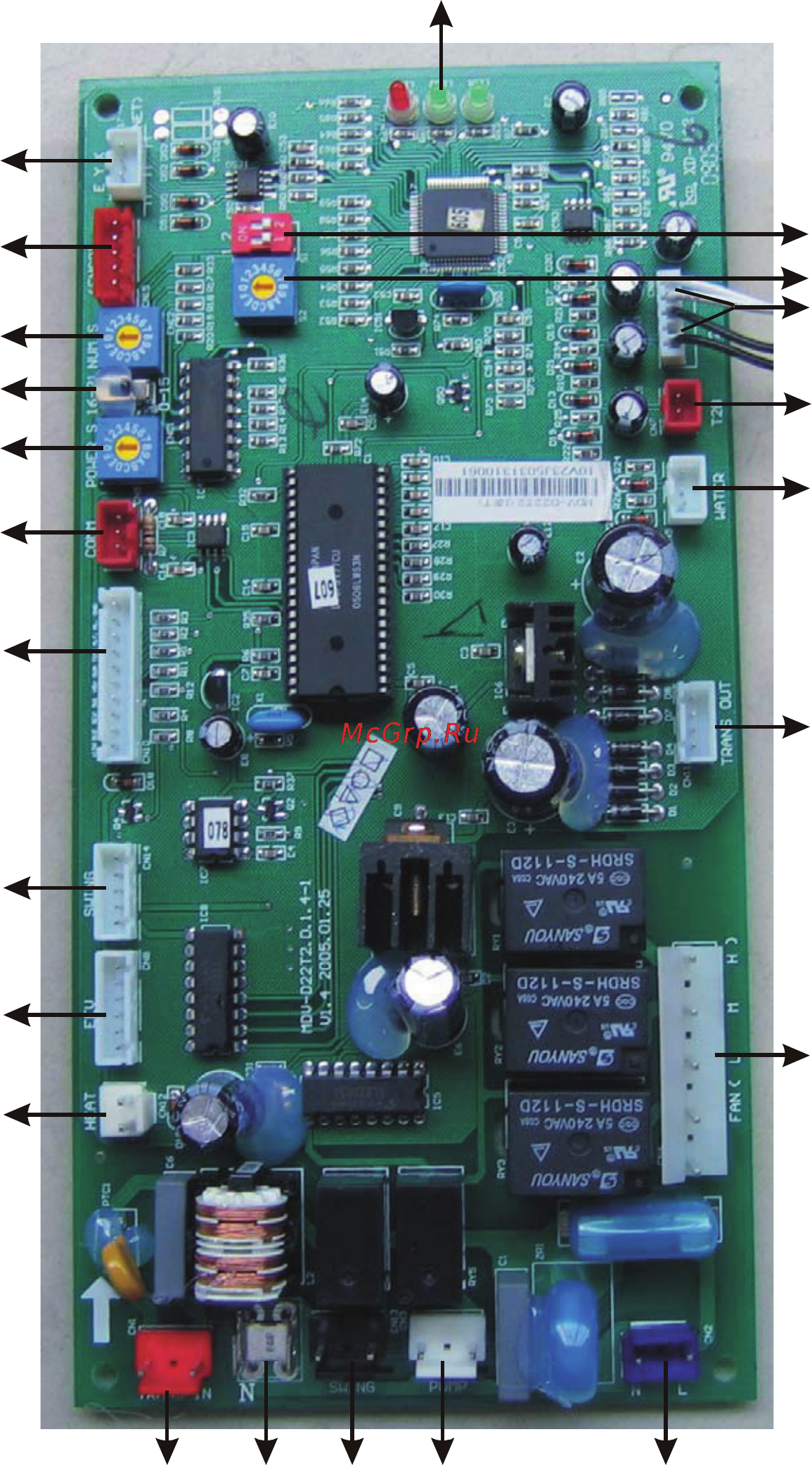

1. -EXY разъем подключения сигнальной линии
2. -CN15 (ENC2) порт установки номера. Через этот порт передается на наружный блок номер блока,
выставленный с помощью ENC2(NUM_S).
3. -ENC2 (NUM_S) преключатель установки номера. Передает данные наружному блоку о текущем
установленном номере блока. Диапазон уставки от 0 до F. Установка выполняется до подачи электро-
питания. Адрес блоков не должен повторятся у блоков одной системы. После установки номеров у
всех блоков системы можно подать питание и проверить правильность установки адресации. Для это-
го нажмите и удерживайте в течение 5 секунд кнопку на плате дисплея. На дисплее появится инфор-
мация о номере блока. Если повторно нажать и удерживать кнопку в течение 5 секунд, то на дисплее
появится информация о производительности внутреннего блока.
На моделях с светодиодной индикацией будут показаны следующие коды:
