Мультизональные системы Lessar LMV
246
Индикатор питания сообщает о наличии питания
Блокировка пульта. Нажатие на маленькую утопленную кнопку над надписью LOCK блокирует все
остальные кнопки пульта. Повторное нажатие разблокирует кнопки.
При наличии амперметра может быть запрошен общий ток системы.

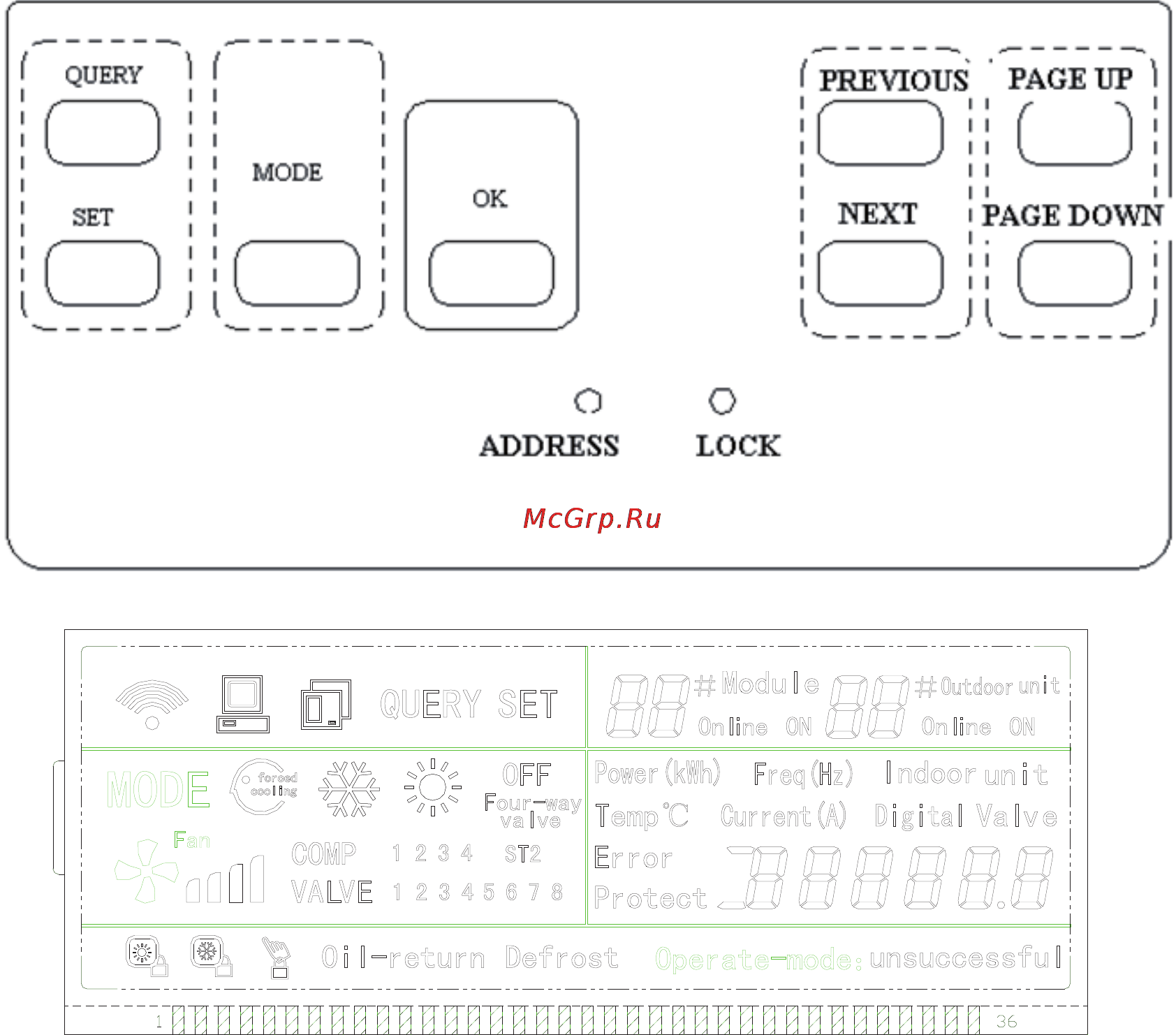

Кнопки центрального пульта наружного блока
QUERY. Переход в режим опроса
PREVIOUS Переход к предыдущему блоку
NEXT Переход к следующему блоку
PAGE UP Просмотр следующей страницы параметров выбранного блока
PAGE DOWN Просмотр предыдущей страницы параметров выбранного блока
SET Подтверждение ввода выбранной страницы
MODE Переключение между режимами «Принудительное охлаждение» и «Выключено»
ОК Подтверждение всех данных
LOCK Блокировка кнопок пульта
ADDRESS Установка адреса центрального пульта наружных блоков
