3 Installation électrique

I67E-FR Guide de démarrage rapide V1000 13

FRANCAIS

• Pour l’alimentation externe de contrôle, utilisez une alimentation listée UL classe 2.

• Utilisez des câbles à paire torsadée ou à paire torsadée blindés pour les circuits

de contrôle afin d'éviter tout défaut de fonctionnement.

• Mettez les blindages de câblage à la masse avec une zone de contact maximale

du blindage et de la masse.

• Les blindages de câblage doivent être reliés à la masse au niveau des deux extrémités.

 Bornes du circuit principal

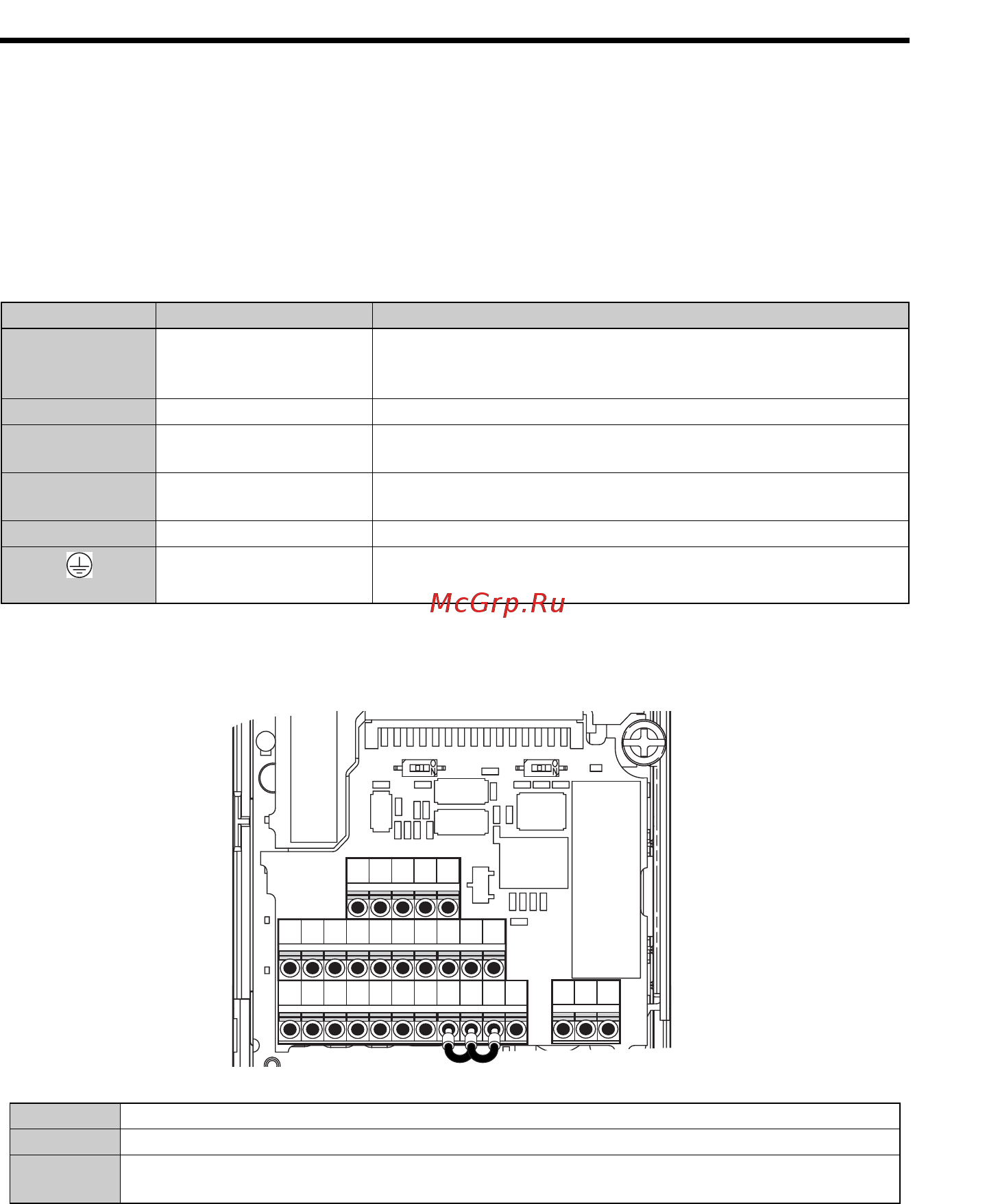

La figure ci-dessous montre l’agencement du bornier du circuit principal. Le varia-

teur est équipé de bornes à ressort.

Il y a trois interrupteurs DIP, S1 à S3, situés sur le bornier.

Borne Type Fonction

R/L1, S/L2, T/L3

Entrée d'alimentation

circuit principal

Relie l’alimentation de ligne au variateur.

Variateurs avec alimentation d’entrée monophasée 200 V, utilisez

les bornes R/L1 et S/L2 uniquement (T/L3 n’est pas utilisée).

U/T1, V/T2, W/T3 Sortie de variateur Connexion au moteur

B1, B2 Résistance de freinage

Pour raccorder une résistance de freinage ou une unité de

résistance de freinage, en option.

+1, +2

Connexion de bobine

de réactance c.c.

Attaché pendant le transport. Enlevez la fixation pour installer

une inductance de protection c.c.

+1, – Entrée d'alimentation c.c. Pour raccorder une alimentation c.c.

(2 bornes)

Connecteur terre

Pour les variateurs 200 V : Masse avec 100 Ω ou moins

Pour les variateurs 400 V : Masse avec 10 Ω ou moins

SW1 Commute l’entrée analogique A2 entre entrée tension et entrée courant.

SW2 Active ou désactive la résistance interne de borne de port de comm. RS422/485.

SW3

Utilisé pour sélectionner le mode PNP/NPN pour les entrées numériques (PNP nécessite

une alimentation externe de 24 Vc.c.).

S1 S2 S3 S4 S5 S6 SC HC H1 H2 RP

R+ R- S+ S- IG

P1 P2 PC A1 A2 +V AC AM AC MP

MA MB MC

S2 S1
