ITALIANO
4 Funzionamento tastierino
I67E-IT Guida rapida V1000 15
4 Funzionamento tastierino

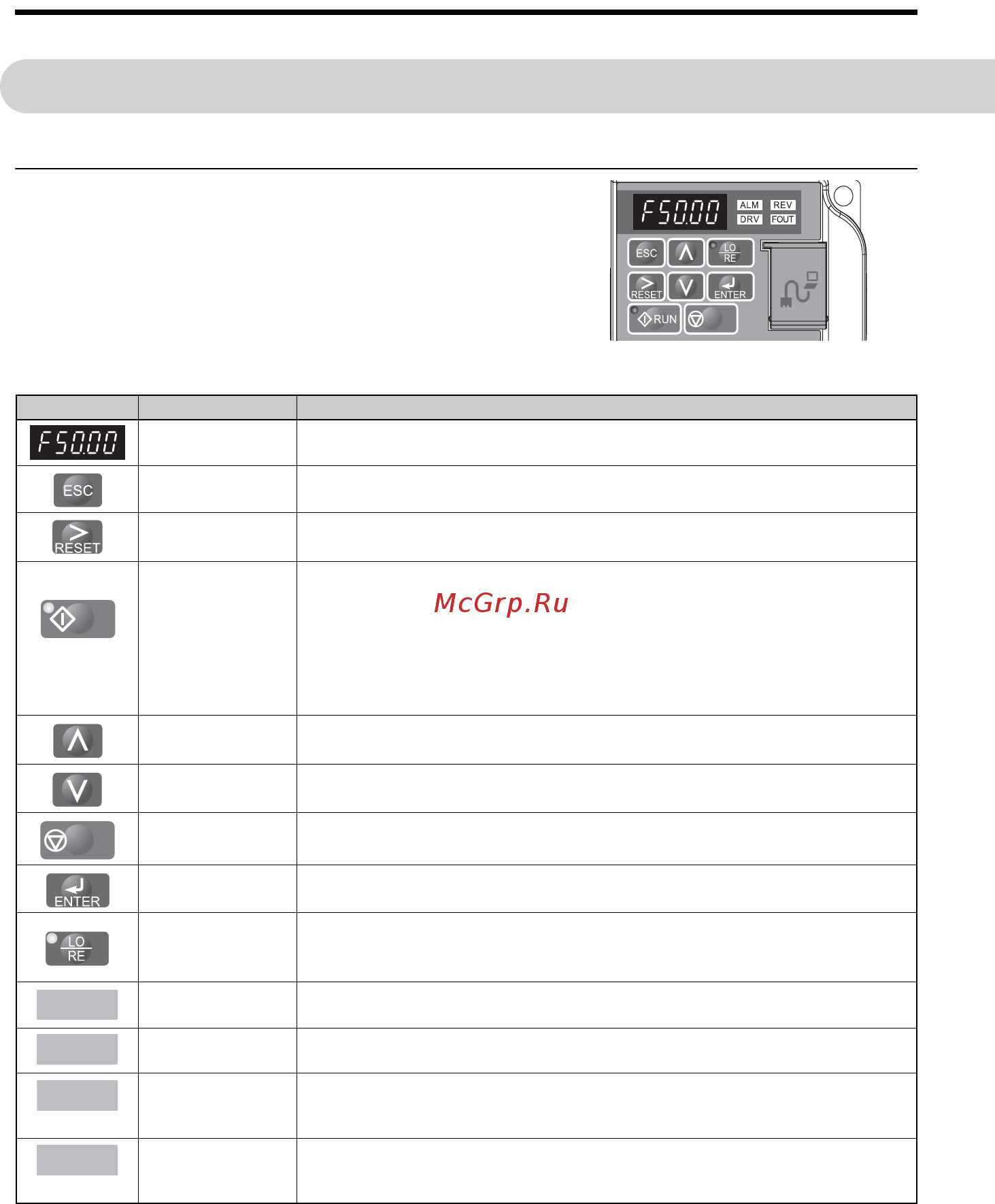

Tasti e console di programmazione LED
La console di programmazione LED viene utilizzata
per programmare l'unità, avviarla/arrestarla
e visualizzare le informazioni sugli errori. I LED
indicano lo stato dell’inverter.
Tasti e funzioni
Display Nome Funzione
Area display dati Visualizza la frequenza di riferimento, il numero del parametro e così via.
Tasto ESC Riporta al menu precedente.
Tasto RESET
Sposta il cursore verso destra.
Consente il ripristino dopo un errore.
Tasto RUN
Avvia l'unità in modalità LOCAL. Il LED RUN
• è attivo quando il motore dell’inverter è in funzione;
• lampeggia durante l'arresto per decelerazione o quando la frequenza
di riferimento è 0;
• lampeggia rapidamente quando l'unità viene disattivata tramite DI,
quando l'unità è stata arrestata utilizzando un DI di arresto rapido
o se all'avvio era attivato un comando di marcia.
Tasto Freccia su
Consente di spostarsi verso l'alto per selezionare i numeri dei parametri,
i valori di impostazione e così via.
Tasto Freccia giù
Consente di spostarsi verso il basso per selezionare i numeri dei para-
metri, i valori di impostazione e così via.
Tasto STOP Arresta l'unità.
Tasto ENTER
Consente di selezionare le modalità e i parametri e viene utilizzato per
memorizzare le impostazioni.
Tasto Selezione
LO/RE
Consente di effettuare il controllo dell’inverter tra la console di programma-
zione (LOCAL) e i terminali dei circuiti di controllo (REMOTE). Il LED
è attivo quando l'unità è in modalità LOCAL (funzionamento da tastierino).
Spia LED ALM
Lampeggiante: l'unità si trova in uno stato di allarme.
Accesa: l'unità si trova in uno stato di errore e l'uscita viene arrestata.
Spia LED REV
Accesa: la direzione di rotazione del motore è all'indietro.
Spenta: la direzione di rotazione del motore è in avanti.
Spia LED DRV
Accesa: l'unità è pronta per l'azionamento del motore.
Spenta: l'unità si trova nella modalità di verifica, configurazione, imposta-
zione del parametro o autotuning.
Spia LED FOUT
Accesa: La frequenza di uscita viene visualizzata sulla schermata dei dati.
Spenta: Sulla schermata dei dati viene visualizzata qualsiasi cosa ad
eccezione della frequenza di riferimento.
STOP
RUN
STOP
ALM
REV
DRV
FOUT
