ESPAÑOL

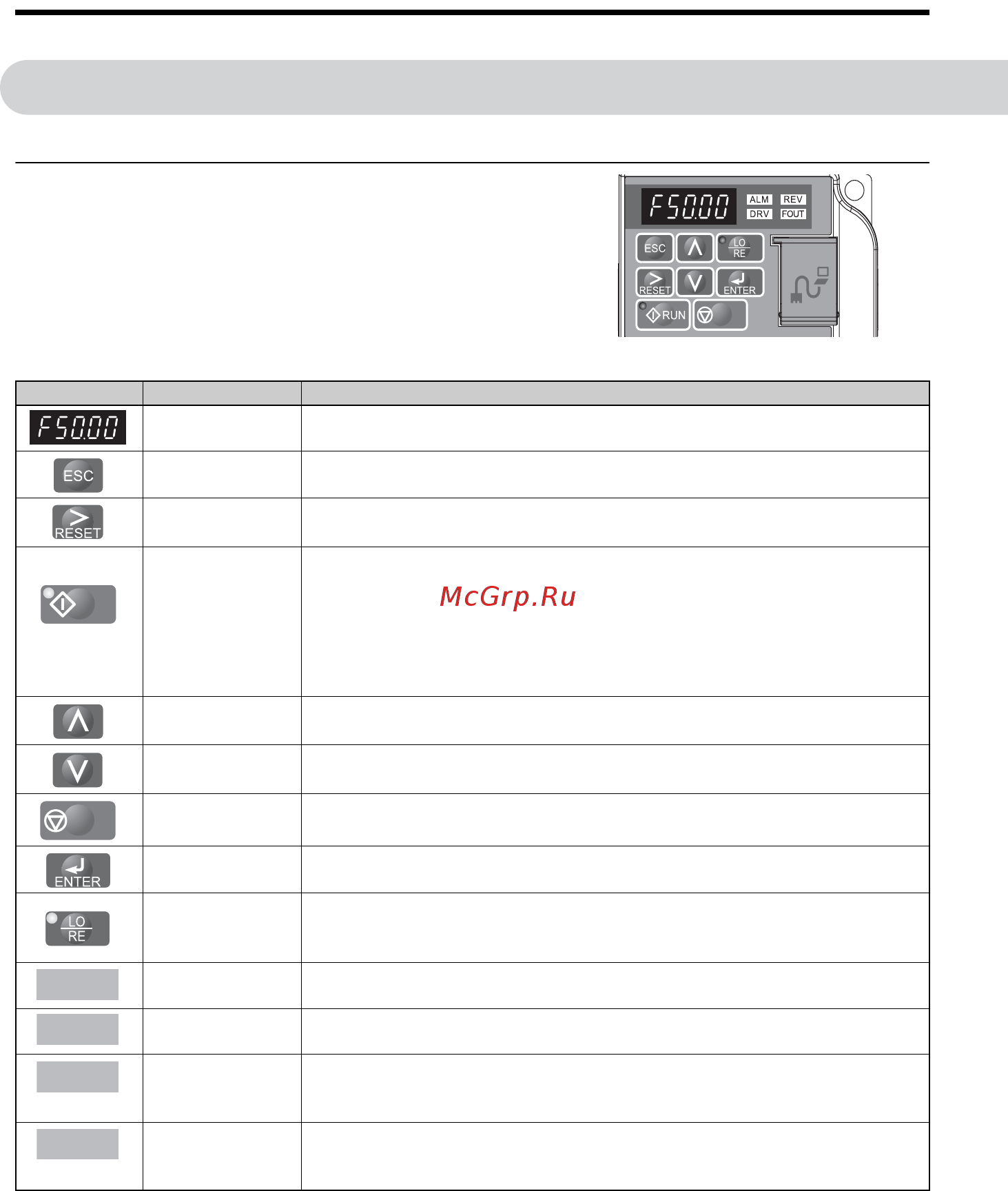

4 Funcionamiento del teclado
I67E-ES Guía rápida de referencia del V1000 15
4 Funcionamiento del teclado
Operador LED y teclas
El operador LED se utiliza para programar el varia-
dor, para iniciarlo y pararlo, así como para mostrar
información de fallos. Los LEDs indican el estado
del variador.
Teclas y funciones
Visualización Nombre Función
Área de visuali-
zación de datos
Muestra la referencia de frecuencia, el número de parámetro, etc.
Tecla ESC Vuelve a la pantalla anterior.
Tecla RESET
Mueve el cursor hacia la derecha.
Resetea un fallo.
Tecla RUN
Inicia el variador en el modo LOCAL. El LED de RUN
• está encendido mientras el variador acciona el motor.
• parpadea durante la deceleración hasta la parada o cuando la referen-
cia de frecuencia es 0.
• parpadea rápidamente cuando el variador está desactivado por ED,
el variador se ha parado por una ED de parada rápida o un comando
RUN estaba activo durante el encendido.
Tecla de flecha
arriba
Permite desplazarse hacia arriba para seleccionar números de parámetro,
seleccionar valores, etc.
Tecla de flecha
abajo
Permite desplazarse hacia abajo para seleccionar números de parámetro,
seleccionar valores, etc.
Tecla STOP Detiene el variador.
Tecla ENTER
Selecciona modos, parámetros y se utiliza para almacenar configuraciones.
Tecla de selección
LO/RE
Alterna el control del variador entre operador (LOCAL) y los terminales
del circuito de control (REMOTO). El LED está encendido mientras
el variador está modo LOCAL (operación desde el teclado).
Luz del LED ALM
Parpadea: El variador está en estado de alarma.
Encendida: El variador está en estado de fallo y se ha parado la salida.
Luz del LED REV
Encendida: La dirección de rotación del motor es inversa.
Apagada: La dirección de rotación del motor es directa.
Luz del LED DRV
Encendida: El variador está preparado para accionar el motor.
Apagada: El variador está en modo de verificación, configuración, ajuste
de parámetros o autotuning.
Luz LED FOUT
Encendida: La frecuencia de salida se muestra en la pantalla de datos.
Apagada: En la pantalla de datos se muestra otra información distinta
de la frecuencia de salida.
STOP
RUN
STOP
ALM
REV
DRV
FOUT
