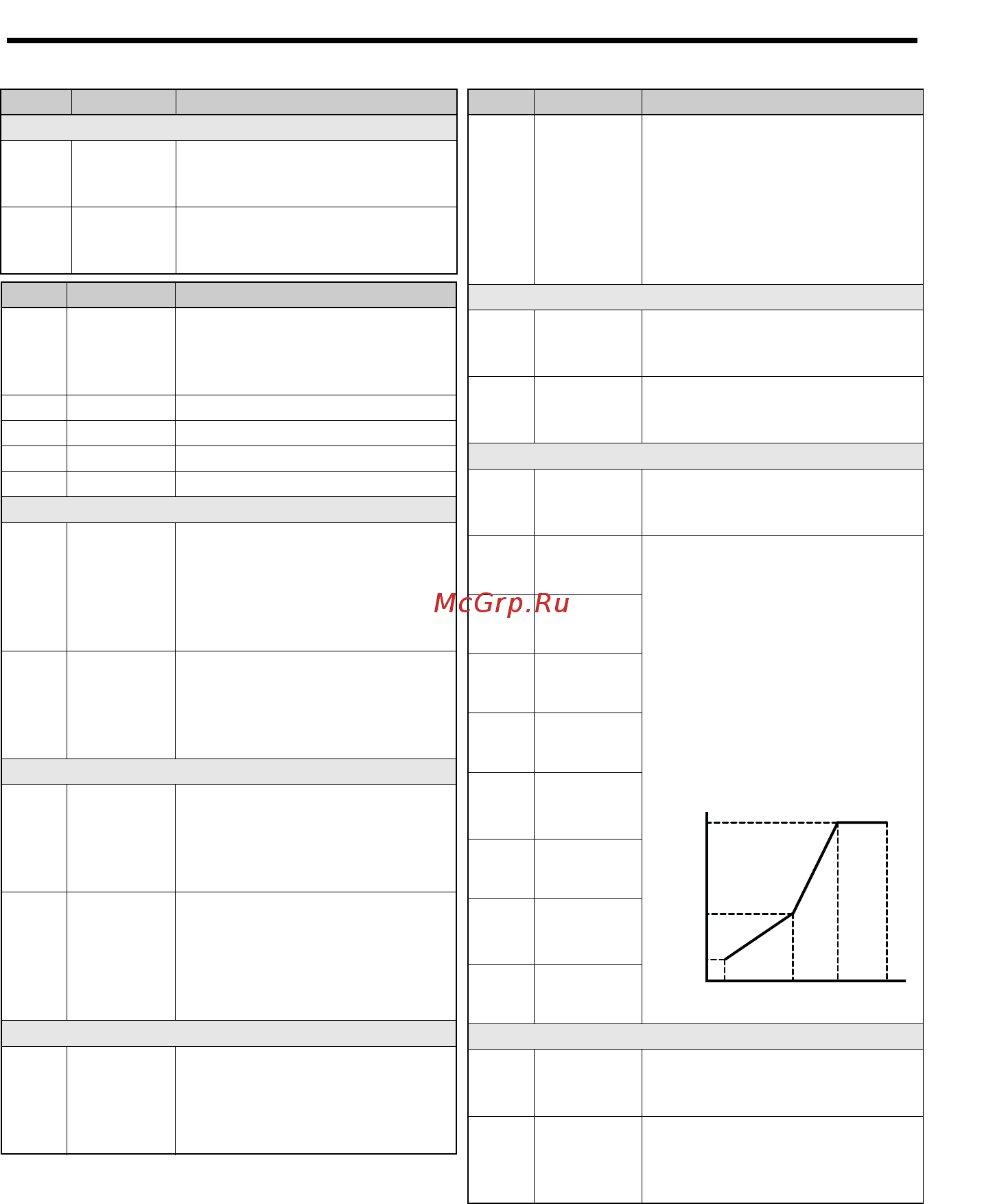

6 Таблица параметров
I67E-RU V1000 Инструкция по быстрому запуску
23
РУССКИЙ
Разгон/торможение
C1-01
Время
разгона 1
Задает время разгона 1 от
нулевой до максимальной
выходной частоты.
C1-02
Время
торможе-
ния 1
Задает время торможения 2 от
максимальной выходной частоты
до нуля.
Парам. Название Описание
C1-03
...
C1-08
Время
разгона/
торможения
2 ... 4
Задает время разгона/торможения
2 ... 4 (задается так же, как
C1-01/02)
C2-01
S-профиль 1
S-профиль в начале разгона.
C2-02
S-профиль 2
S-профиль в конце разгона.
C2-03
S-профиль 3
S-профиль в начале торможения.
C2-04
S-профиль 4
S-профиль в конце торможения.
Компенсация скольжения
C3-01
Коэффи-
циент уси-
ления для
компенсации
скольжения
• Увеличьте, если скорость
двигателя ниже, чем задание
частоты
• Уменьшите, если скорость
двигателя выше, чем задание
частоты.
C3-02
Время
задержки
компенсации
скольжения
• Уменьшите в случае слишком
медленной компенсации
скольжения.
• Увеличьте, если скорость не
стабильна.
Компенсация вращающего момента
C4-01
Коэффи-
циент уси-
ления для
компенсации
момента
• Увеличьте значение, если отклик
по моменту мал.
• Уменьшите значение при
возникновении колебаний
скорости/момента.
C4-02
Время
задержки
для компен-
сации вра-
щающего
момента
• Увеличьте значение при
возникновении колебаний
скорости/момента.
• Уменьшите значение, если
отклик по моменту мал.
Режим нагрузки и несущая частота
C6-01
Выбор
обычной/
повышен-
ной нагрузки
0:Повышенная нагрузка (HD)
Постоянный вращающий
момент
1: Обычная нагрузка (ND)
Переменный вращающий момент
Парам. Название Описание
C6-02
Выбор
несущей
частоты
1:2,0 кГц
2: 5,0 кГц
3: 8,0 кГц
4: 10,0 кГц
5: 12,5 кГц
6: 15,0 кГц
7 ... A: Размах ШИМ 1 ... 4
F: Задается пользователем
Задания частоты
d1-01 ...
d1-16
Задание
частоты
1 ... 16
Задают скорости 1 ... 16
для ступенчатого переключения
d1-17
Частота
толчкового
хода
Частота толчкового хода
V/f-характеристика
E1-01
Задание
входного
напряжения
Входное напряжение
E1-04
Макс. вых.
частота
Чтобы V/f-характеристика была
линейной, необходимо задать
одно и то же значение для E1-07
и E1-09. В этом случае значение
E1-08 не используется.
Чтобы не произошла ошибка
OPE10, задавайте четыре
значения частоты таким образом,
чтобы для них выполнялось
следующее условие:
E1-04 ≥ E1-06 ≥ E1-07 ≥ E1-09
E1-05
Макс. вых.
напряжение
E1-06 Осн. частота
E1-07
Средн. вых.
частота.
E1-08
Напр. при
средн. вых.
част.
E1-09
Мин. вых.
частота
E1-10
Напряж. при
мин. вых.
частоте
E1-13
Напряж. при
осн. частоте
Характеристики двигателя
E2-01
Номиналь-
ный ток
двигателя
Настраивается автоматически
в процессе автонастройки.
E2-02
Номиналь-
ное
скольжение
двигателя
Номинальное скольжение
двигателя в Герцах (Гц).
Устанавливается автоматически
при автонастройке.
Парам. Название Описание
(E1-04)(E1-06)(E1-07)(E1-09)
(Е1-10)
(E1-08)
(E1-05)
(Е1-13)
Выходное напряжение
Выходная частота
