7 Soluzione dei problemi
I67E-IT Guida rapida V1000 29
ITALIANO

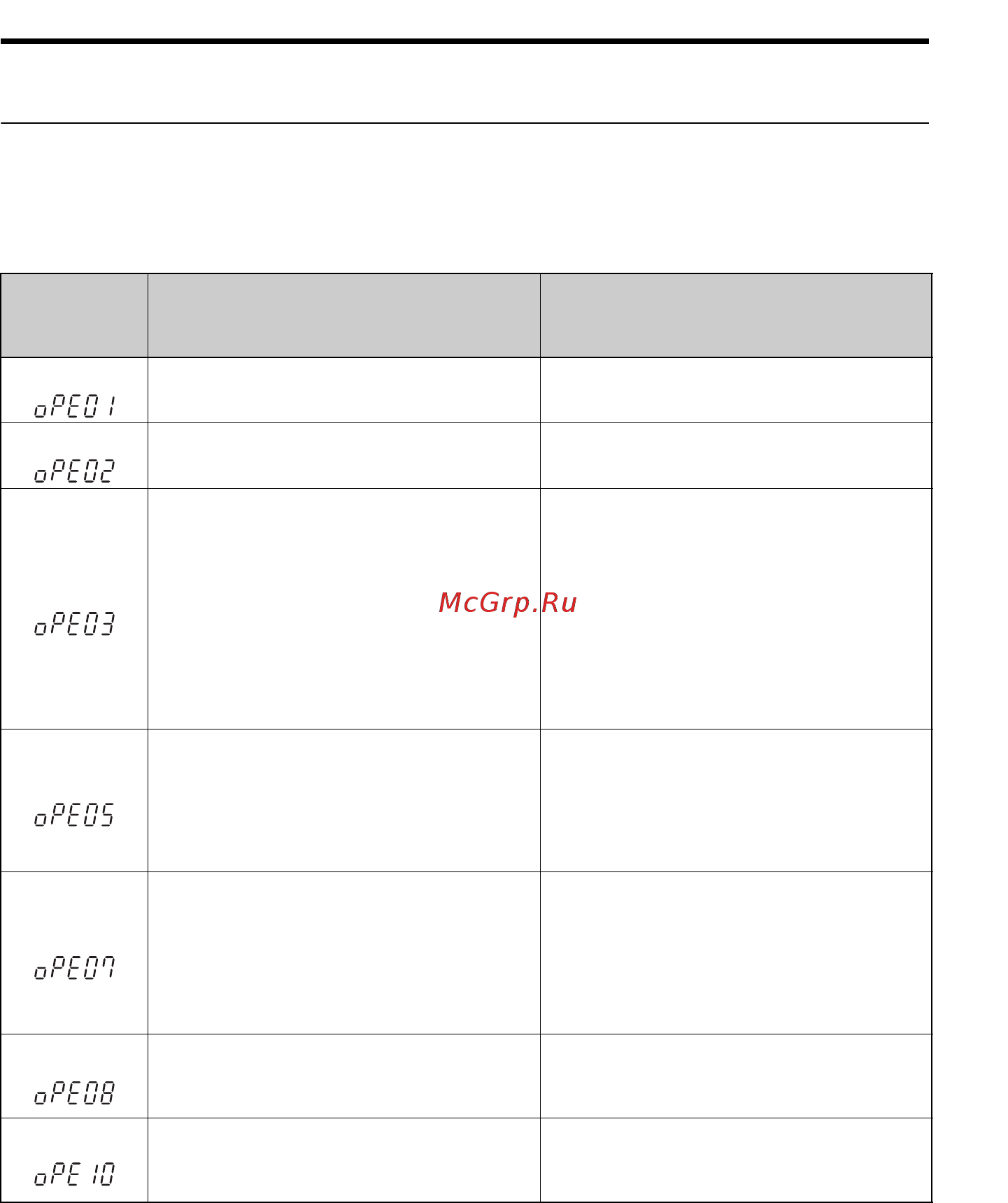

Errori di programmazione console
Un errore di programmazione console (OPE) si verifica quando viene impostato un
parametro inapplicabile oppure l’impostazione di un parametro singolo è inappro-
priata. Quando viene visualizzato un errore OPE, premere il tasto ENTER per
visualizzare U1-18 (Costante errore OPE). Questo monitor visualizzerà il parametro
che causa l’errore OPE.
Display
console di
programma-
zione LED
Causa Azione correttiva
oPE01
Il valore e la capacità dell’inverter impostati
in o2-04 non corrispondono.
Correggere il valore impostato in o2-04.
oPE02
I parametri impostati non rientrano nell'inter-
vallo di impostazione consentito.
Impostare i parametri sui valori appropriati.
oPE03
Un'impostazione contraddittoria viene asse-
gnata agli ingressi di contatto multifunzione
H1-01 … H1-06.
• Viene assegnata la stessa funzione a due
ingressi (ciò esclude “Errore esterno”
e “Non utilizzato”).
• Funzioni di ingresso che richiedono l'impo-
stazione di altre funzioni di ingresso sono
state impostate da sole.
• Sono state impostate funzioni di ingresso
che non è possibile utilizzare contempora-
neamente.
• Correggere tutte le impostazioni errate.
• Per informazioni dettagliate, fare riferi-
mento al manuale di istruzioni.
oPE05
• La sorgente di comando di marcia (b1-02)
o la sorgente frequenza di riferimento
(b1-01) è impostata su 3 ma non vi
è alcuna scheda opzionale installata.
• La sorgente frequenza di riferimento
è impostata sull'ingresso a impulsi ma
H6-01 non è impostata su 0.
• Installare la scheda opzionale richiesta.
• Correggere i valori impostati in b1-01 e b1-02.
oPE07
Le impostazioni per gli ingressi analogici
multifunzione H3-02 e H3-10 e le funzioni
PID sono in conflitto.
• H3-02 e H3-10 sono impostati sullo stesso
valore (ciò esclude le impostazioni “0” e “F”).
• Sono state assegnate funzioni PID sia agli
ingressi analogici che all'ingresso
a impulsi contemporaneamente.
• Correggere tutte le impostazioni errate.
• Per informazioni dettagliate, fare riferi-
mento al manuale di istruzioni.
oPE08
È stata impostata una funzione che non può
essere utilizzata nella modalità di controllo
selezionata (potrebbe comparire dopo la
modifica della modalità di controllo).
• Correggere tutte le impostazioni errate.
• Per informazioni dettagliate, fare riferi-
mento al manuale di istruzioni.
oPE10
L'impostazione della curva caratteristica V/f
èerrata.
• Controllare le impostazioni della curva
caratteristica V/f.
• Per informazioni dettagliate, fare riferi-
mento al manuale di istruzioni.
