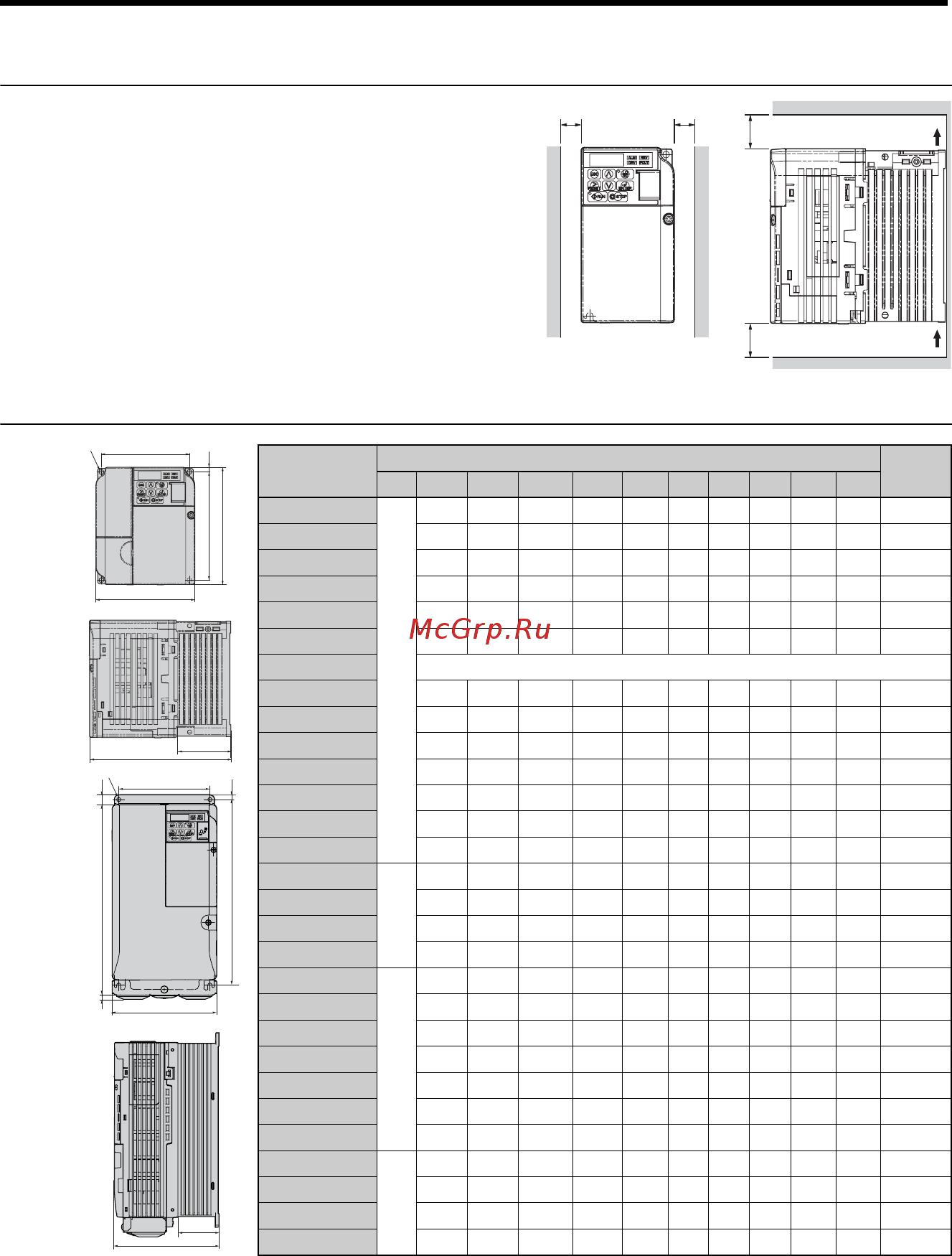

2 Installazione meccanica
8 I67E-IT Guida rapida V1000
Posizione corretta di installazione
Installare sempre l'inverter in posizione verti-
cale. Lasciare spazio intorno all'inverter per
consentire un raffreddamento appropriato
come indicato nella figura a destra.
Nota: È possibile installare più unità
a una distanza inferiore rispetto
a quella mostrata nella figura, utiliz-
zando il montaggio “affiancato”. Per
informazioni dettagliate, fare riferi-
mento al manuale di istruzioni.
Dimensioni
Modello
VZA*
Dimensioni (mm)
Peso
(kg)
Fig. L A P L1 A1 A2 A3 A4 P1 d
B0P1
A
68 128 76 56 118 5 - - 6,5 M4 0,6
B0P2 68 128 76 56 118 5 - - 6,5 M4 0,7
B0P4 68 128 118 56 118 5 - - 38,5 M4 1,0
B0P7 108 128 137,5 96 118 5 - - 58 M4 1,5
B1P5 108 128 154 96 118 5 - - 58 M4 1,5
B2P2 140 128 163 128 118 5 - - 65 M4 2,1
B4P0 in fase di sviluppo
20P1 68 128 76 56 118 5 - - 6,5 M4 0,6
20P2 68 128 76 56 118 5 - - 6,5 M4 0,6
20P4 68 128 108 56 118 5 - - 38,5 M4 0,9
20P7 68 128 128 56 118 5 - - 38,5 M4 1,1
21P5 108 128 129 96 118 5 - - 58 M4 1,3
22P2 108 128 137,5 96 118 5 - - 58 M4 1,4
24P0 140 128 143 128 118 5 - - 65 M4 2,1
25P5
B
140 254 140 122 248 6 13 6,2 55 M5 3,8
27P5 140 254 140 122 248 6 13 6,2 55 M5 3,8
2011 180 290 163 160 284 8 15 6,2 75 M5 5,5
2015 220 358 187 192 336 7 15 7,2 78 M5 9,2
40P2
A
108 128 81 96 118 5 - - 10 M4 0,8
40P4 108 128 99 96 118 5 - - 28 M4 1,0
40P7 108 128 137,5 96 118 5 - - 58 M4 1,4
41P5 108 128 154 96 118 5 - - 58 M4 1,5
42P2 108 128 154 96 118 5 - - 58 M4 1,5
43P0 108 128 154 96 118 5 - - 58 M4 1,5
44P0 140 128 143 128 118 5 - - 65 M4 2,1
45P5
B
140 254 140 122 248 6 13 6 55 M5 3,8
47P5 140 254 140 122 248 6 13 6,2 55 M5 3,8
4011 180 290 143 160 284 8 15 6 55 M5 5,2
4015 180 290 163 160 284 8 15 6 75 M5 5,5
aa
30 mm 30 mm
100 mm
100 mm
Aria
Aria
B
IP20/
Tipo Nema 1
A
IP20/Telaio
aperto
P
P1
d
A
L1
L
A1
A2
P
P1
L
L1
A
A3
A4
A2
d
A1
