28
I67E-RU V1000 Инструкция по быстрому запуску
7 Поиск и устранение неисправностей
7 Поиск и устранение неисправностей
Основные сообщения об ошибках и предупреждения
Сообщения об ошибках и предупреждения указывают на наличие проблем
вработе привода или системы в целом.
Предупреждение сопровождается отображением кода предупреждения на
дисплее и миганием индикатора ALM. При этом выход привода может не
отключаться.
При возникновении ошибки на дисплей выводится код ошибки и непрерывно
светится индикатор ALM. При этом выход привода немедленно отключается,
идвигатель останавливается выбегом.
Для снятия предупреждения или сброса ошибки выясните причину, устраните ее,
а затем произведите сброс привода нажатием клавиши Reset («Сброс») или
снятием и повторной подачей напряжения питания.
ЗАМЕЧАНИЕ! Здесь перечислены только самые важные предупреждения
иошибки. Полный перечень можно найти в руководстве по
эксплуатации.

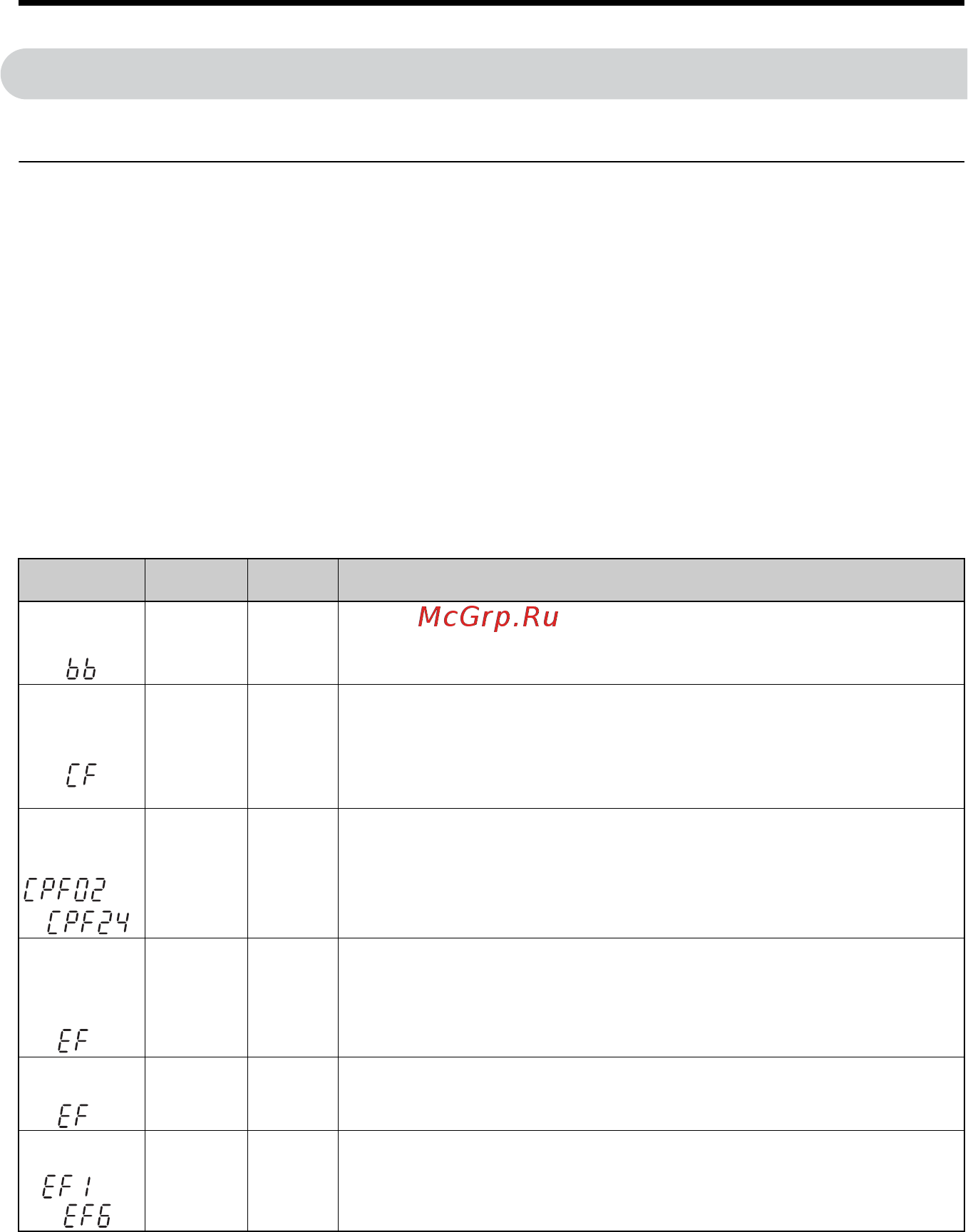

Индикация на
дисплее
Предупр. Ошибка Причина
Блокировка
выхода
Для одного из дискретных входов задана функция программной блокировки
выхода, и этот вход выключен. Команда «Ход» не воспринимается
приводом.
Ошибка
регулирования
При векторном регулировании с разомкнутым контуром в режиме
торможения был достигнут предельный момент, который наблюдался
дольше 3 сек.
• Инерция нагрузки слишком велика.
• Предельное значение вращающего момента слишком мало.
• Заданы неправильные значения параметров двигателя.
Ошибка
схемы
управления
Имеется проблема в схеме управления привода.
Внешний
сигнал
ошибки от
доп. платы
Поступил внешний сигнал ошибки от управляющего устройства через
дополнительную плату связи.
Внешняя
ошибка
Команды прямого и обратного хода были поданы одновременно дольше
500 мс. Данное предупреждение приводит к остановке двигателя.
Внешние
ошибки
• Поступил внешний сигнал ошибки от управляющего устройства на
один из дискретных входов S1 ... S6.
• Неправильно сконфигурированы дискретные входы.
...
...
