Omron VZAB2P2BAA [203/218] Menü yapısı ve modları
![Omron VZAB2P2BAA [203/218] Menü yapısı ve modları](/views2/1585611/page203/bgcb.png)
4 Tuş Takımı Çalışması
16
I67E-TR V1000 Hızlı Başlangıç Kılavuzu
Menü Yapısı ve Modları

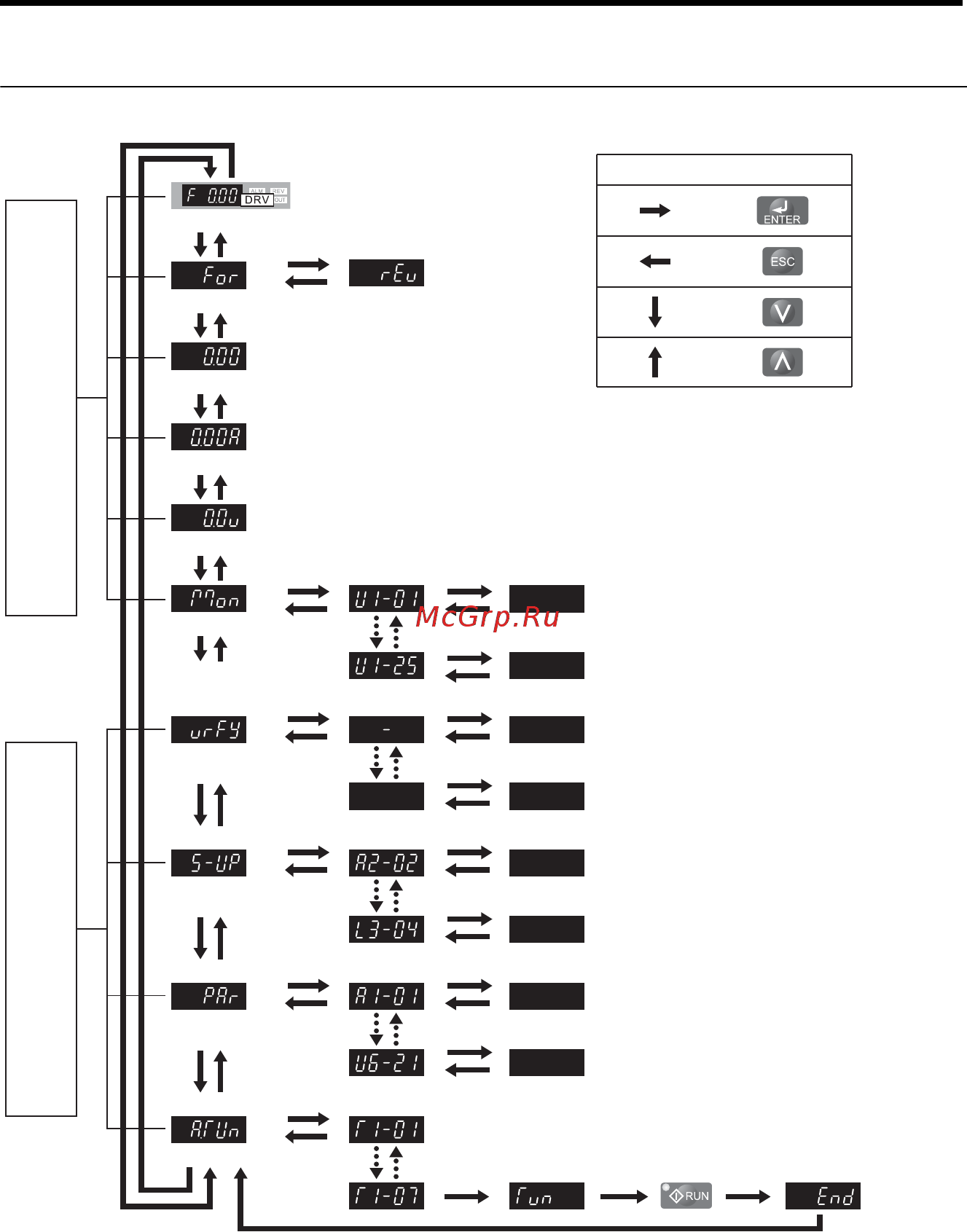

Aşağıdaki çizim operatör tuş takımı menü yapısını açıklar.
XXXX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
DRV LED kapalı.
Motor çalıştırılamaz.
:
:
:
:
Tuş işlevlerinin açıklaması
Gücü açın (DRV yanıp söner)
İleri Seçimi
Geri Seçimi
Çıkış Frekansı
Çıkış Akımı
Çıkış Gerilimi
İzleme Ekranı
Doğrula Menüsü
Ayar Modu
Parametre Ayar Modu
Otomatik Ayarlama
DRV LED açık.
Çalıştır komutu motoru çalıştırmaya başlatır.
İzleme Ekranı terminal durumu,
çıkış frekansı, hata bilgisi gibi
sürücü verilerini okumak için
kullanılır.
Doğrula Menüsü varsayılan ayara
eşit olmayan tüm parametreleri
listeler.
Ayar Modu uygulamayı
çalıştırmak için gereken minimum
parametre listesini ayarlamak için
kullanılabilir.
Parametre Ayar Modunda tüm
sürücü parametreleri
ayarlanabilir.
Otomatik Ayarlama sürücü/motor
kombinasyonunun optimum
performansı için motor
parametrelerini ölçer.
