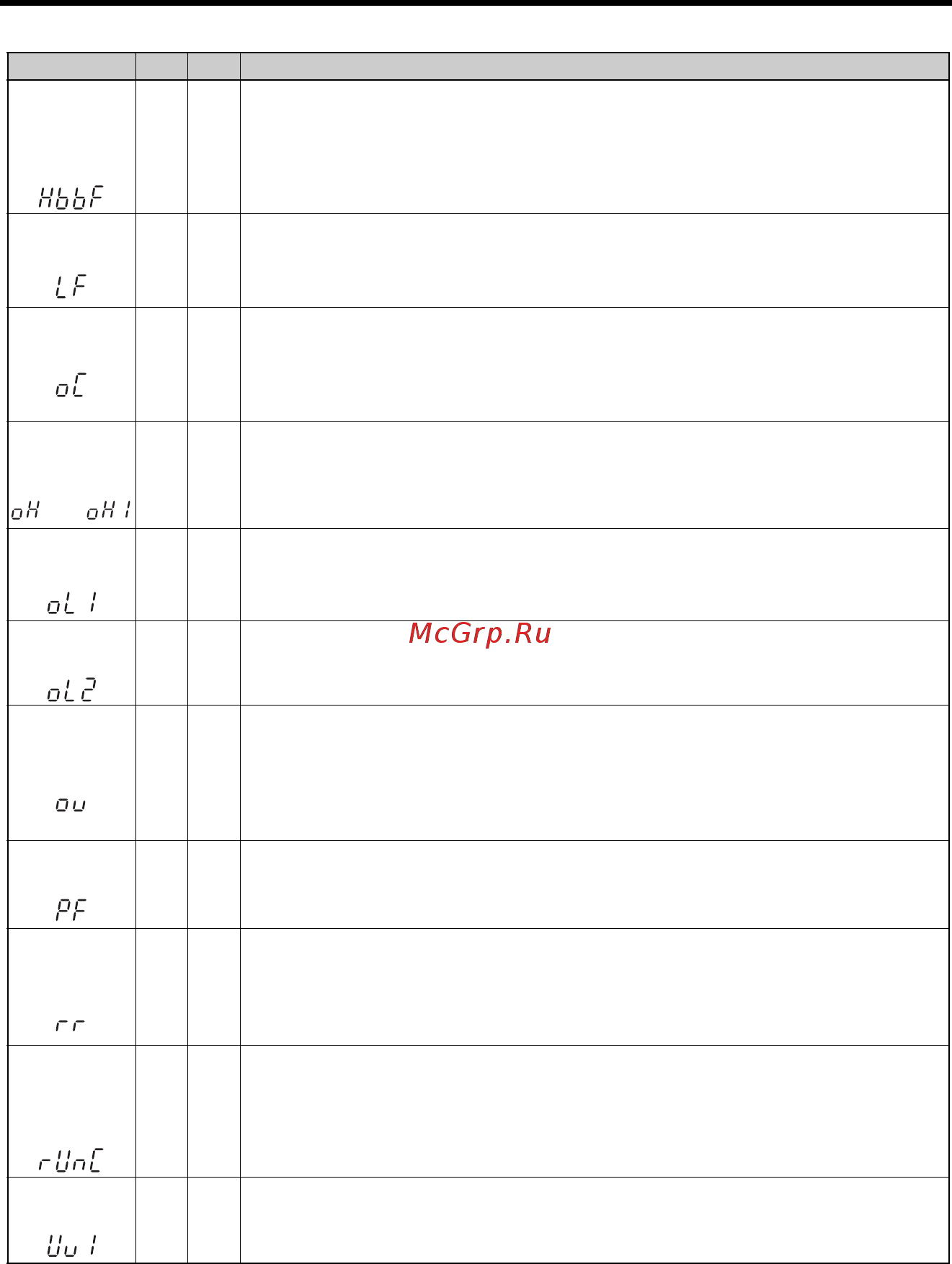

7 Sorun giderme
28
I67E-TR V1000 Hızlı Başlangıç Kılavuzu
Güvenli
Devre Dışı
Bırakma
Hatası
Güvenli Devre Dışı Bırakma girişlerinden biri açık iken sürücü çıkışı devre dışı.
(normalde her iki sinyal H1 ve H2 açık olmalıdır)
• Harici sinyal kaldırılsa bile bir kanal dahili olarak kesik ve kapanmıyor.
• Üst kontrolör sadece bir sinyali kapattı.
Çıkış Faz
Kaybı
•Çıkış bağlantı kablosu kesik veya motor sargıları hasarlı.
• Sürücü çıkışı nda gevşek kablolar.
• Motor çok küçük (sürücü akımının % 5’inden az).
Aşırı akım
• Sürücü çıkış tarafında kısa devre veya topraklama hatası
• Yük çok ağır.
•Hızlanma/yavaşlama süreleri çok kısa.
• Yanlış motor verisi veya V/f model ayarı.
•Çıkışta manyetik kontaktör çalıştırıldı.
Soğutucu
Aşırı
Isınması
•Ortam sıcaklığı çok yüksek.
•Soğutma fanı durdu.
•Soğutucu kirli.
•Soğutucuya gelen hava akışı engelleniyor.
Motor Aşırı
Yük
• Motor yükü çok ağır.
• Motor ağır yük ile düşük hızda çalıştırılıyor.
•Hızlanma/yavaşlama döngü süreleri çok kısa.
• Yanlış motor nominal akımı ayarlanmış.
Sürücü Aşırı
Yük
• Yük çok ağır.
• Sürücü kapasitesi çok küçük.
•Düşük hızda çok fazla tork.
DC Aşırı
Gerilim
DC bus gerilimi çok fazla yükseldi
•Yavaşlama süresi çok kısa.
• Durma önleme devre dışı
• Frenleme dişlisi/rezistör kırık
• OLV’de dengesiz motor kontrolü
• Çok yüksek giriş gerilimi
Giriş Faz
Kaybı
•Giriş gerilim düşüşü veya faz dengesizliği.
•Giriş fazlarından biri eksik.
• Sürücü girişinde gevşek kablolar.
Frenleme
Transitör
Hatası
Dahili frenleme transistörü bozuk.
Çalışma
Sırasında
Hata
Sıfırlama
Çalıştır komutu aktifken hata sıfırlama girildi.
DC Düşük
Gerilim
DC bus gerilimi düşük gerilim algılama seviyesinin altında (L2-05).
• Güç kaynağı arızalı veya giriş fazı kayıp.
• Güç kaynağı çok zayıf.
LED Ekran ALM FLT Sebep
veya
