5 Başlatma
I67E-TR V1000 Hızlı Başlangıç Kılavuzu
19
TÜRKÇE
Otomatik Ayarlama için Otomatik Ayarlama menüsüne girin ve aşağıdaki şekilde
gösterilen adımları gerçekleştirin. Girilmesi gereken veri sayısı seçilen Otomatik
Ayarlama tipine bağlıdır. Bu örnek Rotasyonel Otomatik Ayarlamayı gösterir.
Eğer herhangi bir sebepten dolayı otomatik ayarlama yapılamazsa (yüksüz çalışma
mümkün değil vs.), bu durumda E1- parametrelerinde maksimum frekans ve
gerilimi ayarlayın ve motor parametrelerini manuel olarak E2- parametrelerine girin.
BİLDİRİM! Güvenli Devre Dışı Bırakma girişleri Otomatik Ayarlama sırasında
kapalı olmalıdır.

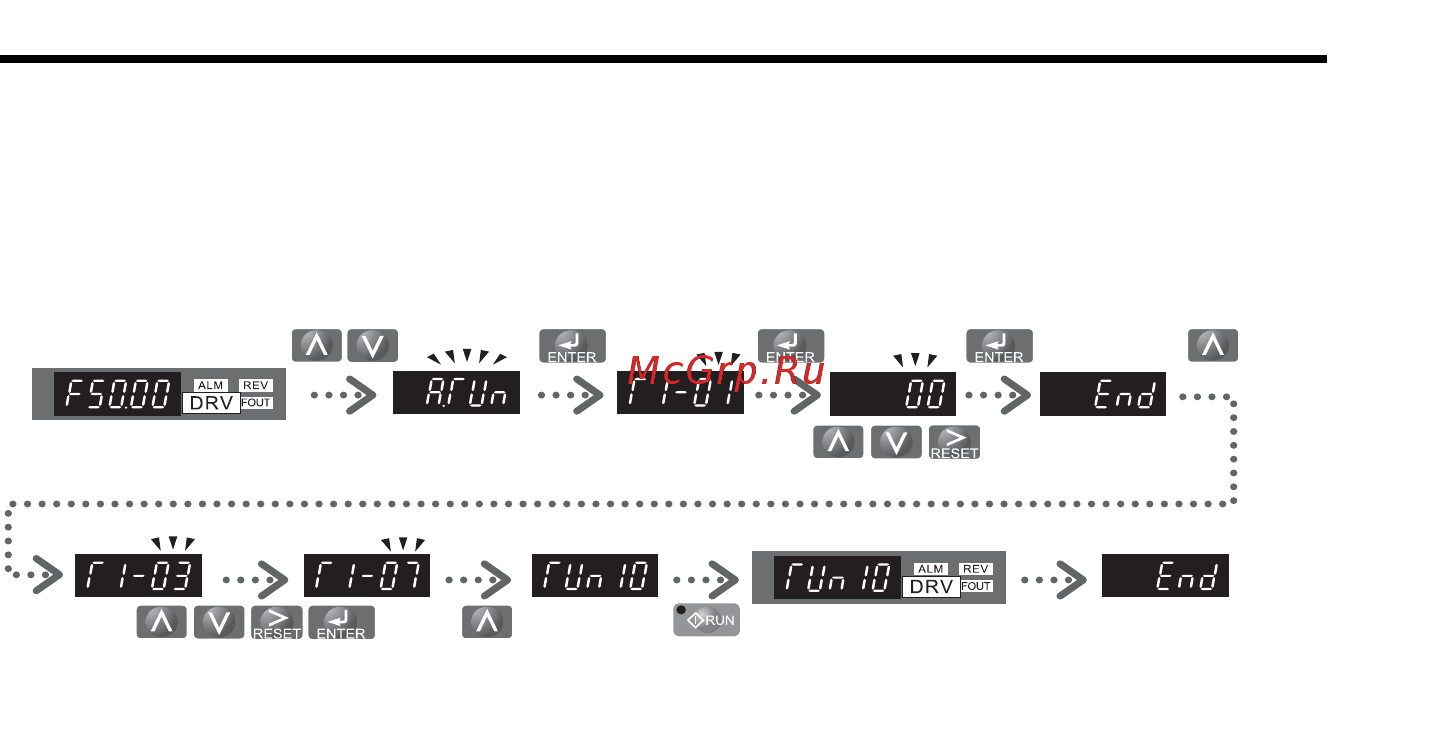

Otomatik Ayarlama
Moduna Girin
Ayarlama
metodunu seçin
Tüm verileri
ayarlayın
Ayarlama başlangıcı
ekranı belirir
Ayarlama sırasında
DRV LED'i yanıp
söner
Başarılı ayarlamanın
ardından “End”
görüntülenir
Sürüş modu
ekranı
