ITALIANO
7 Soluzione dei problemi
I67E-IT Guida rapida V1000 27
7 Soluzione dei problemi
Errori e allarmi generali
Gli errori e gli allarmi indicano problemi nell'unità o nella macchina.
Un allarme viene indicato da un codice sul display e dal LED ALM lampeggiante.
L'uscita dell’inverter non viene necessariamente disattivata.
Un errore viene indicato da un codice sul display e dal LED ALM acceso. L'uscita
dell’inverter viene sempre disattivata immediatamente e il motore si arresta per inerzia.
Per rimuovere un allarme o effettuare un ripristino dopo errore, rintracciare la causa,
rimuoverla e ripristinare l'unità premendo il tasto Reset sulla console di programma-
zione o riavviando il sistema.
AVVISO Nella tabella seguente sono riportati solo gli allarmi e gli errori più importanti.
Per un elenco completo, fare riferimento al manuale di istruzioni.

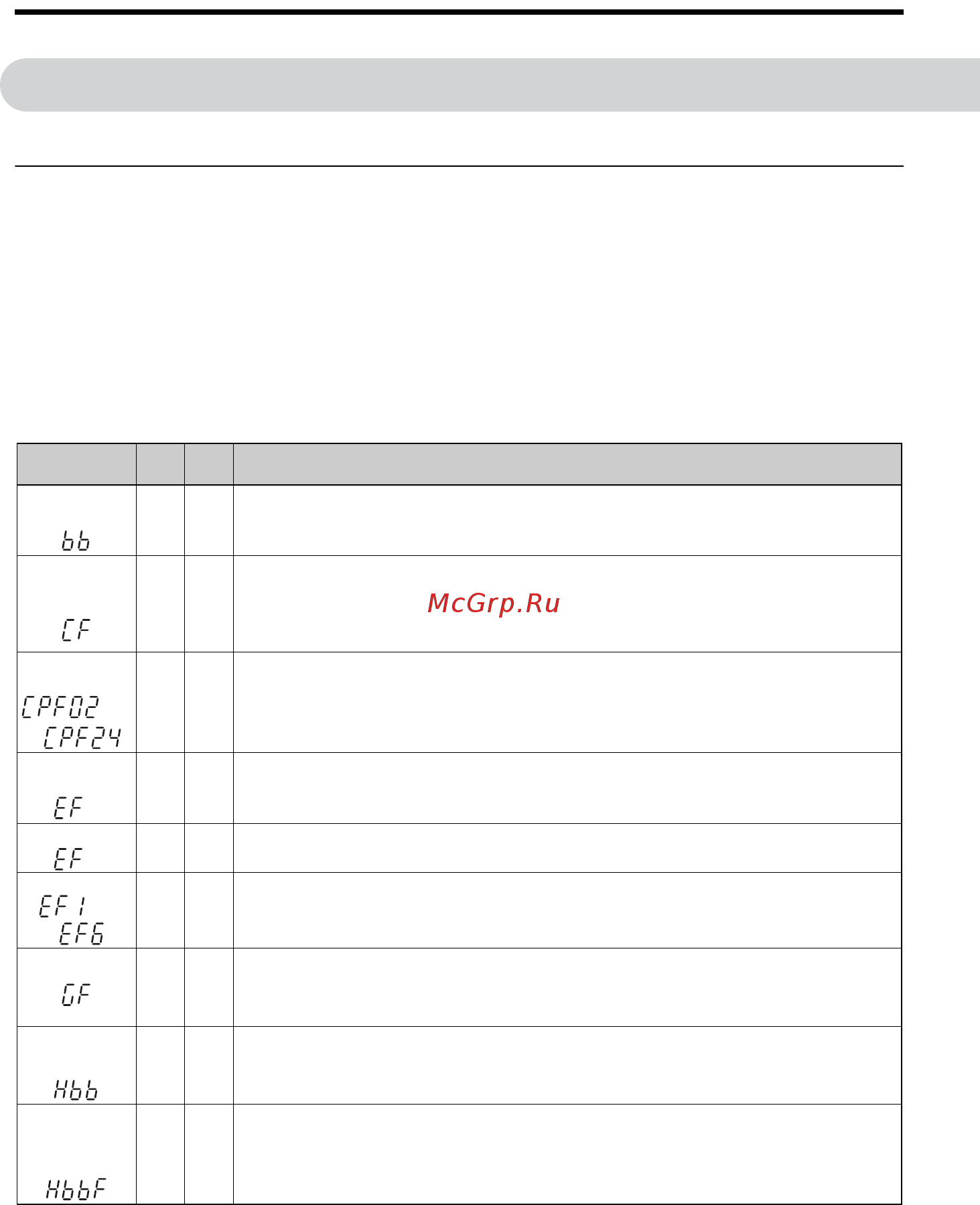

Display
aLED
ALM FLT Causa
Blocco delle
basi
La funzione di blocco delle basi del software viene assegnata a uno degli ingressi
e l'ingresso viene disattivato. L'unità non accetta i comandi di marcia.
Errore di
controllo
Durante il controllo vettoriale ad anello aperto si è raggiunto il limite di coppia
durante la decelerazione per più di 3 secondi.
• L'inerzia del carico è eccessiva.
• Il limite di coppia è troppo basso.
• I parametri del motore sono errati.
Errore circuito
di controllo
Si è verificato un errore nel circuito di controllo dell’inverter.
Errore esterno
opzionale
È stato rilevato un errore esterno dall'unità di controllo superiore tramite una
scheda opzionale.
Errore esterno
Sono stati immessi contemporaneamente un comando di marcia avanti e uno di
marcia indietro per 500 ms. Tale allarme arresta il funzionamento di un motore.
Errori esterni
• Un errore esterno è stato generato da un dispositivo esterno tramite uno degli
ingressi digitali S1 … S6.
• Gli ingressi digitali sono impostati in modo errato.
Errore di terra
La corrente di dispersione di terra ha superato il 50% della corrente di uscita nomi-
nale dell’inverter.
• Vi è una rottura nell'isolamento del cavo o del motore.
• Capacità parassita eccessiva sull'uscita dell’inverter.
Disattivazione
di sicurezza
Entrambi gli ingressi Disattivazione di sicurezza sono aperti. L'uscita dell’inverter
viene disattivata in modo sicuro e il motore non può essere avviato.
Errore Disatti-
vazione di
sicurezza
L'uscita dell’inverter viene disattivata mentre è aperto uno solo degli ingressi Disattivazione di
sicurezza (generalmente, devono essere aperti entrambi i segnali di ingresso H1 e H2).
• Un canale si è interrotto internamente e non viene disattivato, anche se viene
rimosso il segnale esterno.
• L'unità di controllo superiore disattiva solo un canale.
…
…
