5 Avvio
I67E-IT Guida rapida V1000 19
ITALIANO

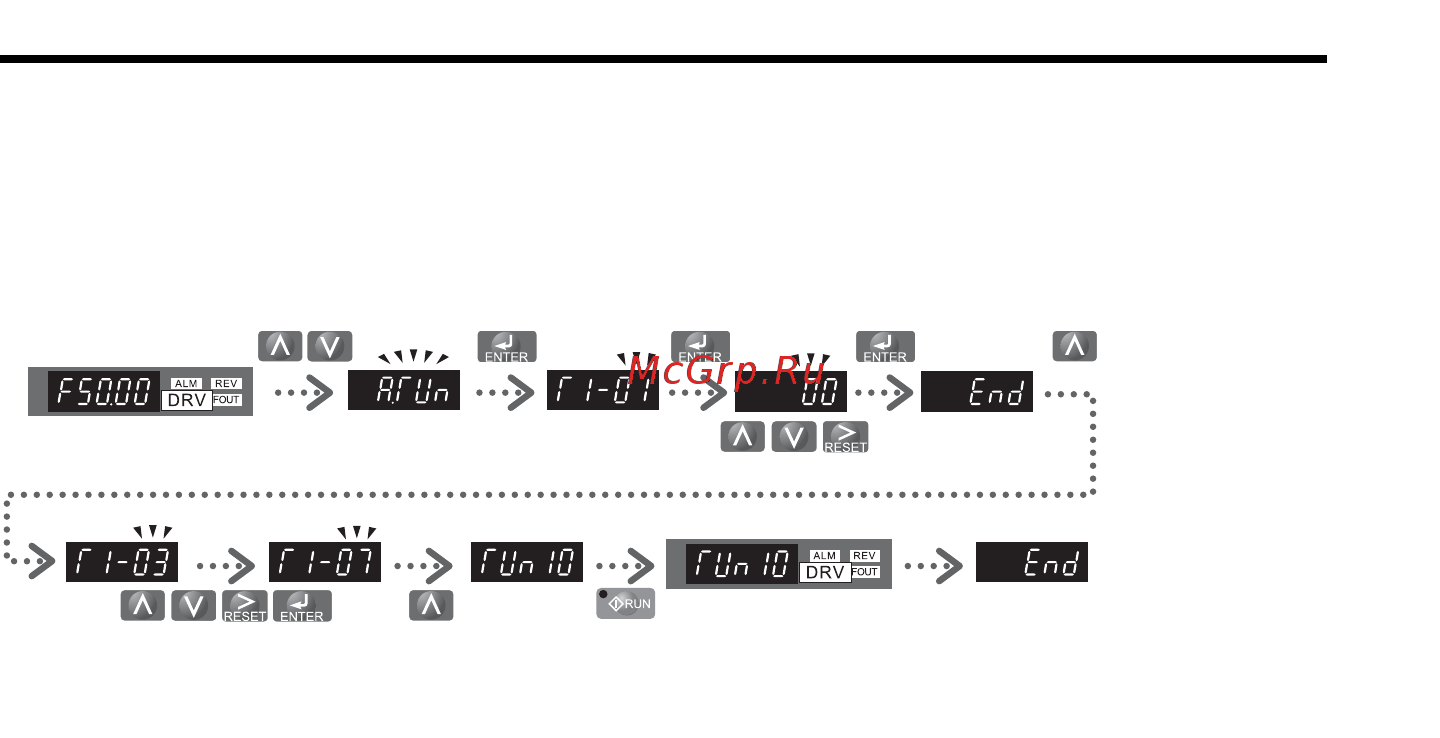

Per l'autotuning, accedere al menu Autotuning ed eseguire gli step illustrati nella
figura seguente. Il numero di dati sulla targa deve essere inserito in base al tipo di
autotuning selezionato. In questo esempio, viene illustrato l'autotuning dinamico.
Qualora per qualche ragione (funzionamento in assenza di carico non consentito
e così via) non fosse possibile eseguire l'autotuning, impostare la tensione e la fre-
quenza massime nei parametri E1- e immettere manualmente i dati del motore
nei parametri E2-.
AVVISO Gli ingressi Disattivazione di sicurezza devono essere chiusi durante
l'autotuning.
Immettere la modalità di
autotuning
Selezionare il metodo
di regolazione
Impostare tutti i dati
della targa
Viene visualizzato
il display di avvio
della regolazione
Durante la
regolazione il LED
DRV lampeggia
Una volta eseguita la regolazione,
viene visualizzata la voce “End”
Display modalità
dell’inverter
