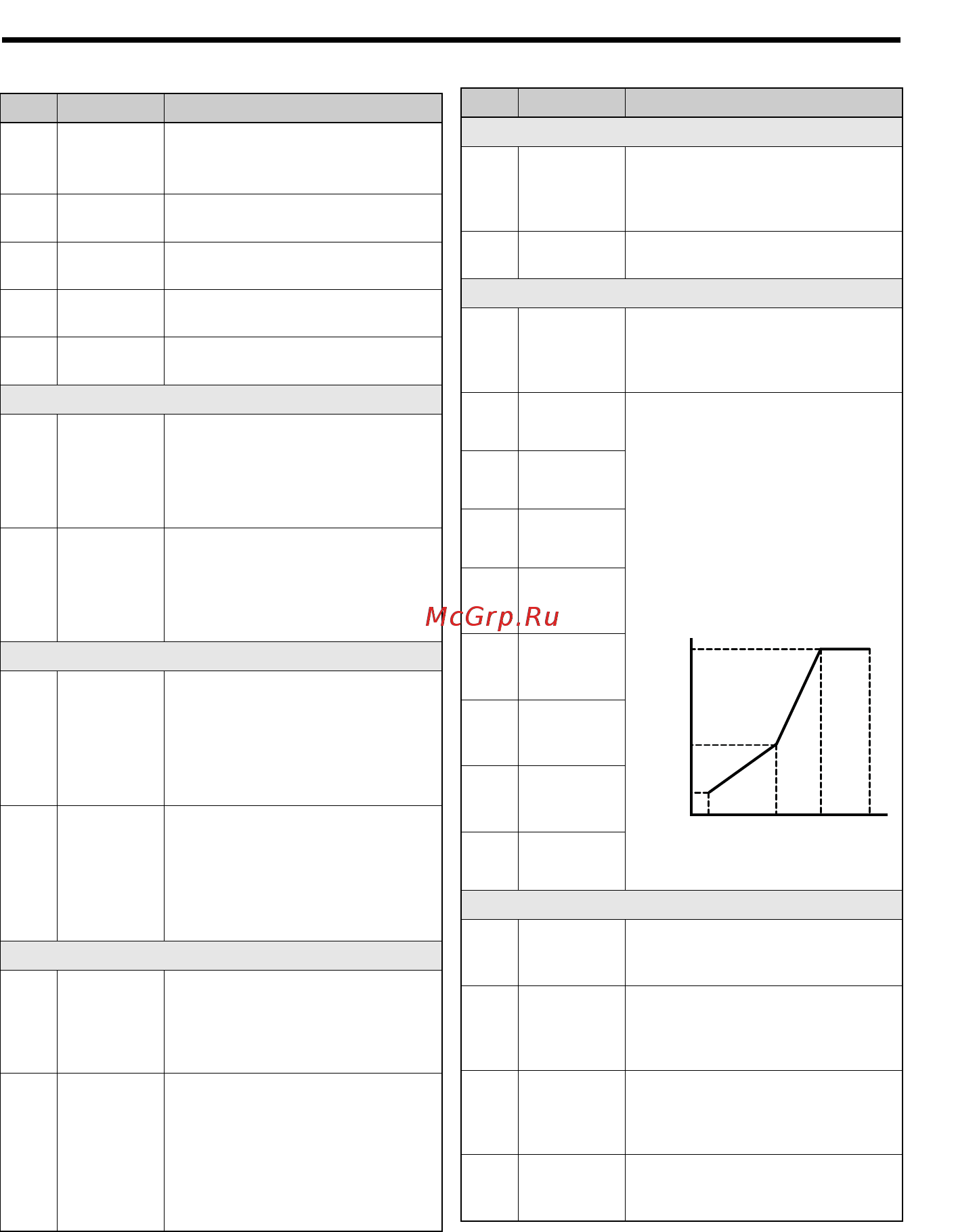

6 Tabella dei parametri
I67E-IT Guida rapida V1000 23
ITALIANO
Par. Nome Descrizione
C1-03
…
C1-08
Tempi di
accel./decel.
2 … 4
Impostano i tempi di accel./decel.
2 … 4 (impostati come C1-01/02)
C2-01 Curva a S 1
Curva a S all'avvio dell'accelera-
zione.
C2-02 Curva a S 2
Curva a S all'arresto dell'accele-
razione.
C2-03 Curva a S 3
Curva a S all'avvio della decele-
razione.
C2-04 Curva a S 4
Curva a S all'arresto della dece-
lerazione.
Compensazione allo scorrimento
C3-01
Guadagno
di compen-
sazione
dello scorri-
mento
• Aumentarlo se la velocità
è inferiore alla frequenza di rife-
rimento.
• Diminuirlo se la velocità è supe-
riore alla frequenza di riferimento.
C3-02
Ritardo
compensa-
zione dello
scorrimento
• Diminuire l'impostazione
quando lo compensazione dello
scorrimento è troppo bassa.
• Aumentare l'impostazione
in caso di velocità instabile.
Compensazione di coppia
C4-01
Guadagno
di compen-
sazione
della coppia
• Aumentare tale impostazione
quando la risposta della coppia
è lenta.
• Aumentare questa impostazione
in caso di oscillazioni della velo-
cità/coppia.
C4-02
Ritardo
compensa-
zione di
coppia
• Aumentare tale impostazione in
caso di oscillazioni della velocità/
coppia.
• Diminuire tale impostazione
quando la risposta della coppia
è troppo lenta.
Modalità di carico di lavoro e frequenza portante
C6-01
Selezione
carico di
lavoro nor-
male/
pesante
0:
Carico di lavoro pesante (HD)
Applicazioni a coppia costante
1: Carico di lavoro normale (ND)
Applicazioni a coppia variabile
C6-02
Selezione
frequenza
portante
1: 2,0 kHz
2: 5,0 kHz
3: 8,0 kHz
4: 10,0 kHz
5: 12,5 kHz
6: 15,0 kHz
7 … A: oscillazione PWM1 … 4
F: utente definito
Frequenze di riferimento
d1-01
…
d1-16
Frequenza
di riferi-
mento
1 … 16
Impostare le multivelocità di riferi-
mento 1 ... 16
d1-17
Velocità di
jog
Velocità di jog
Curva caratteristica V/f
E1-01
Ingresso:
Imposta-
zione ten-
sione
Tensione di ingresso
E1-04
Frequenza di
uscita max.
Per una curva caratteristica V/f
lineare, impostare gli stessi valori
per E1-07 e E1-09. In questo
caso, non viene considerata
l'impostazione per E1-08.
Verificare che le quattro fre-
quenze siano impostate nel
rispetto di tali regole per evitare
che si verifichi un errore OPE10:
E1-04 ≥ E1-06 ≥ E1-07 ≥ E1-09
E1-05
Tensione di
uscita max.
E1-06
Frequenza
di base
E1-07
Frequenza
di uscita
media
E1-08
Tensione
di uscita
media
E1-09
Frequenza
di uscita
minima
E1-10
Tensione
di uscita
min.
E1-13
Tensione
di base
Dati motore
E2-01
Corrente
nominale
del motore
Impostato automaticamente
durante l'autotuning.
E2-02
Scorrimento
nominale
motore
Scorrimento nominale del motore
in hertz (Hz).
Impostato automaticamente
dall'autotuning dinamico.
E2-03
Corrente
a vuoto
motore
Magnetizzazione della corrente
in Ampere.
Impostato automaticamente
dall'autotuning dinamico.
E2-04 Poli motore
Numero di poli del motore. Impo-
stato automaticamente dall'autotu-
ning.
Par. Nome Descrizione
(E1-04)(E1-06)(E1-07)(E1-09)
(E1-10)
(E1-08)
(E1-05)
(E1-13)
Tensione di uscita
Frequenza di uscita
