3 Электрический монтаж
I67E-RU V1000 Инструкция по быстрому запуску
13
РУССКИЙ
Меры предосторожности при подключении цепей управления
При подключении цепей управления необходимо соблюдать следующие меры
предосторожности.
• Цепи управления должны быть отделены от силовых цепей.
• Цепи, подключаемые к клеммам схемы управления MA, MB, MC (релейные
выходы), должны быть отделены от других цепей управления.
• Применяемый внешний источник питания схемы управления должен
соответствовать классу 2 по UL.
• Для предотвращения сбоев в процессе работы выполняйте монтаж цепей
управления витыми парами или экранированными кабелями с витыми парами.
• Заземляя экраны кабелей, добивайтесь максимальной площади контакта
экрана с заземляющей поверхностью.
• Экраны должны заземляться с обоих концов кабелей.
Клеммы силовых цепей
Клеммы цепей управления

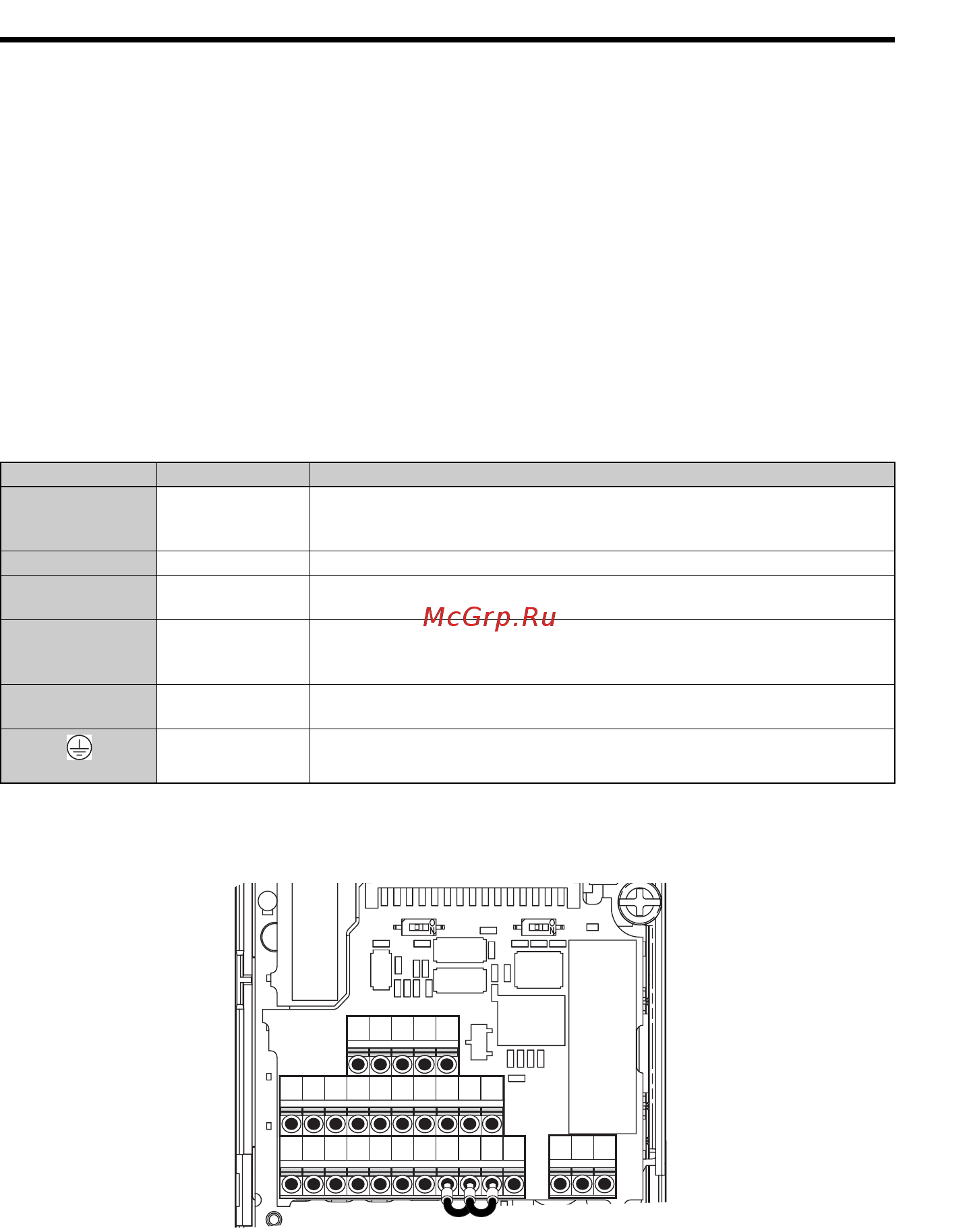

На рисунке ниже показано расположение клемм цепей управления. Привод
оснащен безвинтовыми клеммными зажимами.
Клемма Название Назначение
R/L1, S/L2, T/L3
Ввод сетевого
напряжения
Служит для подачи электропитания на привод.
У однофазных приводов на 200 В напряжение питания подается только
на клеммы R/L1 и S/L2 (T/L3 не используется).
U/T1, V/T2, W/T3 Выход привода
Подключается к двигателю.
B1, B2
Тормозной
резистор
Для подключения дополнительного тормозного резистора или блока
тормозного резистора.
+1, +2
Подключение
дросселя
постоянного тока
При поставке замкнуты перемычкой. Перед установкой дросселя
постоянного тока перемычку следует удалить.
+1, –
Вход питания
постоянного тока
Для подачи напряжения питания постоянного тока.
(2 клеммы)
Клемма
заземления
Для класса 200 В: Сопротивление цепи заземления 100 Ом или меньше
Для класса 400 В: Сопротивление цепи заземления 10 Ом или меньше
S1
S2 S3 S4
S5
S6 SC HC
H1 H2 RP
R+ R- S+ S- IG
P1 P2 PC A1 A2 +V AC AM AC МР
МАMB MC
S2 S1
S3
