5 Starten
I67E-DE V1000 Kurzanleitung 19
ENGLISCH

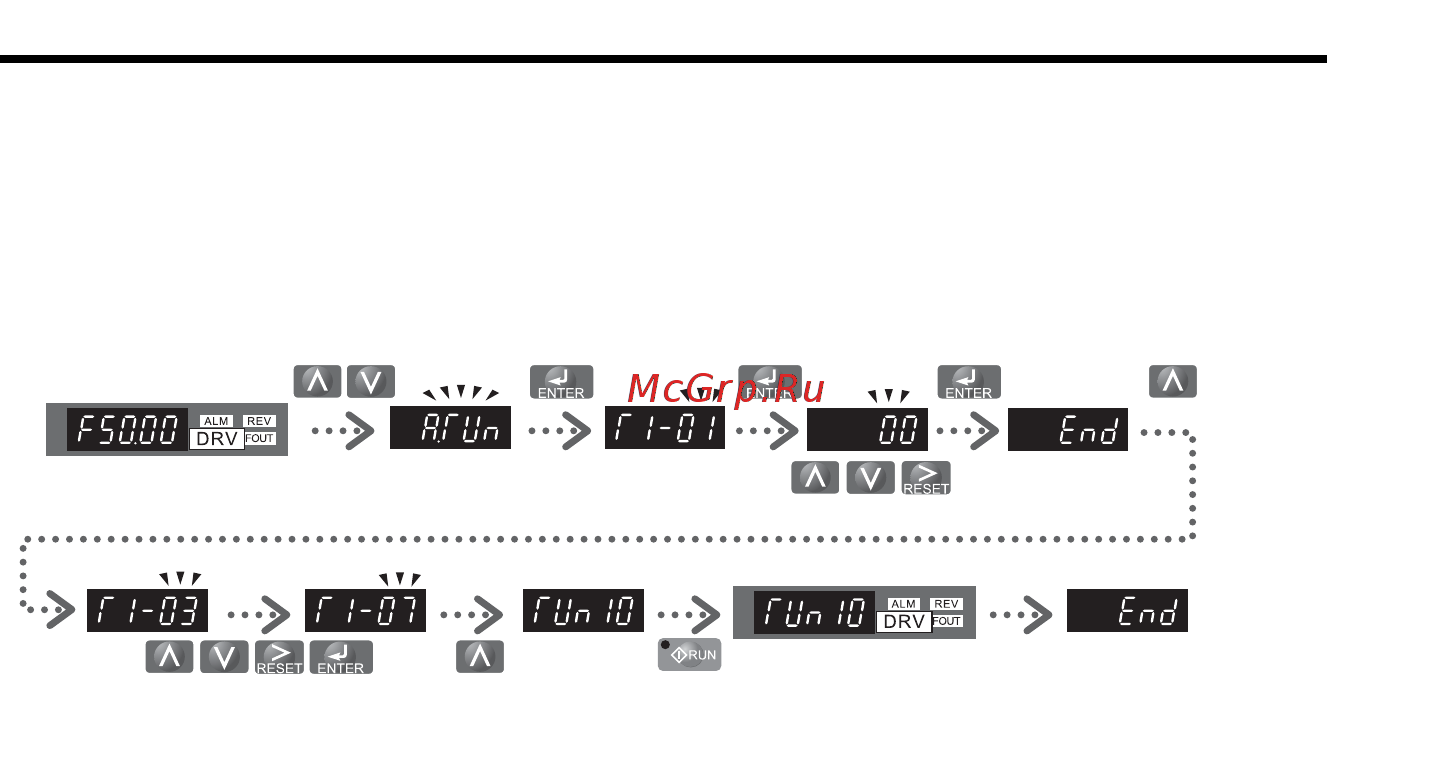

Um das Autotuning zu aktivieren, öffnen Sie das Autotuning-Menü, und führen Sie die in der
Abbildung unten gezeigten Schritte durch. Die Anzahl der einzugebenden Typenschilddaten
hängt von der gewählten Art des Autotunings ab. Dieses Beispiel zeigt Autotuning mit Motor-
drehung.
Wenn aus bestimmten Gründen das Autotuning nicht durchgeführt werden kann (lastfreier
Betrieb unmöglich usw.), stellen Sie die maximale Frequenz und Spannung in den Parame-
tern E1-
ein, und geben Sie die Motordaten manuell in die Parameter E2-
ein.
HINWEIS! Die Eingänge zum sicheren Halt müssen während des Autotunings
geschlossen sein.
Autotuning-Methode
einstellen
Autotuning-Methode
auswählen
Einstellung aller
Typenschilddaten
Die Anzeige für den
Start des Autotunings
wird angezeigt.
Während des
Autotunings blinkt
die DRV-LED.
Nach erfolgreichem
Tuning wird “End”
angezeigt.
Betriebsart-
Anzeige
