5 Puesta en marcha
I67E-ES Guía rápida de referencia del V1000 19
ESPAÑOL

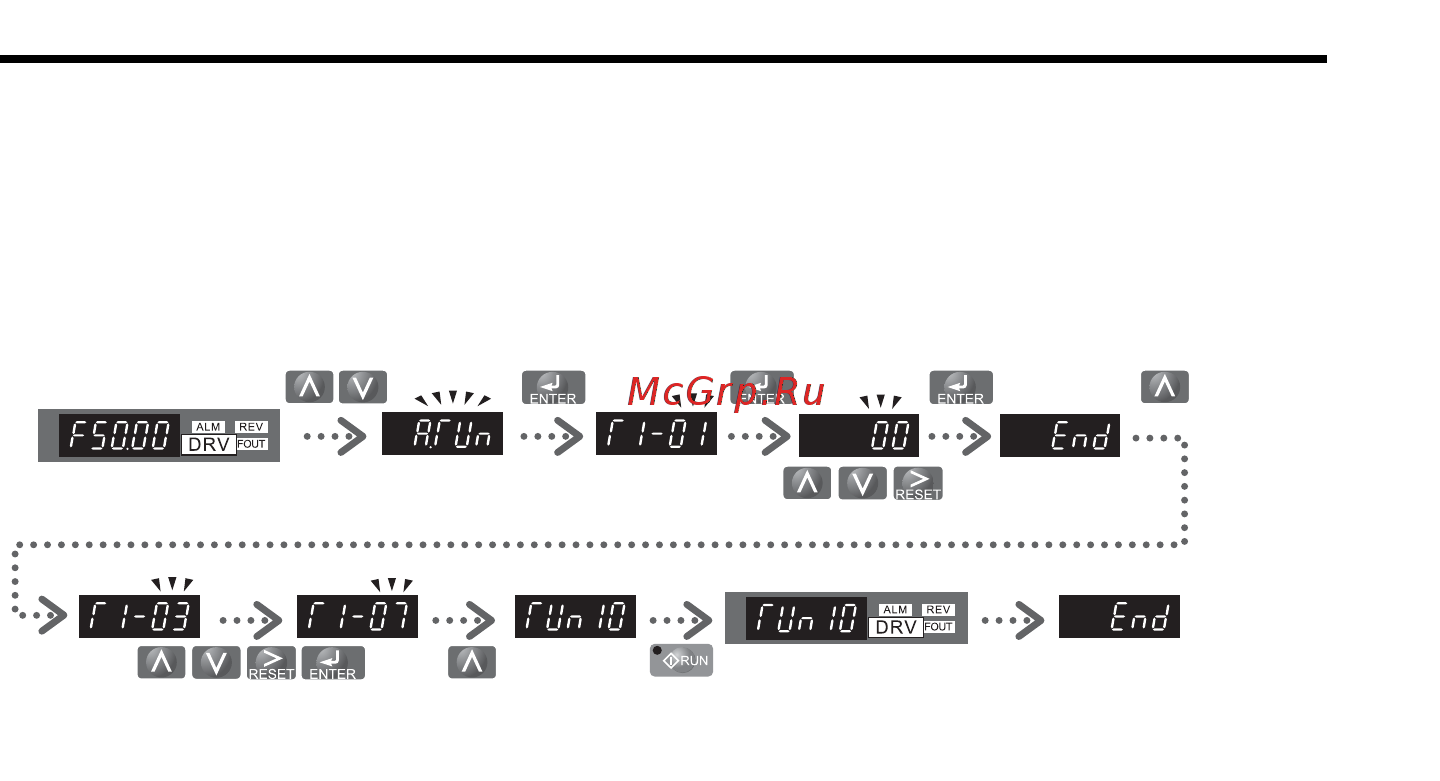

Para realizar el autotuning, acceda al menú correspondiente y lleve a cabo los
pasos que se muestran en la figura siguiente. El número de los datos de placa que
se deben introducir depende del tipo de autotuning seleccionado. En este ejemplo
se muestra el autotuning dinámico.
Si no puede llevar a cabo el autotuning por algún motivo (imposibilidad de funciona-
miento en vacío, etc.), configure la frecuencia máxima y la tensión en los parámetros
E1-
e introduzca manualmente los datos del motor en los parámetros E2-
.
NOTA Durante el autotuning deben estar cerradas las entradas de desconexión
de seguridad.
Acceda al modo de
autotuning
Seleccione el
método de ajuste
Configure todos los
datos de la placa
Aparece el display
de inicio de ajuste
Durante el ajuste
parpadea el LED
DRV
Después de un ajuste
correcto, se muestra “End”
Visualización del
modo
de variador
